EMQX 规则引擎系列 (八)桥接消息到 MQTT Broker

桥接概念

桥接是一种连接多个 EMQX 或者其他 MQTT 消息中间件的方式。不同于集群,工作在桥接模式下的节点之间不会复制主题树和路由表。桥接模式所做的是:

  • 按照规则把消息转发至桥接节点;
  • 从桥接节点订阅主题,并在收到消息后在本节点/集群中转发该消息。


工作在桥接模式下和工作在集群模式下有不同的应用场景,桥接可以完成一些单纯使用集群无法实现的功能:

  • 跨 VPC 部署。由于桥接不需要复制主题树和路由表,对于网络稳定性和延迟的要求相对于集群更低,桥接模式下不同的节点可以部署在不同的 VPC 上,客户端可以选择物理上比较近的节点连接,提高整个应用的覆盖能力。
  • 支持异构节点。由于桥接的本质是对消息的转发和订阅,所以理论上凡是支持 MQTT 协议的消息中间件都可以被桥接到 EMQX,甚至一些使用其他协议的消息服务,如果有协议适配器,也可以通过桥接转发消息过去。
  • 提高单个应用的服务上限。由于内部的系统开销,单个的 EMQX 有节点数上限。如果将多个集群桥接起来,按照业务需求设计桥接规则,可以将应用的服务上限再提高一个等级。

在具体应用中,一个桥接的发起节点可以被近似的看作一个远程节点的客户端。

场景介绍

该场景需要将 EMQX 指定主题下且满足条件的消息桥接到 EMQX 或其他 MQTT Broker。

该场景下设备端上报信息如下:

  • 上报主题:cmd/state/:id,主题中 id 代表车辆客户端识别码

  • 消息体:

    {
      "id": "NXP-058659730253-963945118132721-22", // 客户端识别码
      "speed": 32.12, // 车辆速度
      "direction": 198.33212, // 行驶方向
      "tachometer": 3211, // 发动机转速,数值大于 8000 时才需存储
      "dynamical": 8.93, // 瞬时油耗
      "location": { // GPS 经纬度数据
        "lng": 116.296011,
        "lat": 40.005091
      },
      "ts": 1563268202 // 上报时间
    }


当上报数据发动机转速数值大于 8000 时,将该条信息部分数据桥接到指定服务器。

EMQX 桥接到 Mosquitto

准备工作

修改 mosquitto.conf

为了避免与本地的 emqx 出现端口冲突的情况,这里临时修改一下 mosquitto 的本地端口号。

port 1882

启动 mosquitto

$ mosquitto -c /usr/local/etc/mosquitto/mosquitto.conf

配置说明

创建资源

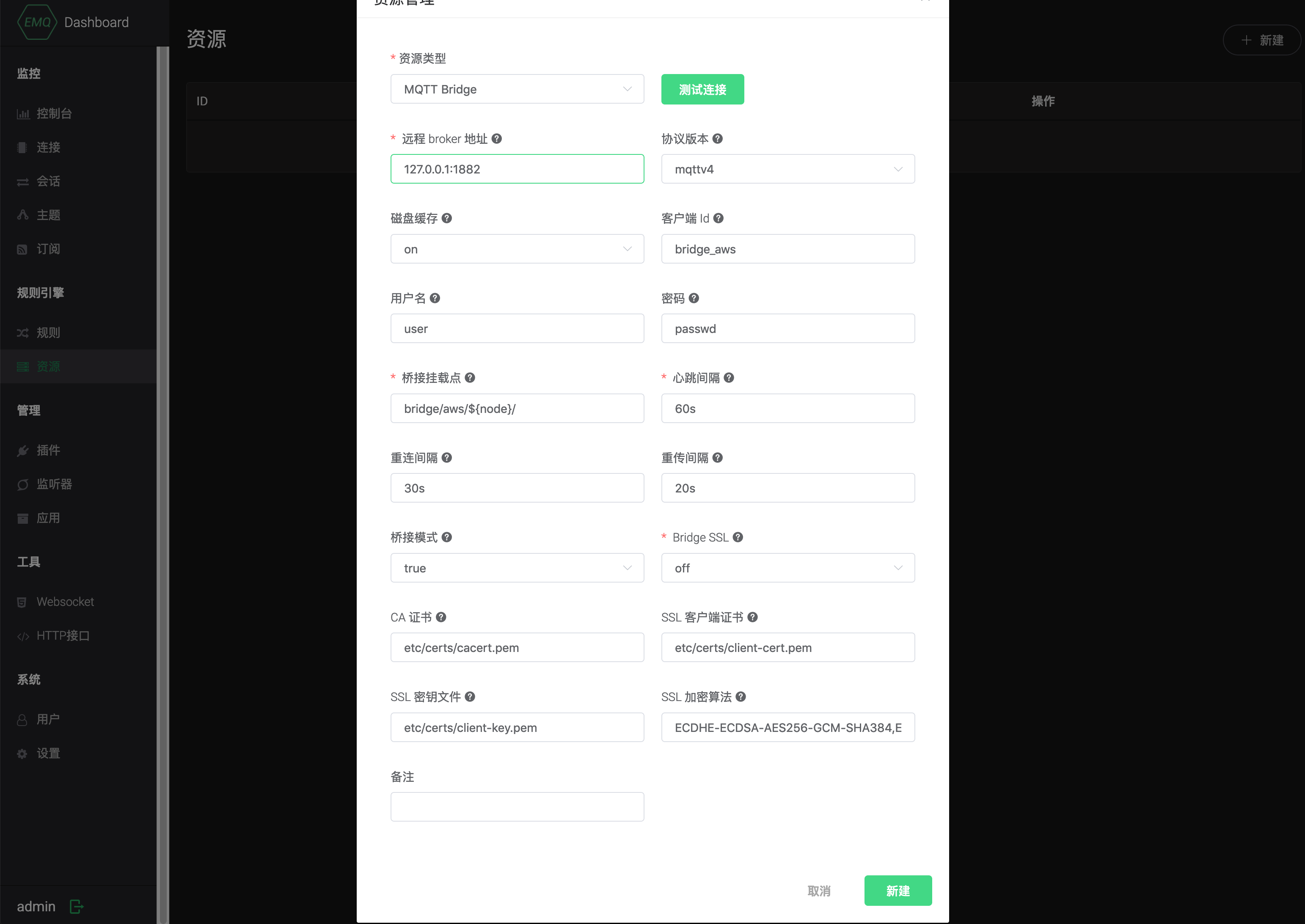

打开 EMQX Dashboard,进入左侧菜单的 资源 页面,点击 新建 按钮,键入 Mosquitto 服务器信息进行资源创建。


EMQX 集群中节点所在网络环境可能互不相通,资源创建成功后点击列表中 状态按钮,查看各个节点资源连接状况,如果节点上资源不可用,请检查配置是否正确、网络连通性,并点击 重连 按钮手动重连。


创建规则

进入左侧菜单的 规则 页面,点击 新建 按钮,进行规则创建。这里选择触发事件 消息发布,在消息发布时触发该规则进行数据处理。

选定触发事件后,我们可在界面上看到可选字段及示例 SQL:


筛选所需字段

规则引擎使用 SQL 语句处理规则条件,该业务中我们需要将 payload 中所有字段单独选择出来,使用 payload.fieldName 格式进行选择,还需要消息上下文的 topicqosid 信息,当前 SQL 如下:

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts, id
FROM
  "message.publish"
WHERE
  topic =~ 't/#'

确立筛选条件

使用 SQL 语句 WHERE 字句进行条件筛选,该业务中我们需要定义两个条件:

  • 仅处理 cmd/state/:id 主题,使用主题通配符 =~topic 进行筛选:topic =~ 'cmd/state/+'
  • 仅处理 tachometer > 8000 的消息,使用比较符对 tachometer 进行筛选:payload.tachometer > 8000

组合上一步骤得到 SQL 如下:

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts,
  id
FROM
  "message.publish"
WHERE
  topic =~ 'cmd/state/+'
  AND payload.tachometer > 8000

使用 SQL 测试功能进行输出测试

借助 SQL 测试功能,我们可以实时查看当前 SQL 处理后的数据输出,该功能需要我们指定 payload 等模拟原始数据。

payload 数据如下,注意更改 tachometer 数值大小,以满足 SQL 条件:

{
  "id": "NXP-058659730253-963945118132721-22",
  "speed": 32.12,
  "direction": 198.33212,
  "tachometer": 9001,
  "dynamical": 8.93,
  "location": {
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202
}

点击 SQL 测试 切换按钮,更改 topicpayload 为场景中的信息,点击 测试 按钮查看数据输出:


测试输出数据为:

{
  "client_id": "NXP-058659730253-963945118132721-22",
  "id": "589A429E9572FB44B0000057C0001",
  "speed": 32.12,
  "tachometer": 9001,
  "ts": 1563268202
}

测试输出与预期相符,我们可以进行后续步骤。

添加响应动作,桥接消息到 Mosquitto

SQL 条件输入输出无误后,我们继续添加相应动作,配置写入 SQL 语句,将筛选结果桥接到 Mosquitto。

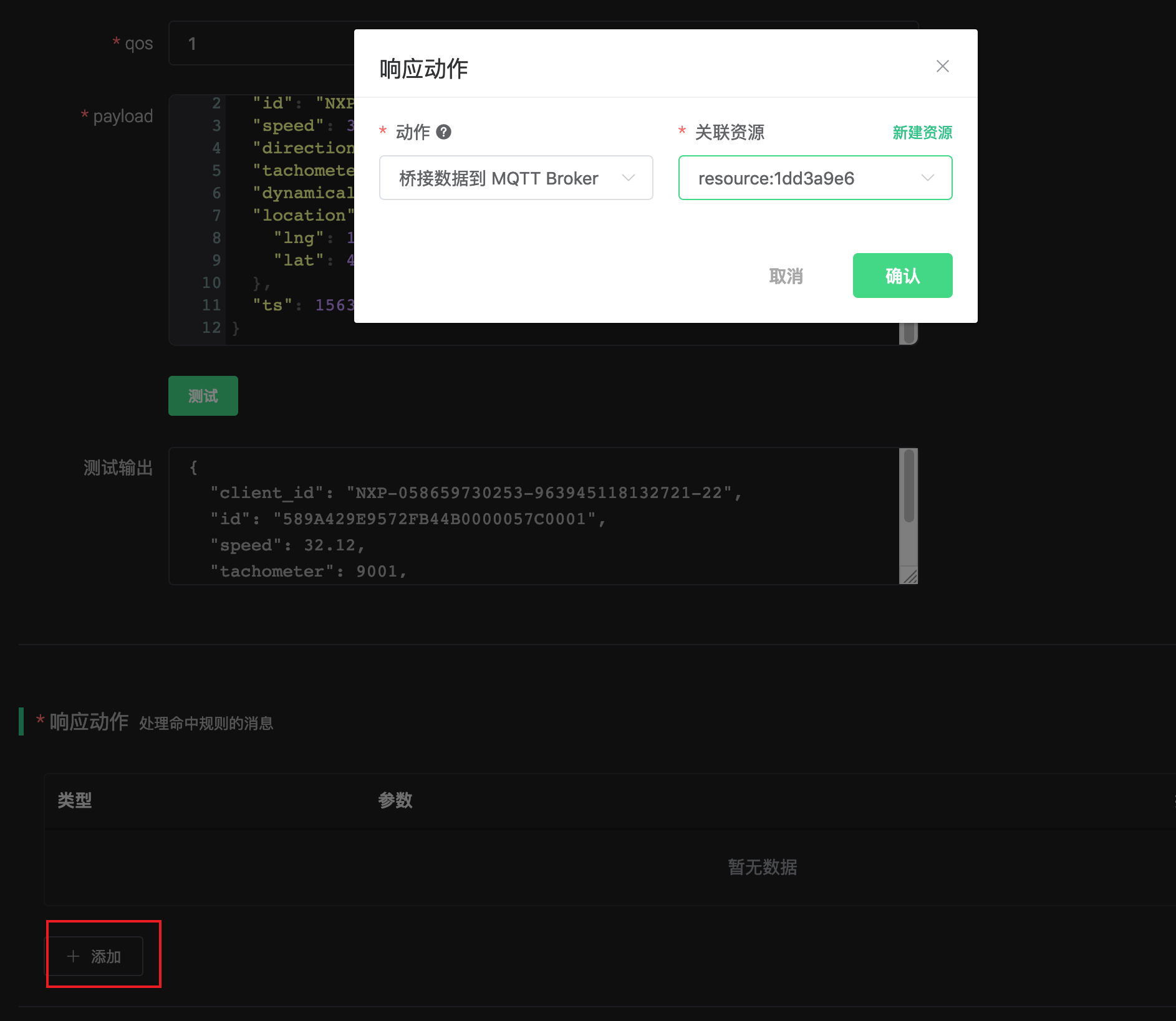

点击响应动作中的 添加 按钮,选择 桥接数据到 MQTT Broker 动作,选取刚刚选定的资源。


测试

预期结果

我们成功创建了一条规则,包含一个处理动作,动作期望效果如下:

  1. 设备向 cmd/state/:id 主题上报消息时,当消息中的 tachometer 数值超过 8000 时将命中 SQL,规则列表中 已命中 数字增加 1;
  2. Mosquitto 的订阅者将收到一条数据,数值与当前消息一致。

使用 Dashboard 中的 Websocket 工具测试

切换到 工具 --> Websocket 页面,使用任意信息客户端连接到 EMQX,连接成功后在 消息 卡片发送如下信息:

  • 主题:cmd/state/NXP-058659730253-963945118132721-22
  • 消息体:
{
  "id": "NXP-058659730253-963945118132721-22",
  "speed": 32.12,
  "direction": 198.33212,
  "tachometer": 9001,
  "dynamical": 8.93,
  "location": {
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202
}


点击发送按钮,发送成功后查看得到当前规则已命中统计值为 1。

命令行中查看数据表记录得到数据如下:


至此,我们通过规则引擎实现了使用规则引擎桥接消息到 MQTT Broker 的业务开发。

RPC 桥接

准备工作

准备另外一台 emqx 节点,启动两台 emqx。

配置说明

创建资源

打开 EMQX Dashboard,进入左侧菜单的 资源 页面,点击 新建 按钮,键入 EMQX 服务器信息进行资源创建。


EMQX 集群中节点所在网络环境可能互不相通,资源创建成功后点击列表中 状态按钮,查看各个节点资源连接状况,如果节点上资源不可用,请检查配置是否正确、网络连通性,并点击 重连 按钮手动重连。


创建规则

进入左侧菜单的 规则 页面,点击 新建 按钮,进行规则创建。这里选择触发事件 消息发布,在消息发布时触发该规则进行数据处理。

选定触发事件后,我们可在界面上看到可选字段及示例 SQL:


筛选所需字段

规则引擎使用 SQL 语句处理规则条件,该业务中我们需要将 payload 中所有字段单独选择出来,使用 payload.fieldName 格式进行选择,还需要消息上下文的 topicqosid 信息,当前 SQL 如下:

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts, id
FROM
  "message.publish"
WHERE
  topic =~ 't/#'

确立筛选条件

使用 SQL 语句 WHERE 字句进行条件筛选,该业务中我们需要定义两个条件:

  • 仅处理 cmd/state/:id 主题,使用主题通配符 =~topic 进行筛选:topic =~ 'cmd/state/+'
  • 仅处理 tachometer > 8000 的消息,使用比较符对 tachometer 进行筛选:payload.tachometer > 8000

组合上一步骤得到 SQL 如下:

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts,
  id
FROM
  "message.publish"
WHERE
  topic =~ 'cmd/state/+'
  AND payload.tachometer > 8000

使用 SQL 测试功能进行输出测试

借助 SQL 测试功能,我们可以实时查看当前 SQL 处理后的数据输出,该功能需要我们指定 payload 等模拟原始数据。

payload 数据如下,注意更改 tachometer 数值大小,以满足 SQL 条件:

{
  "id": "NXP-058659730253-963945118132721-22",
  "speed": 32.12,
  "direction": 198.33212,
  "tachometer": 9001,
  "dynamical": 8.93,
  "location": {
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202
}

点击 SQL 测试 切换按钮,更改 topicpayload 为场景中的信息,点击 测试 按钮查看数据输出:


测试输出数据为:

{
  "client_id": "NXP-058659730253-963945118132721-22",
  "id": "589A429E9572FB44B0000057C0001",
  "speed": 32.12,
  "tachometer": 9001,
  "ts": 1563268202
}

测试输出与预期相符,我们可以进行后续步骤。

添加响应动作,桥接消息到另一个 EMQX

SQL 条件输入输出无误后,我们继续添加相应动作,配置写入 SQL 语句,将筛选结果桥接到另一个 EMQX。

点击响应动作中的 添加 按钮,选择 桥接数据到 MQTT Broker 动作,选取刚刚选定的资源。


测试

预期结果

我们成功创建了一条规则,包含一个处理动作,动作期望效果如下:

  1. 设备向 cmd/state/:id 主题上报消息时,当消息中的 tachometer 数值超过 8000 时将命中 SQL,规则列表中 已命中 数字增加 1;
  2. 对端 EMQX 的订阅者将收到一条数据,数值与当前消息一致。

使用 Dashboard 中的 Websocket 工具测试

切换到 工具 --> Websocket 页面,使用任意信息客户端连接到 EMQX,连接成功后在 消息 卡片发送如下信息:

  • 主题:cmd/state/NXP-058659730253-963945118132721-22
  • 消息体:
{
  "id": "NXP-058659730253-963945118132721-22",
  "speed": 32.12,
  "direction": 198.33212,
  "tachometer": 9001,
  "dynamical": 8.93,
  "location": {
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202
}


点击发送按钮,发送成功后查看得到当前规则已命中统计值为 1。

使用命令行中查看数据表记录得到数据如下:


至此,我们通过规则引擎实现了使用规则引擎桥接消息的业务开发
