EMQX 规则引擎系列(二)存储消息到 MySQL 数据库

场景介绍

该场景需要将 EMQX 指定主题下且满足条件的消息存储到 MySQL 数据库。为了便于后续分析检索,消息内容需要进行拆分存储。

该场景下设备端上报信息如下:

  • 上报主题:cmd/state/:id,主题中 id 代表车辆客户端识别码

  • 消息体:

    {
      "id": "NXP-058659730253-963945118132721-22", // 客户端识别码
      "speed": 32.12, // 车辆速度
      "direction": 198.33212, // 行驶方向
      "tachometer": 3211, // 发动机转速,数值大于 8000 时才需存储
      "dynamical": 8.93, // 瞬时油耗
      "location": { // GPS 经纬度数据
        "lng": 116.296011,
        "lat": 40.005091
      },
      "ts": 1563268202 // 上报时间
    }


当上报数据发动机转速数值大于 8000 时,存储当前信息以便后续分析用户车辆使用情况。

准备工作

创建数据库

创建 iot_data 数据库以存储消息数据,这里指定数据库编码为 utf8mb4 避免编码问题:

CREATE DATABASE `emqx_rule_engine_output` CHARACTER SET utf8mb4;

创建数据表

根据场景需求,创建数据表 use_statistics 结构及字段注释如下:

CREATE TABLE `use_statistics` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `client_id` varchar(100) DEFAULT NULL COMMENT '客户端识别码',
  `speed` float unsigned DEFAULT '0.00' COMMENT '当前车速',
  `tachometer` int(11) unsigned DEFAULT '0' COMMENT '发动机转速',
  `ts` int(11) unsigned DEFAULT '0' COMMENT '上报时间戳',
  `msg_id` varchar(50) DEFAULT NULL COMMENT 'MQTT 消息 ID',
  PRIMARY KEY (`id`),
  KEY `client_id_index` (`client_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

创建成功后通过 MySQL 命令确认数据表是否存在:

Database changed
mysql> desc use_statistics;
+------------+------------------+------+-----+---------+----------------+
| Field      | Type             | Null | Key | Default | Extra          |
+------------+------------------+------+-----+---------+----------------+
| id         | int(11)          | NO   | PRI | NULL    | auto_increment |
| client_id  | varchar(100)     | YES  | MUL | NULL    |                |
| speed      | float unsigned   | YES  |     | 0       |                |
| tachometer | int(11) unsigned | YES  |     | 0       |                |
| ts         | int(11) unsigned | YES  |     | 0       |                |
| msg_id     | varchar(50)      | YES  |     | NULL    |                |
+------------+------------------+------+-----+---------+----------------+
6 rows in set (0.01 sec)

配置说明

创建资源

打开 EMQX Dashboard,进入左侧菜单的 资源 页面,点击 新建 按钮,键入 MySQL 服务器信息进行资源创建。


EMQX 集群中节点所在网络环境可能互不相同,资源创建成功后点击列表中 状态按钮,查看各个节点资源连接状况,如果节点上资源不可用,请检查配置是否正确、网络连通性,并点击 重连 按钮手动重连。


创建规则

进入左侧菜单的 规则 页面,点击 新建 按钮,进行规则创建。这里选择触发事件 消息发布,在消息发布时触发该规则进行数据处理。

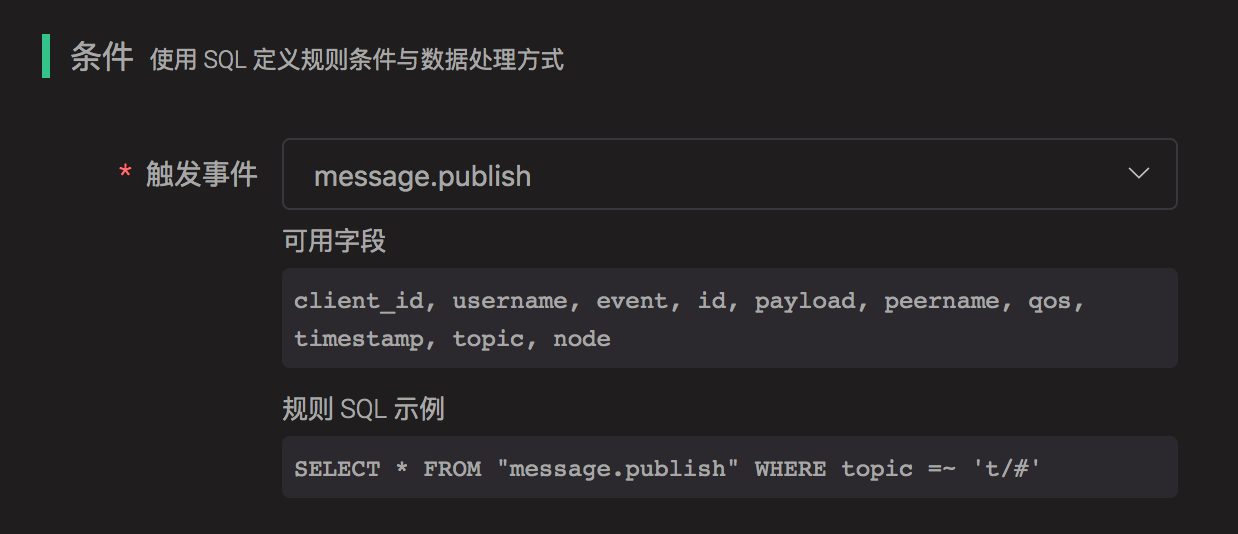

选定触发事件后,我们可在界面上看到可选字段及示例 SQL: image20190716174727991.png

筛选所需字段

规则引擎使用 SQL 语句处理规则条件,该业务中我们需要将 payload 中所有字段单独选择出来,使用 payload.fieldName 格式进行选择,还需要消息上下文的 topicqosid 信息,当前 SQL 如下:

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts, id
FROM
  "message.publish"
WHERE
  topic =~ 't/#'

确立筛选条件

使用 SQL 语句 WHERE 字句进行条件筛选,该业务中我们需要定义两个条件:

  • 仅处理 cmd/state/:id 主题,使用主题通配符 =~topic 进行筛选:topic =~ 'cmd/state/+'
  • 仅处理 tachometer > 8000 的消息,使用比较符对 tachometer 进行筛选:payload.tachometer > 8000

组合上一步骤得到 SQL 如下:

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts,
  id
FROM
  "message.publish"
WHERE
  topic =~ 'cmd/state/+'
  AND payload.tachometer > 8000

使用 SQL 测试功能进行输出测试

借助 SQL 测试功能,我们可以实时查看当前 SQL 处理后的数据输出,该功能需要我们指定 payload 等模拟原始数据。

payload 数据如下,注意更改 tachometer 数值大小,以满足 SQL 条件:

{
  "id": "NXP-058659730253-963945118132721-22",
  "speed": 32.12,
  "direction": 198.33212,
  "tachometer": 9001,
  "dynamical": 8.93,
  "location": {
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202
}

点击 SQL 测试 切换按钮,更改 topicpayload 为场景中的信息,点击 测试 按钮查看数据输出: image20190716184242159.png

测试输出数据为:

{
  "client_id": "NXP-058659730253-963945118132721-22",
  "id": "589A429E9572FB44B0000057C0001",
  "speed": 32.12,
  "tachometer": 9001,
  "ts": 1563268202
}

测试输出与预期相符,我们可以进行后续步骤。

添加响应动作,存储消息到 MySQL

SQL 条件输入输出无误后,我们继续添加相应动作,配置写入 SQL 语句,将筛选结果存储到 MySQL。

点击响应动作中的 添加 按钮,选择 保存数据到 MySQL 动作,选取刚刚选定的资源,我们使用 ${fieldName} 语法填充 SQL 语句,将数据插入到数据库,最后点击 新建 按钮完成规则创建。

动作的 SQL 配置如下:

INSERT INTO
    `use_statistics` (`client_id`, `speed`, `tachometer`, `ts`, `msg_id`)
VALUES
    (${client_id}, ${speed}, ${tachometer}, ${ts}, ${id});


测试

预期结果

我们成功创建了一条规则,包含一个处理动作,动作期望效果如下:

  1. 设备向 cmd/state/:id 主题上报消息是,当消息中的 tachometer 数值超过 8000 时将命中 SQL,规则列表中 已命中 数字增加 1;
  2. MySQL iot_data数据库的 use_statistics 表中将增加一条数据,数值与当前消息一致。

使用 Dashboard 中的 Websocket 工具测试

切换到 工具 --> Websocket 页面,使用任意信息客户端连接到 EMQX,连接成功后在 消息 卡片发送如下信息:

  • 主题:cmd/state/NXP-058659730253-963945118132721-22

  • 消息体:

    {
      "id": "NXP-058659730253-963945118132721-22",
      "speed": 32.12,
      "direction": 198.33212,
      "tachometer": 9002,
      "dynamical": 8.93,
      "location": {
        "lng": 116.296011,
        "lat": 40.005091
      },
      "ts": 1563268202
    }



点击 发送 按钮,发送成功后查看规则统计 已命中 数据统计值为 1 表明规则已成功命中,MySQL 命令行中查看数据表记录得到数据如下:


至此,我们通过规则引擎实现了使用规则引擎存储消息到 MySQL 数据库的业务开发。
