NeuronEX 仪表盘功能使用指南

引言

随着 NeuronEX 3.6.0 版本的正式发布，全新的「数据探索」功能为用户提供了一个从数据存储、查询分析到可视化监控的完整闭环，让数据价值触手可及。

仪表盘作为 NeuronEX 数据探索模块中用于集中展示和监控关键数据的可视化工具。它允许用户创建高度可定制的视图，将存储到时序数据库 Datalayers 中的数据，以直观的图表、统计值或表格形式呈现，帮助用户实时掌握生产运营状态、追踪核心 KPI 并快速响应异常情况。

本文将带您深入了解 NeuronEX 的仪表盘功能，让您能够通过简单的拖拽和配置，轻松创建数据可视化看板。

功能开启

1. 使用仪表盘功能前，需要启动内部时序数据库。

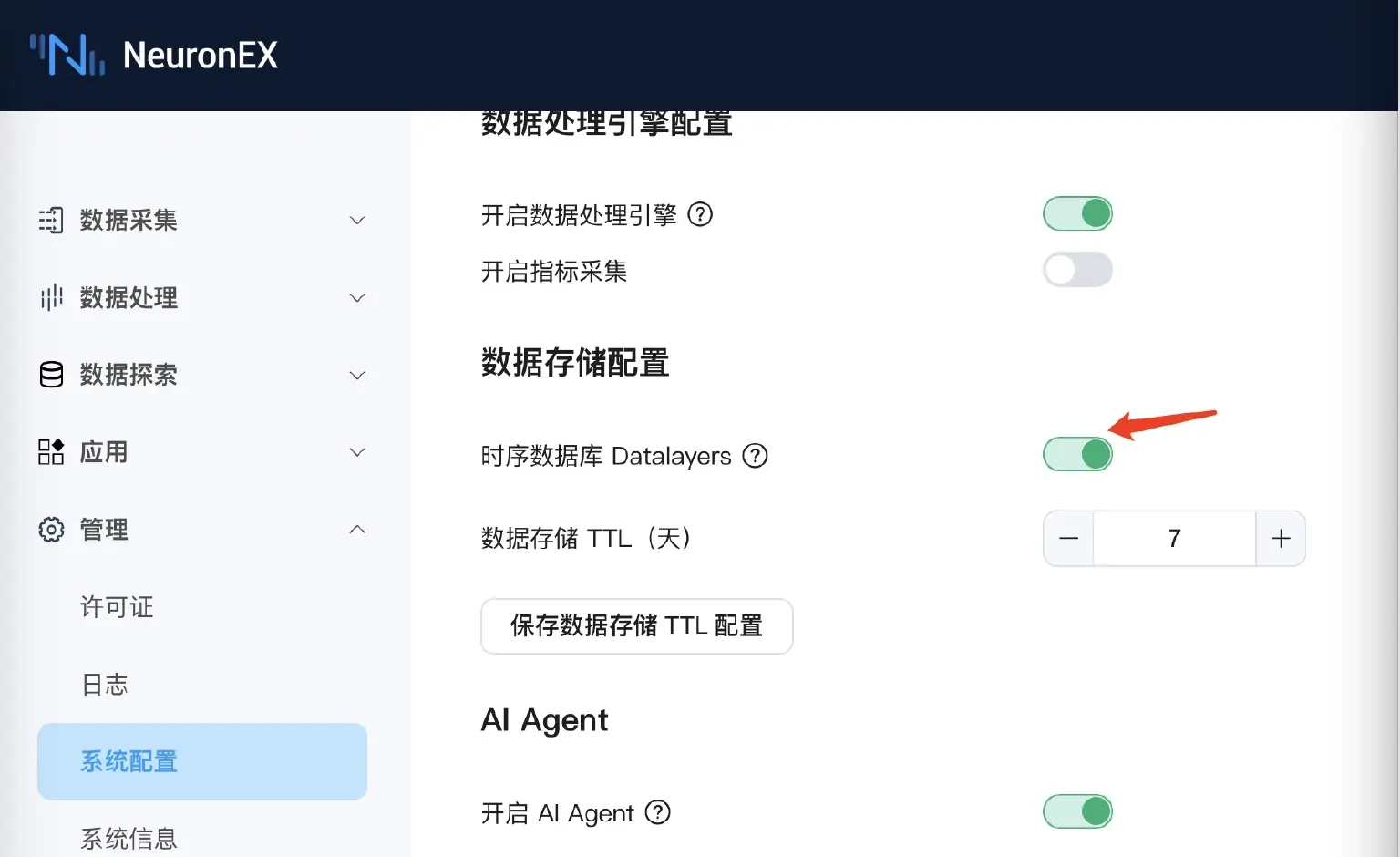

2. 登录 UI 界面后依次进入：管理 > 系统配置 > 数据存储配置。
3. 点击时序数据库 Datalayers 按钮。

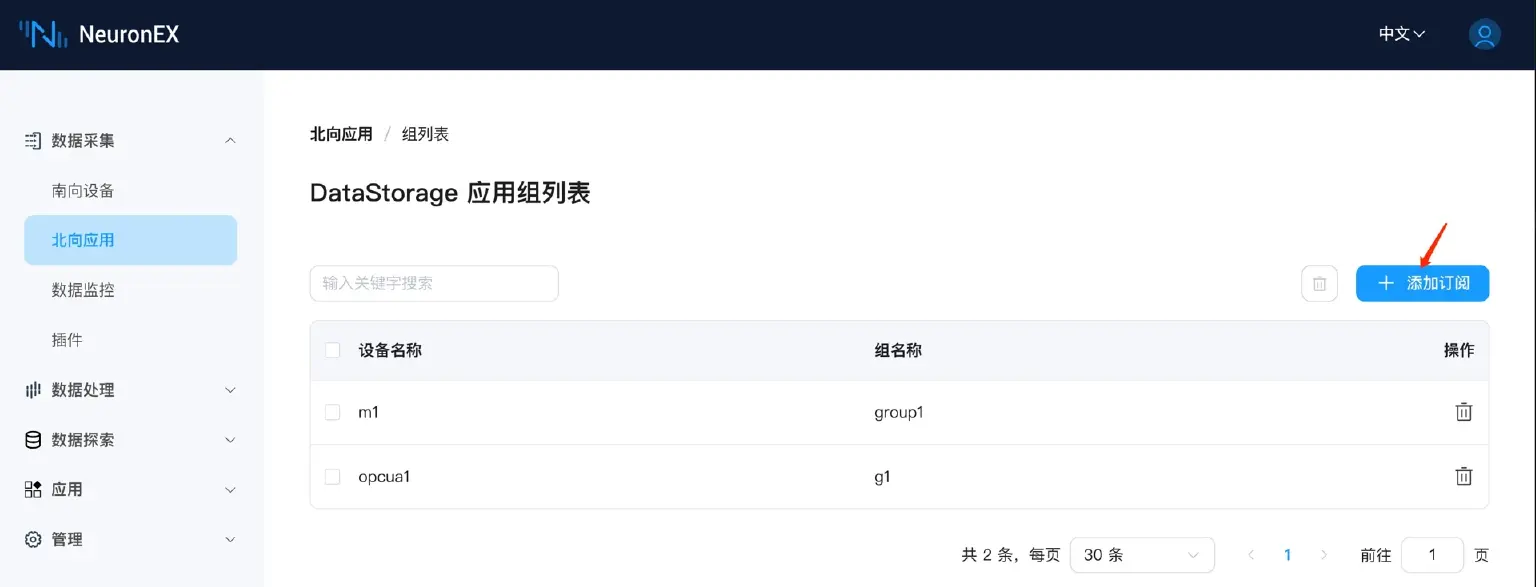

4. 导航至：数据采集 > 北向应用 > DataStorage，点击添加订阅按钮，选择需要存储到时序数据库里的数据。


主页面管理

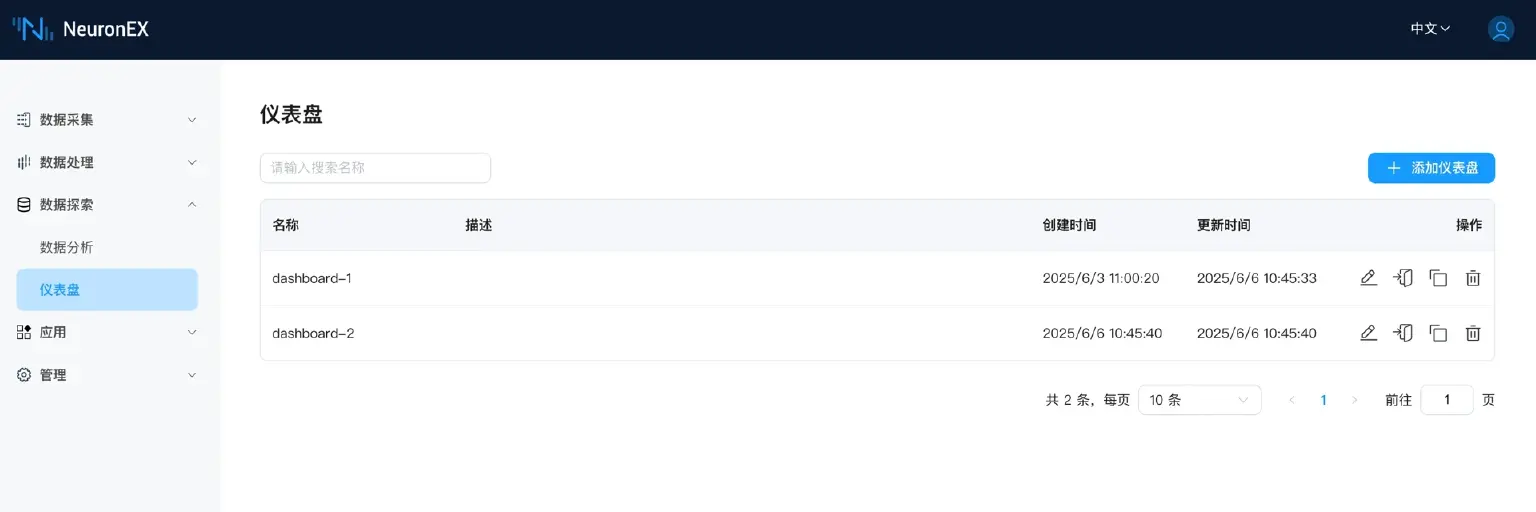

1. 导航到「数据探索 - 仪表盘」页面，会看到一个主页面，以列表形式清晰展示所有已创建的仪表盘，便于集中管理您创建的所有仪表盘，如图所示：

2. 主页面包含以下信息：
   • 名称（Name）：仪表盘的自定义名称。
   • 描述（Description）：对仪表盘用途或内容的简要说明。
   • 创建时间（Created At）：仪表盘的创建日期和时间。
   • 更新时间（Updated At）：仪表盘最后一次修改的日期和时间。
   • 操作（Operations）：对每个仪表盘可执行的操作。
     • 编辑（Edit）：点击图标，修改现有仪表盘的名称、描述等基本信息。
     • 进入仪表盘（Enter）：点击图表，即可进入该仪表盘的详细视图。
     • 复制 （Copy）：点击图标，快速复制一个现有的仪表盘作为新仪表盘的模板。
     • 删除 （Delete）：点击图标，删除不再需要的仪表盘。

内部视图与交互

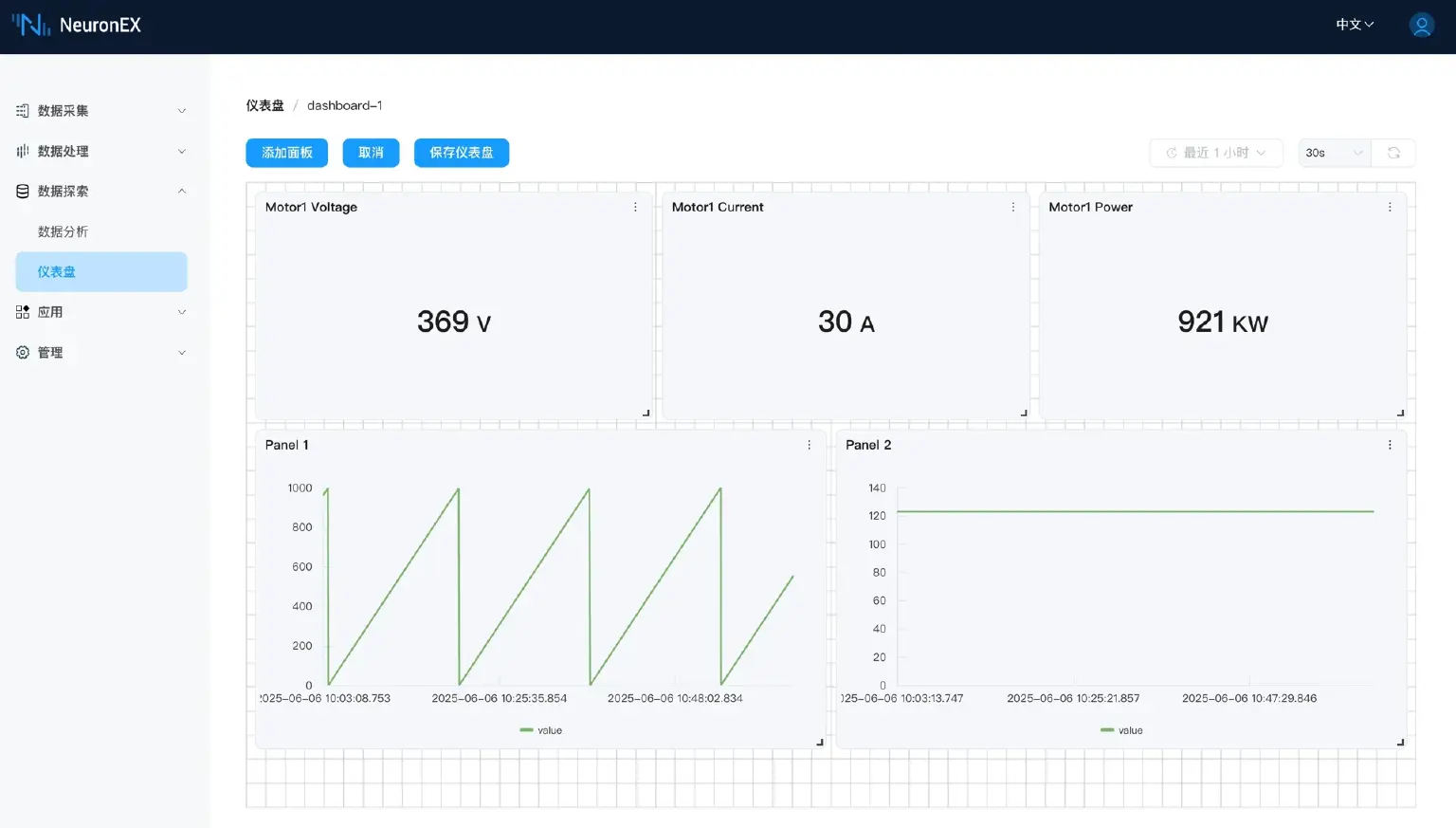

进入单个仪表盘后，您将看到一个可交互的界面，用于展示和配置数据。

此页面会根据右上角的配置，定时向后端发送请求数据，然后将其展示到对应的 Panel 中。

点击「进入编辑模式」，具体功能效果如下：

• 添加面板：点击左上角的 添加面板 按钮，向当前仪表盘中添加新的数据展示单元 (Panel)。
• 取消：如果对仪表盘的布局或 Panel 进行了修改但不想保存，可以点击 取消 按钮放弃更改。
• 保存仪表盘：对仪表盘的任何修改（如添加/删除 Panel、调整布局、更改 Panel 配置）都需要点击 保存仪表盘 按钮才会生效。

全局时间与刷新控制

在仪表盘右上角，可以控制整个仪表盘的数据展示范围和刷新频率。

时间范围选择器:

• 全局控制：定义所有 Panel 中数据的查询时间跨度。
• 预设范围：提供多种常用的预设时间范围（例如截图中的“最近1小时”）。
• 自定义时间段：允许用户选择精确的开始和结束日期与时间。

刷新机制 :

• 自动刷新间隔：选择一个预设的自动刷新时间间隔（例如截图中的“30s”），仪表盘将按此频率自动更新数据。
• 手动刷新：点击刷新图标，立即获取最新数据并更新所有 Panel。

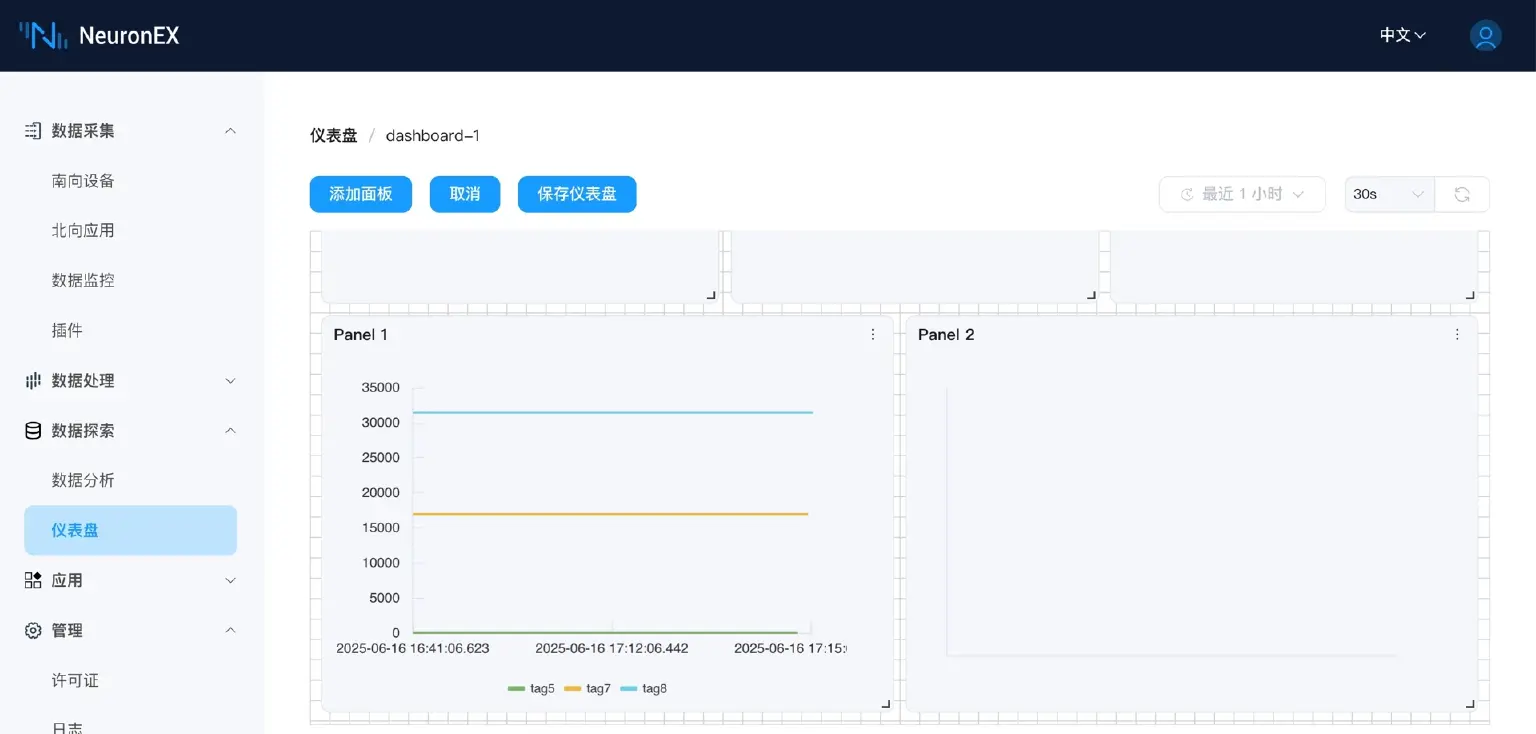

Panel 管理与布局

Panel 是仪表盘上显示单个图表、统计值或表格的基本单元。

• 拖拽调整：支持在仪表盘上通过拖拽 Panel 的右下角控制点来调整其大小，或拖动 Panel 头部调整其位置，灵活定制布局。
• 网格对齐：仪表盘使用网格系统（如截图背景所示的虚线网格），帮助 Panel 自动对齐，使布局更加整洁美观。
• Panel 操作菜单：每个 Panel 的右上角通常会有一个三点菜单图标，点击后可对该 Panel 进行编辑、复制、删除等操作。

添加与配置 Panel

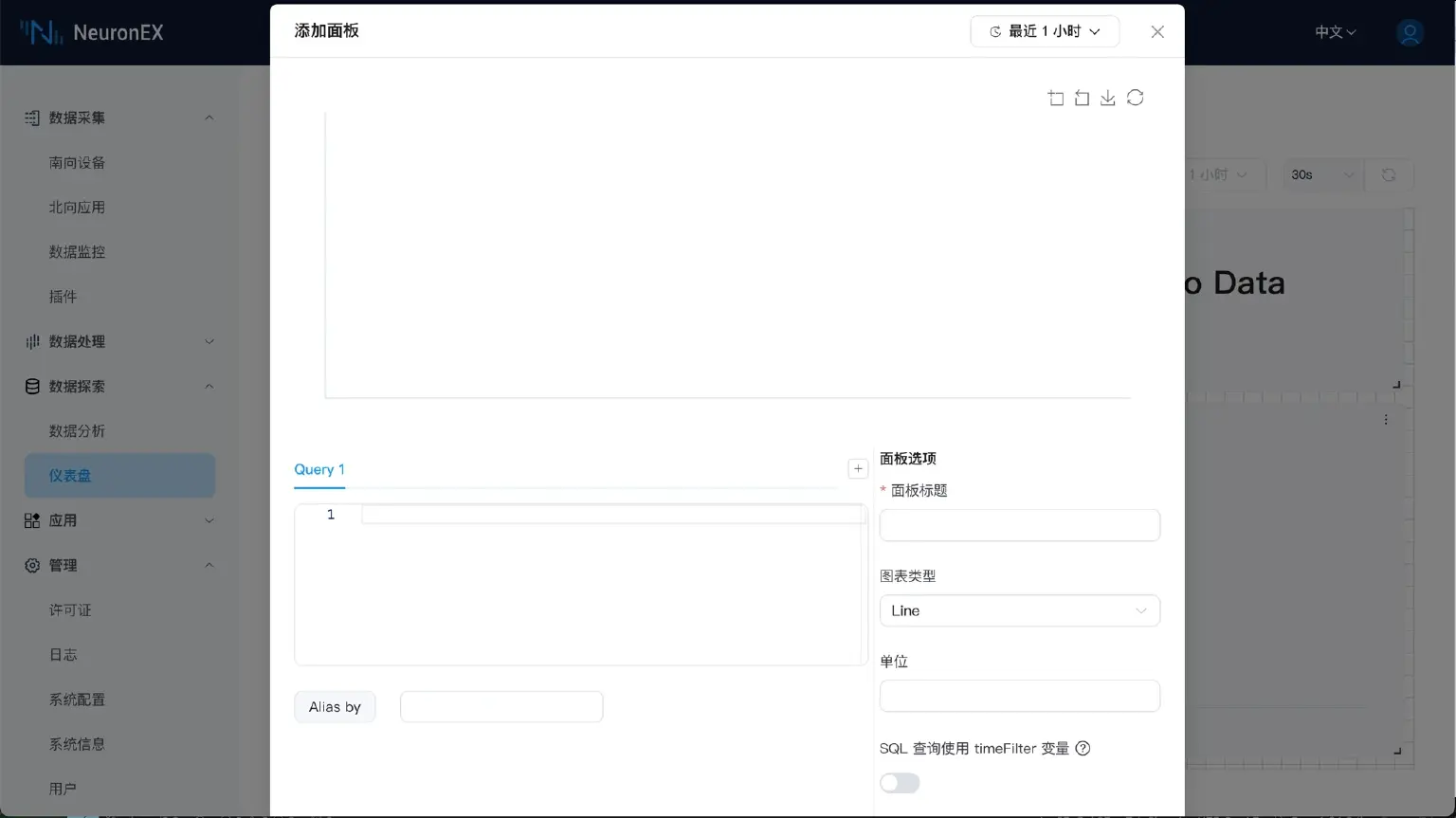

点击仪表盘视图中的 添加面板 按钮后，会弹出一个「添加面板」对话框，用于详细配置新的 Panel。

对话框布局:

1. 左侧 - 查询配置区 :
   • Query Tabs（例如 "Query 1"）：允许为一个 Panel (除 Table 类型外) 配置多个数据查询。每个查询对应图表中的一个系列。可以通过点击 + 来增加新的 Query。
   • SQL 输入区：为当前选中的 Query Tab 输入 SQL 查询语句。
   • Alias by：为当前 Query 的结果系列指定一个显示别名。这对于区分 Panel 中的多条曲线非常有用。通常要求 SQL 查询结果包含时间戳和单个值列。
2. 右侧 - 面板选项：
   • 面板标题: 为该 Panel 指定一个有意义的名称（必填项）。
   • 图表类型 : 选择数据的展示方式，当前版本支持：
     • Line（折线图）： 适用于展示时序数据的趋势。
     • Bar（柱状图）：适用于比较不同类别或时间点的数据量。
     • Stat（统计值）：以醒目的方式显示单个关键数值。
     • Table（表格）：以表格形式展示详细数据 (Table 类型只支持一个 Query)。
   • 单位（Unit）：例如 °C, RPM, MPa 等。此信息会显示在图表上或作为数值的后缀。
3. 底部选项：

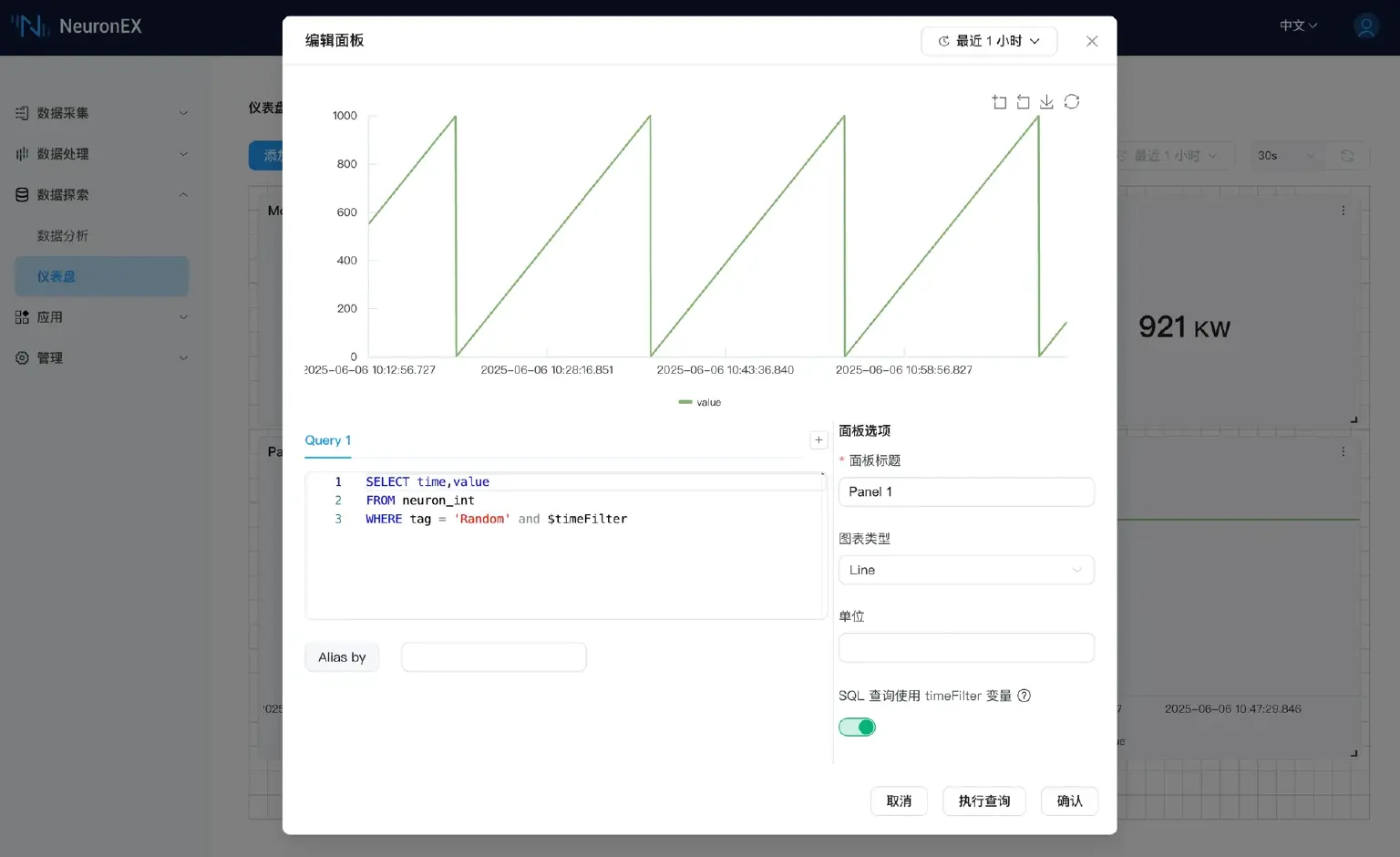

   • SQL 查询使用 $timeFilter 变量 :
     • 启用/禁用开关: 控制是否在 SQL 查询中启用 $timeFilter 变量。
     • 启用时: 用户的 SQL 语句中 必须包含 $timeFilter (例如 WHERE $timeFilter 或 AND $timeFilter)。NeuronEX 会将其替换为基于仪表盘全局时间或该 Panel 预览时间选择器所选定的时间范围条件。
     • 禁用时: NeuronEX 会自动在用户 SQL 的基础上拼接时间范围条件。
   • 对话框顶部控制:
     • 该对话框内也可能包含独立的时间范围选择器和执行查询/刷新按钮，用于在确认添加 Panel 前，针对当前配置的 Query 进行数据预览和测试。
   • 对话框操作按钮 (Dialog Action Buttons):
     • 取消 (Cancel): 关闭“添加面板”对话框，不保存任何配置。
     • 执行查询 (Execute Queries): （在截图底部，也可能在对话框顶部）执行当前配置的 SQL 查询，并在对话框内预览结果，帮助用户验证查询的正确性。
     • 确认 (Confirm): 保存 Panel 配置，并将其添加到仪表盘上。

使用场景示例

生产监控大屏：将关键设备的运行参数（温度、压力、转速）、产量、能耗等指标集中展示，实时了解产线状态。

KPI 追踪看板：创建专门的仪表盘来可视化 OEE (Overall Equipment Effectiveness)、设备故障率、能耗指标等关键绩效指标。

质量分析报告：展示产品关键质量参数的趋势图和统计数据，帮助监控质量波动。

告警事件概览：结合数据分析结果，展示近期重要告警的数量、类型和趋势。

结语

仪表盘作为 NeuronEX 数据探索模块的核心可视化工具，能够将时序数据库中的海量数据，实时转化为直观的动态监控视图。借助多样化的图表展示和灵活的配置功能，您可以快速构建贴合业务需求的专业看板，实现从数据呈现到决策支持的全流程价值闭环。

无论是实时掌握生产线脉搏、精准追踪核心 KPI、深入分析质量波动，还是快速响应关键告警事件，仪表盘功能都能为您提供集中、清晰且实时的数据呈现，成为您驱动决策、优化运营、提升效率的有力助手。

现在，您已经了解了仪表盘功能的开启、创建、配置与交互方式。欢迎开始创建您的专属仪表盘，通过直观的可视化监控和智能分析，实现运营效率的持续提升，开启数据驱动的新篇章。
