使用 Neuron 构建基于 Modbus 的 IIoT 应用

随着物联网、大数据、云计算等新一代信息技术的发展变革,IoT 深入到各种行业与应用场景,整体呈现设备多态化、业务多样化、应用碎片化的趋势。尤其在工业物联场景中,工业设备种类繁多,设计总线、协议复杂多样,业务应用灵活多变,如何顺利实现工业设备上云是亟待解决的问题。 EMQX 系列产品提供解耦工业设备与应用的能力,构造边缘到云端数据通路,建立智能、网络、轻量的数字化产品与服务模式,并与 5G 相融合,支撑工业行业应用创新

工业物联网时代

IIoT 即 Industrial Internet of Things 的简称,是指数以亿计的工业设备所形成的工业物联网。广义上来讲,是指在交通、能源、工业等部门的机械、车辆上应用仪器、连接传感器等设备。

随着 工业 4.0 概念的普及与行业实践的深入,传统的集中式控制模式向分散式增强型控制模式转变。同时,5G 时代的到来,也加速了传统工业改造和工业物联网化的进程。为了实现个性化、数字化的产品与服务的灵活生产,在工业设备智能化、网络化的过程中,需要将新旧工业设备连接到互联网中,实现对工业设备的数据采集、远程控制、配置更新等业务。EMQX 系列产品可提供从工业网关到平台的整体解决方案,支持在厂区和工业现场等边缘端实现工业设备的数据汇聚并发送到云端。同时,其对边缘计算流数据的处理能力,可在平台端为工业物联网应用提供云端工业设备数据接入、数据存储以及与云端组态和应用的对接,方便工业互联网应用的快速开发。

以下,我们将通过 NeuronEMQX 构建基于 Modbus 的简易 IIoT 应用,并使用 MQTTX 订阅/展示数据。

EMQX Neuron简介

EMQ 于近日发布了布署在边缘网关上的 工业协议接入软件 Neuron。作为人与机器之间的桥梁,它可以把 TCP/IP 协议的 0/1 数据,转化重组成通俗易懂的 JSON 格式,并使用 MQTT 协议 输出到云端,更好地处理人与物之间的交互。

EMQX Neuron 支持包括 Modbus、OPC 等在内的各类工业协议,可以基本满足大部分工业接入的需求,详细协议列表见下图。

Protocol Name Type Status
Allen-Bradley DF1 half-duplex for PLC2 Serial Avail
Allen-Bradley DF1 half-duplex for PLC5 Serial Avail
Allen-Bradley DF1 for MicroLogix Serial 2020
Allen-Bradley Ethernet/IP for MicroLogix Ethernet 2020
Allen-Bradley DF1 for ControlLogix/CompactLogix/FelxLogix Serial 2020
Allen-Bradley Ethernet/IP for ControlLogix/CompactLogix/FelxLogix Ethernet 2020
Schneider Modbus RTU Serial Avail
Schneider Modbus TCP Ethernet Avail
Schneider Telemecanique UNI-TE Serial Avail
ABB SattControl Comli Serial Avail
Omron Host Link (single) Serial Avail
Omron Host Link (multiple) Serial Avail
Omron FINS on Host Link Serial 2020
Omron FINS on TCP Ethernet 2020
Omron FINS on UDP Ethernet 2020
Omron Ethernet/IP for CJ/NJ Ethernet 2020
Siemens 3964R/RK512 for S5 Serial Avail
Siemens 3964R/RK512 for S7 Serial Avail
Siemens PPI for S7-200 Serial 2020
Siemens MPI for S7-300 Serial 2020
Siemens Fetch Write for S7-300/400 and CP443 module Ethernet Avail
Siemens Industrial Ethernet ISO for S7-300/400 Ethernet Avail
Siemens IE Symbolic Addressing for S7-1200 Ethernet 2020
Siemens IE Absolute Addressing for S7-1200/1500 Ethernet 2020
Mitsubishi FX0N/FX0S/FX1N/FX1S/FX2 Serial Avail
Mitsubishi FX2N/FX3U/FX3G/FX3S Serial Avail
Mitsubishi FX3U-ENET-L/FX3U-ENET-ADP Ethernet 2020
Mitsubishi FX5U Serial 2020
Mitsubishi FX5U Ethernet Module Ethernet 2020
Mitsubishi FX 232ADP/485BD/232BD Module RS485 2020
Mitsubishi MC Protocol full-duplex for MELSEC-Q and C24 module Serial 2020
Mitsubishi MC Protocol for MELSEC-Q and E71 module Ethernet Avail
Panasonic MEWTOCOL for FP Ethernet 2020
GE SNP for 90-30 Serial 2020
GE Ethernet for 90-30 Ethernet 2020
FANUC 0i/30i/31i/32i/35i Serial 2020
FANUC 0i/30i/31i/32i/35i Ethernet Ethernet 2020
FANUC T21/D21 for CNC machines Ethernet 2020
Modbus RTU RS485 Avail
Modbus RTU over TCP Ethernet Avail
Modbus TCP Ethernet Avail
OPC UA Ethernet Avail
BACnet/MSTP RS485 2020
BACnet/IP Ethernet 2020
IEC 60870-5 (IEC104) Ethernet 2020
IEC 61850 Ethernet 2020
SNMP Ethernet 2020
DNP3 Ethernet 2020
DLT645-97/07 Ethernet 2020

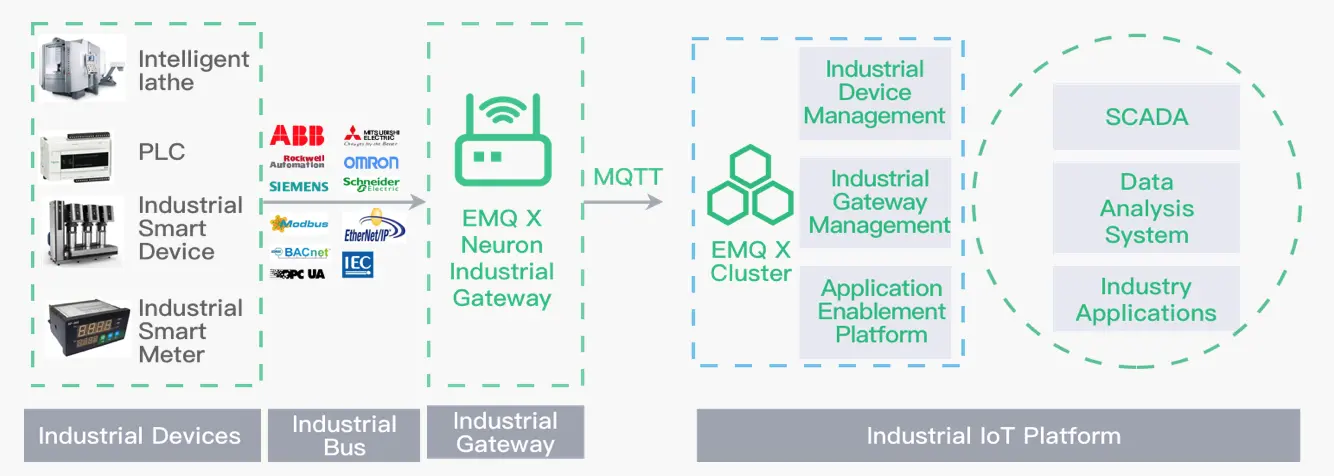

EMQX Neuron 与 EMQX Broker 的工业架构图


本次模拟使用工具列表

工具名称 版本 用途 操作系统
PeakHMI Slave Simulator / Modbus 模拟器 Windows Server 2019
EMQX Neuron 1.4.6 工业协议网关接入软件 Ubuntu 16.04
EMQX Broker 4.0.7 MQTT Broker Ubuntu 16.04
MQTTX 1.3.2 MQTT 客户端工具 macOS 10.13.4

模拟工业场景测试

布署/配置 EMQX Neuron 产品

1.首先解压安装 EMQX Neuron 软件包。

tar -xvlf neuron-1.4.2-x86_64.tar.gz

sudo ~/bin/installneuron.sh

2.在配置文件配置连接到 EMQX Broker 的地址,配上用户名密码作为认证。

cd bin/

vi neuron.conf

neuron.conf 中修改 EMQX Broker 服务端的 IP/ 端口,用户名/密码信息。

# MQTT server name or IP address

MQSERVER=127.0.0.1

# Server port no. Note that it will have SSL connection if setting the port no.

# 8000 or above.

MQPORTNO=1883

# Username and password

MQUSERNAME=emqx123

MQPASSWORD=neuron123

3.启动 EMQX Neuron 软件,无报错即为启动完成。

./neuronsrt

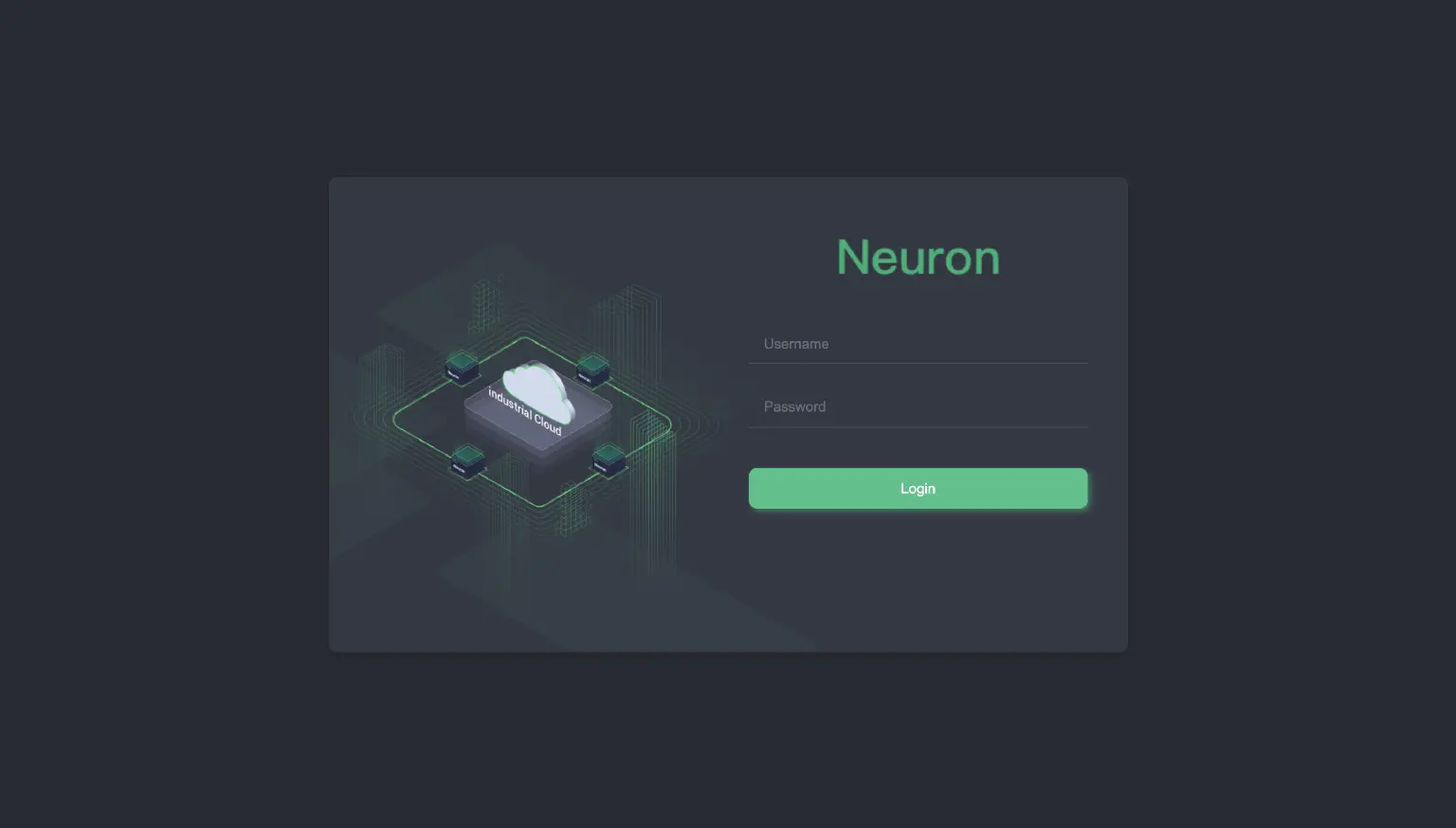

4.登陆 EMQX Neuron Web 界面,访问 IP:7000,默认用户名密码 admin/0000。

neuron 2.png

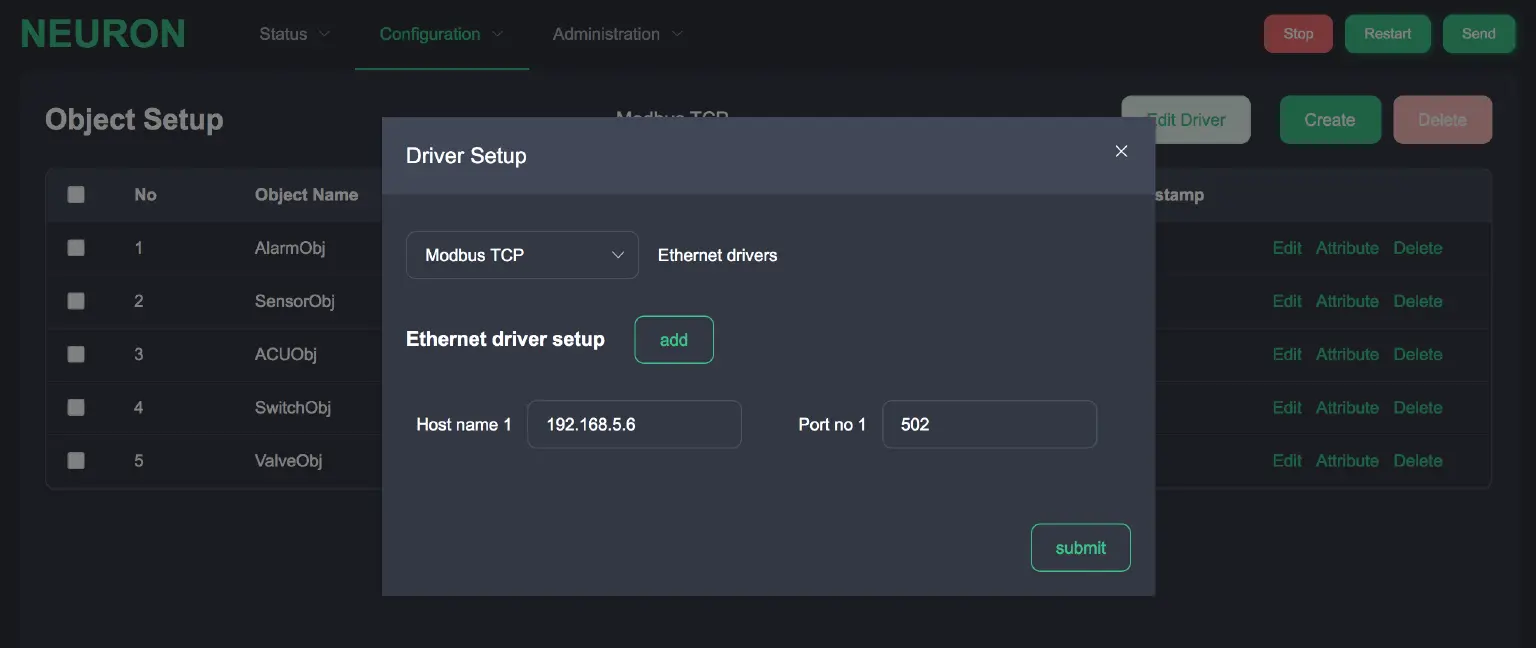

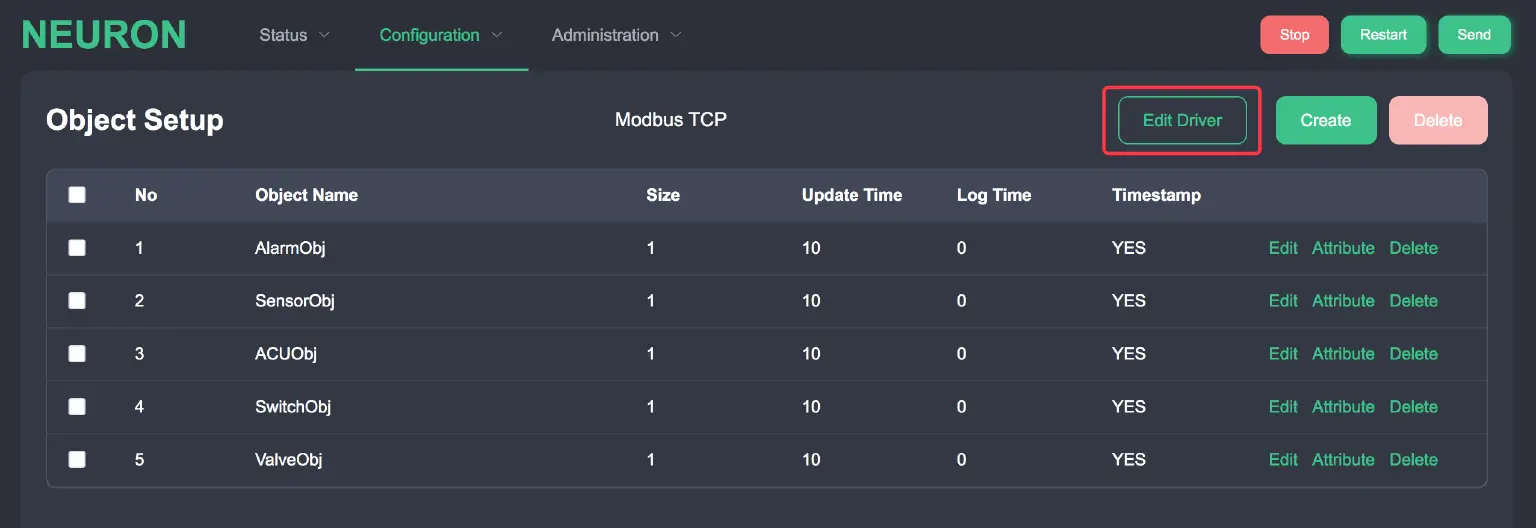

5.点击 Edit Driver,编辑 Modbus tcp 地址。

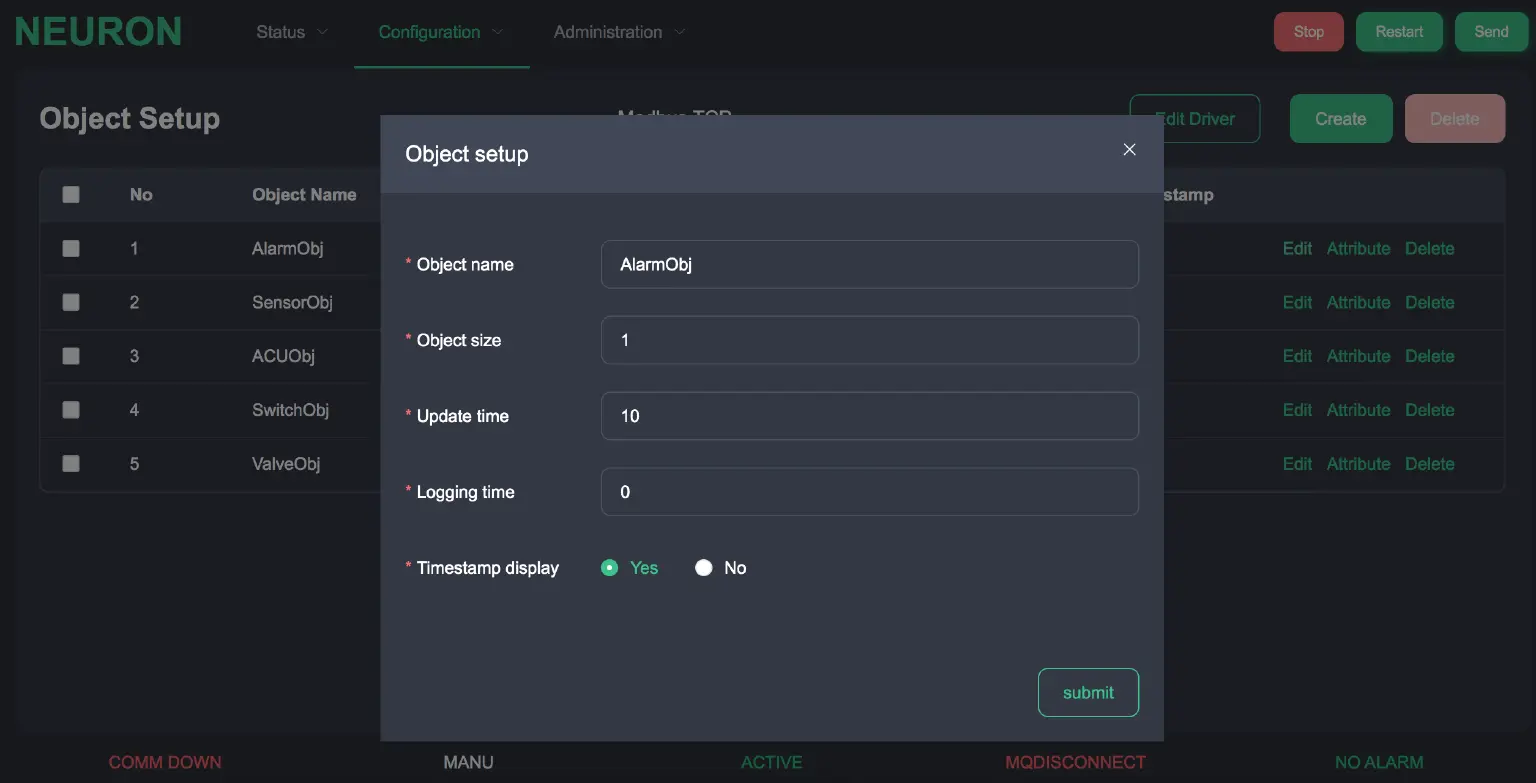

6.创建 Object,定义 Object 里面的内容。

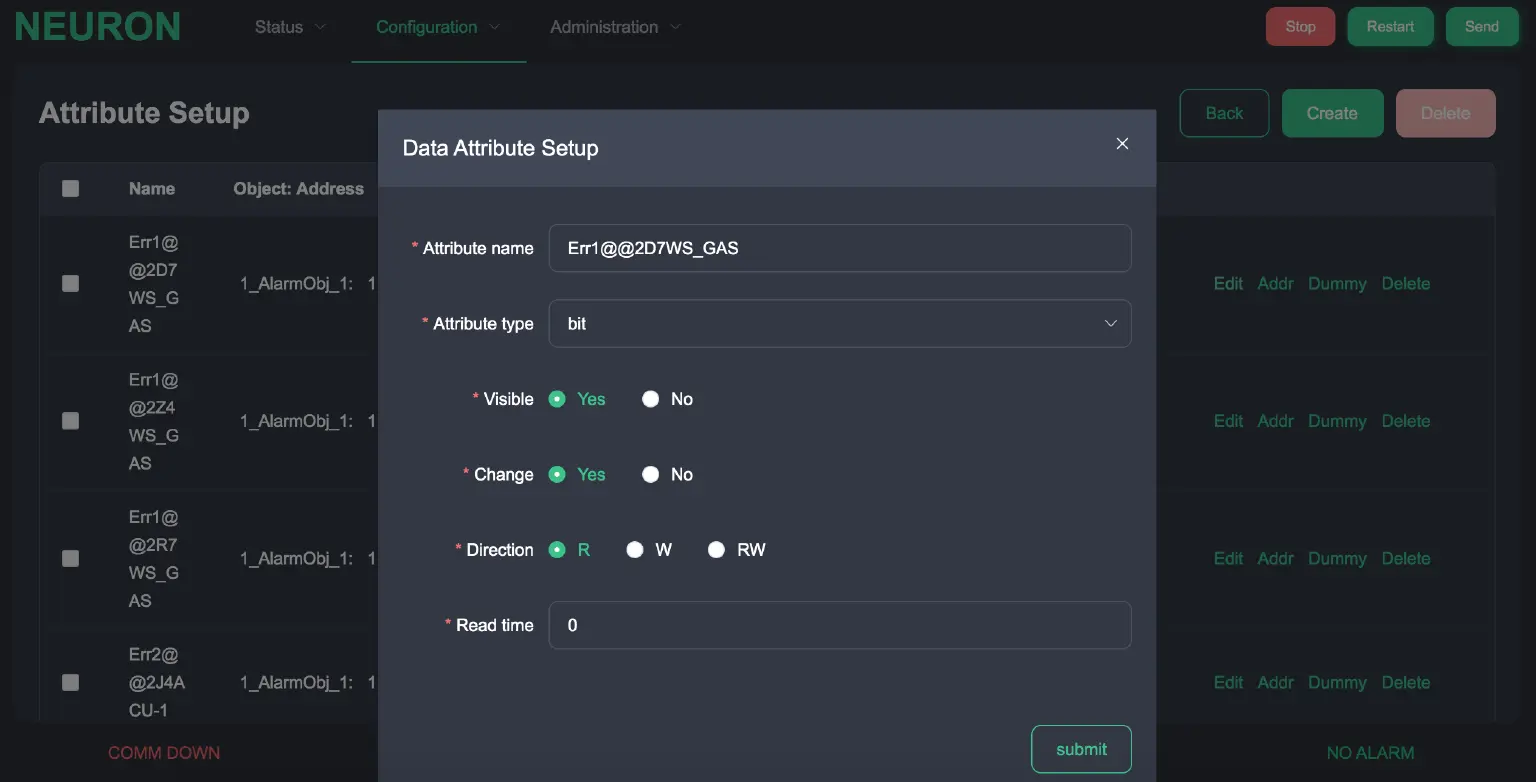

在这个 Object 里面创建一个 Attribute,然后配置 Attribute 的信息,

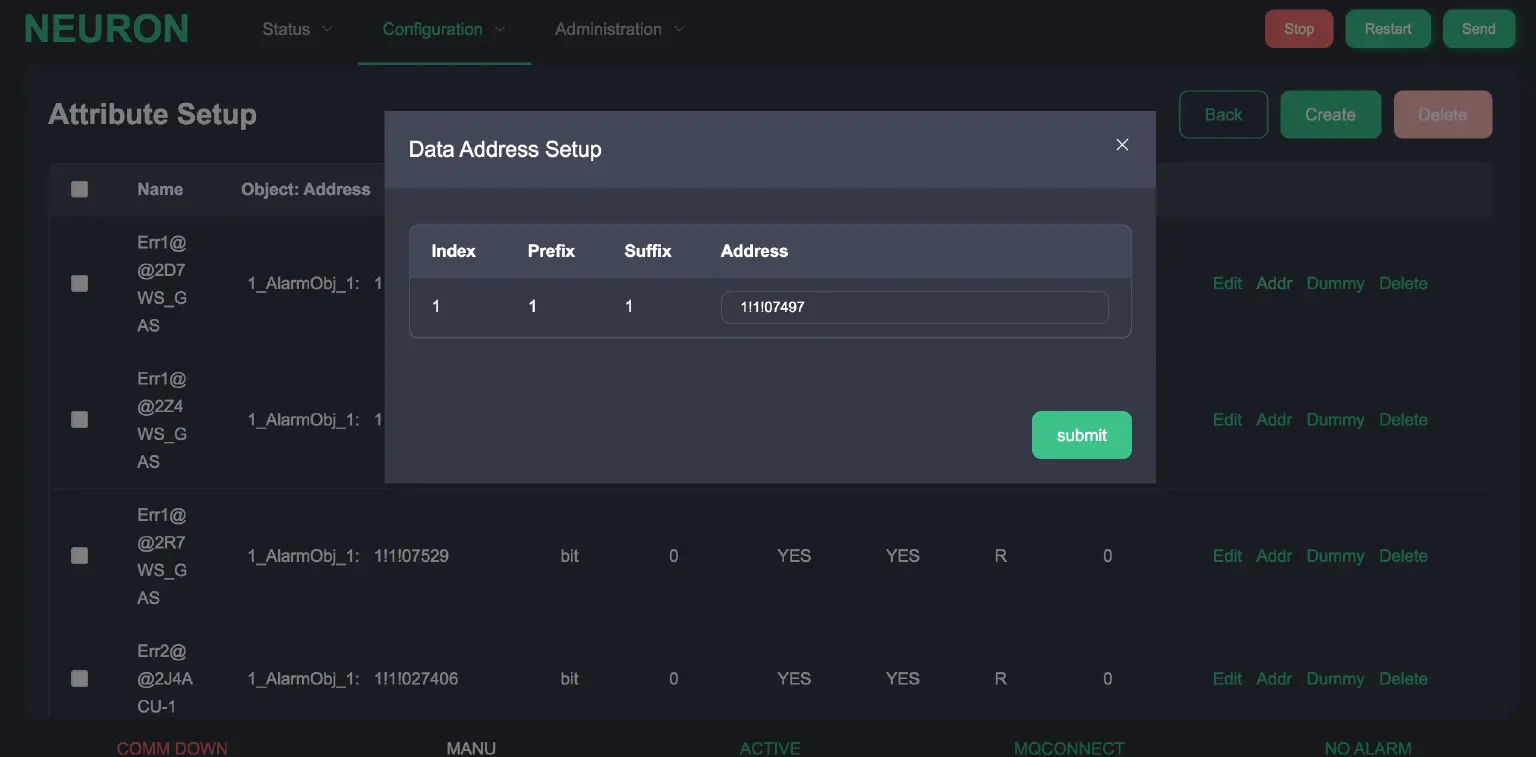

这里模拟定义名称为 Err1@@2D7WS_GAS 的报警点位,点位位置为 1!1!07497。



连接布署好的 EMQX Broker 产品

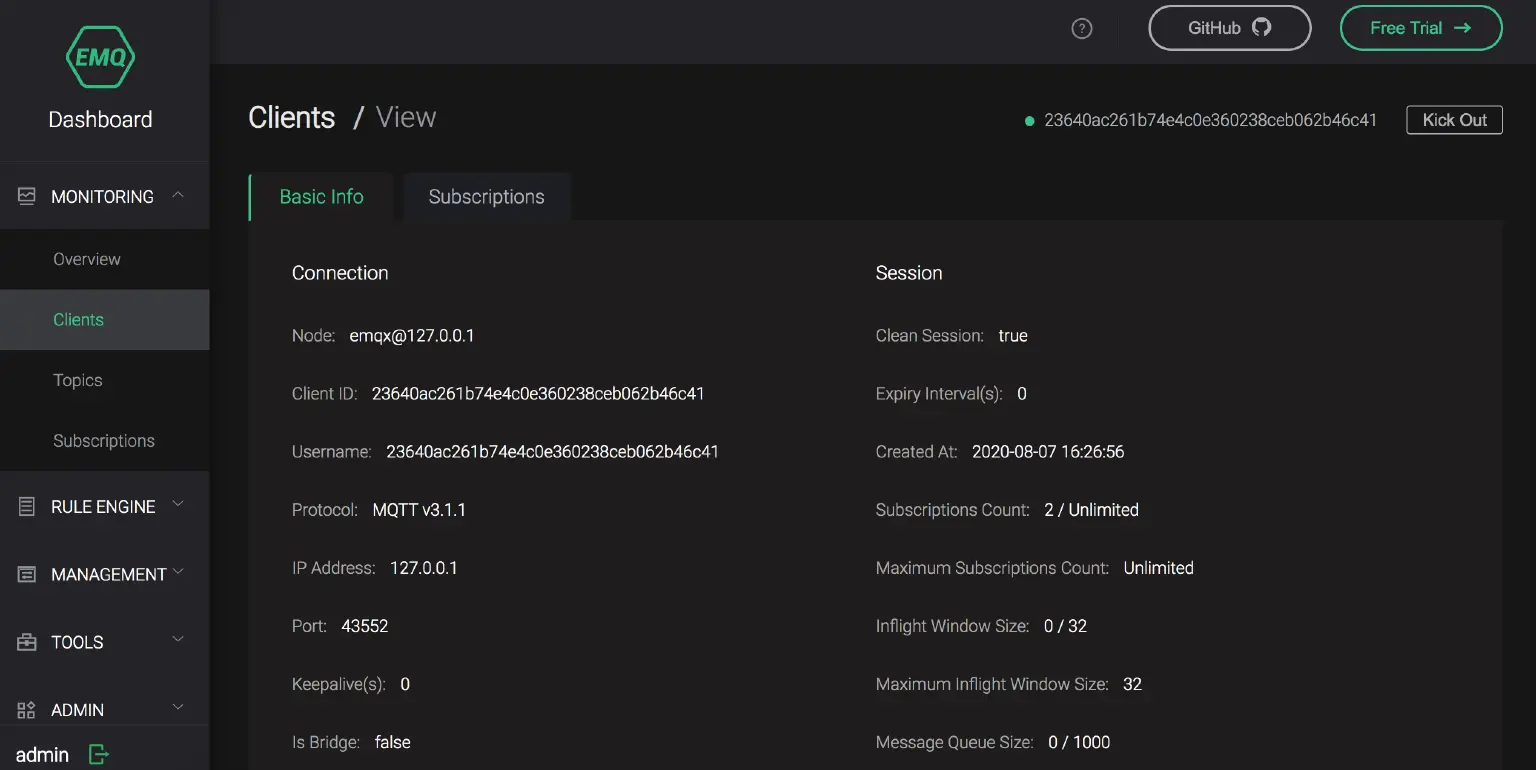

在 EMQX Broker 界面上可以查看连接的 EMQX Neuron 网关,Client ID 为 EMQX Neuron 网关随机生成一串字符。


配置 Modbus 模拟器

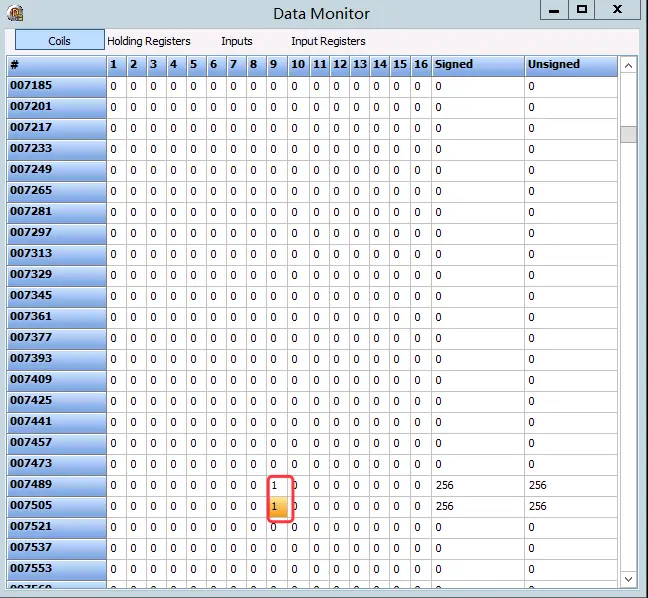

配置刚才 1!1!07497 点位值为 1,然后进行数据上报。

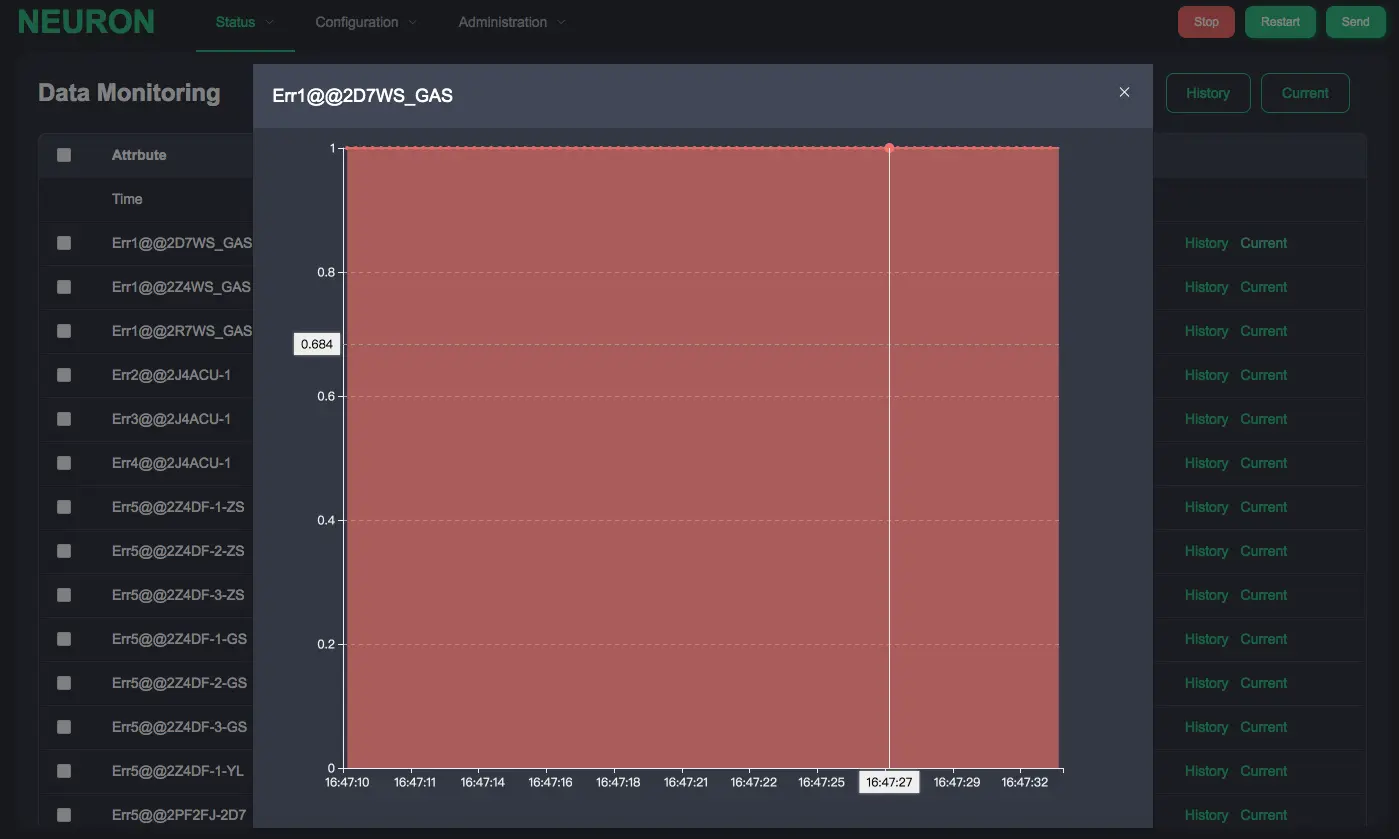

点击 EMQX Neuron 界面中的 Data Monitoring,Attribute 中配置 1!1!07497 点位的数值已经为 1。


用 MQTTX 订阅数据进行展示

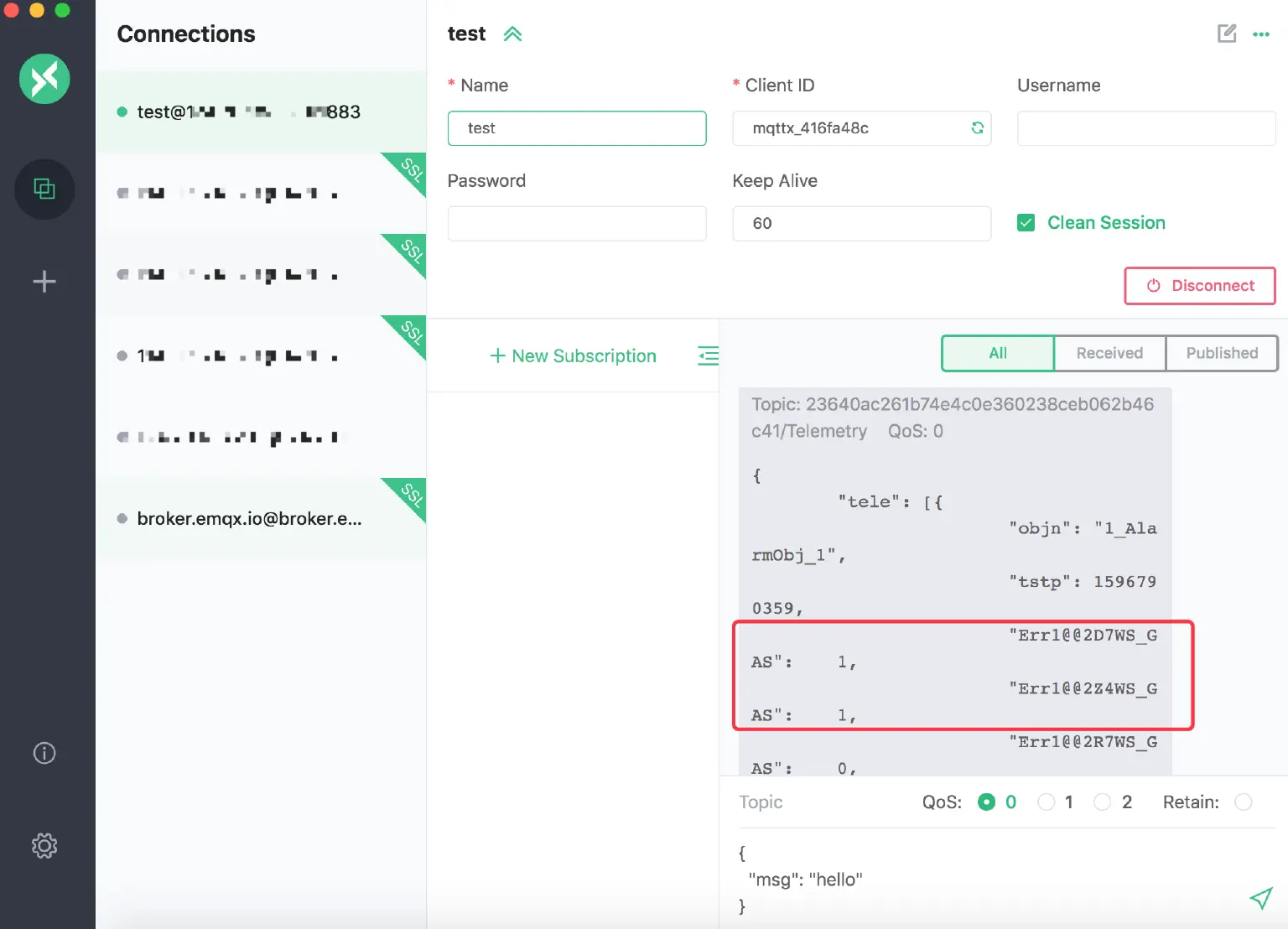

打开连接好的 MQTTX,连接到 EMQX Broker,订阅上面 EMQX Neuron 发布的主题,在 MQTTX 可以收到 AlarmObj 里 2D7WS 的值为 1。客户端收到这些数据后,可以在应用界面上显示告警,也可以通过业务逻辑实现业务上的其它业务转换.


总结

以上我们使用 EMQX Neuron、EMQX Broker、MQTTX 等工具完整进行全流程的工业接入模拟测试,对于工业设备上云形成更加清晰与直观的认知。当然,您也可以结合 EMQX Neuron 强大协议支持与 EMQX Broker 强大的接入/转发能力,自己开发一套应用展示系统,构建一整套 IIoT 平台。

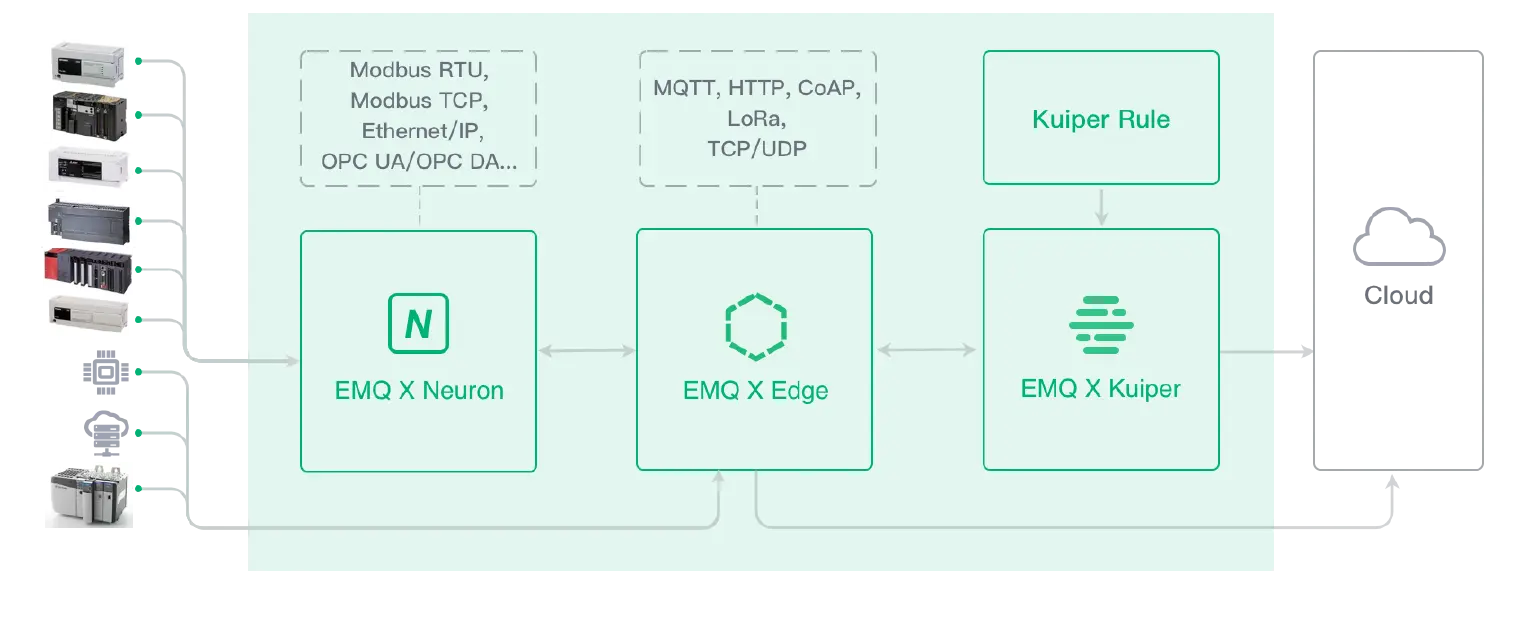

2020 年 9 月底,我们将通过集成 NeuronEdgeKuiper 等软件,实现在边缘端的工业协议解析、数据汇聚和流式处理的一整套边缘解决方案;该方案通过与云端的 EMQX Broker / Enterprise 等系列产品集成,则可以实现一个端到端的、从边缘到云端的完整工业解决方案。
