10 分钟快速入门：使用 NeuronEX 将西门子 S7-1200 PLC 数据接入 MQTT

引言

在工业 4.0 的浪潮中，将来自 OT（运营技术）层的实时设备数据与 IT（信息技术）层的云端应用无缝对接，是释放数据潜能、实现智能制造的关键。

作为工业自动化领域的基石，西门子 S7-1200 PLC 包含海量生产状态和设备参数。如何高效、可靠地将这些 OT 数据实时传输到 MQTT Broker，以供 MES、SCADA 或云端 AI 分析平台使用，是许多企业面临的核心挑战。

传统解决方案通常涉及复杂的编程和协议转换，既耗时又费力。现在，借助强大的工业边缘网关软件 NeuronEX，您可以在 10分钟内轻松构建从西门子 S7-1200 PLC 到 MQTT 的稳定数据桥梁，且无需任何代码。

本文将逐步演示「从 PLC 设置到查看 MQTT 客户端中的数据」的完整配置过程。

架构

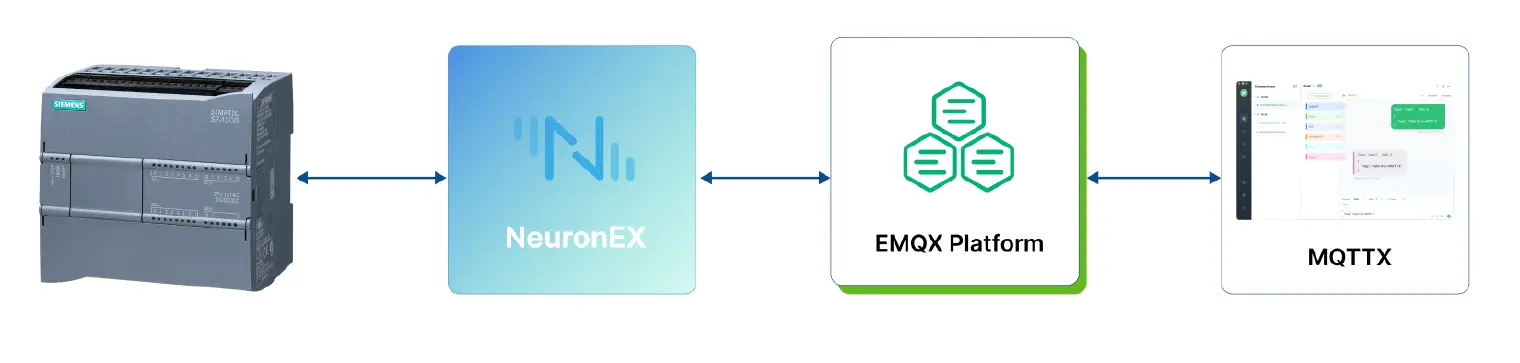

本教程旨在从西门子 S7-1200 PLC 中读取指定的变量数据，以 JSON 格式将数据发送到指定的 MQTT Broker 中，并通过客户端软件 MQTTX 进行数据验证。技术架构由三个核心组件构成：

• 数据源：西门子 S7-1200 PLC
• 数据采集软件：NeuronEX（负责数据采集、处理与转发）
• 数据目的地：EMQX（本文以公共 broker.emqx.io 为例）
• MQTT 客户端工具：MQTTX

前提条件

在开始之前，请确保您已准备好：

• 西门子 S7-1200 PLC 及 博途 (TIA Portal) 编程软件。

• NeuronEX：通过 Docker 快速部署，只需一条命令。

  # 启动 NeuronEX
  docker run -d --name neuronex -p 8085:8085 --log-opt max-size=100m --privileged=true emqx/neuronex:latest


• MQTT 客户端：使用 MQTTX，用于后续验证数据。

将西门子 S7-1200 PLC 连接到 MQTT

第一步：配置西门子 S7-1200 PLC

为了允许 NeuronEX 访问 PLC 数据，请确保 NeuronEX 与 S7-1200 之间的网络畅通。我们将使用 NeuronEX 从西门子 S7-1200 的数据块（DB2）和 M 区采集数据。

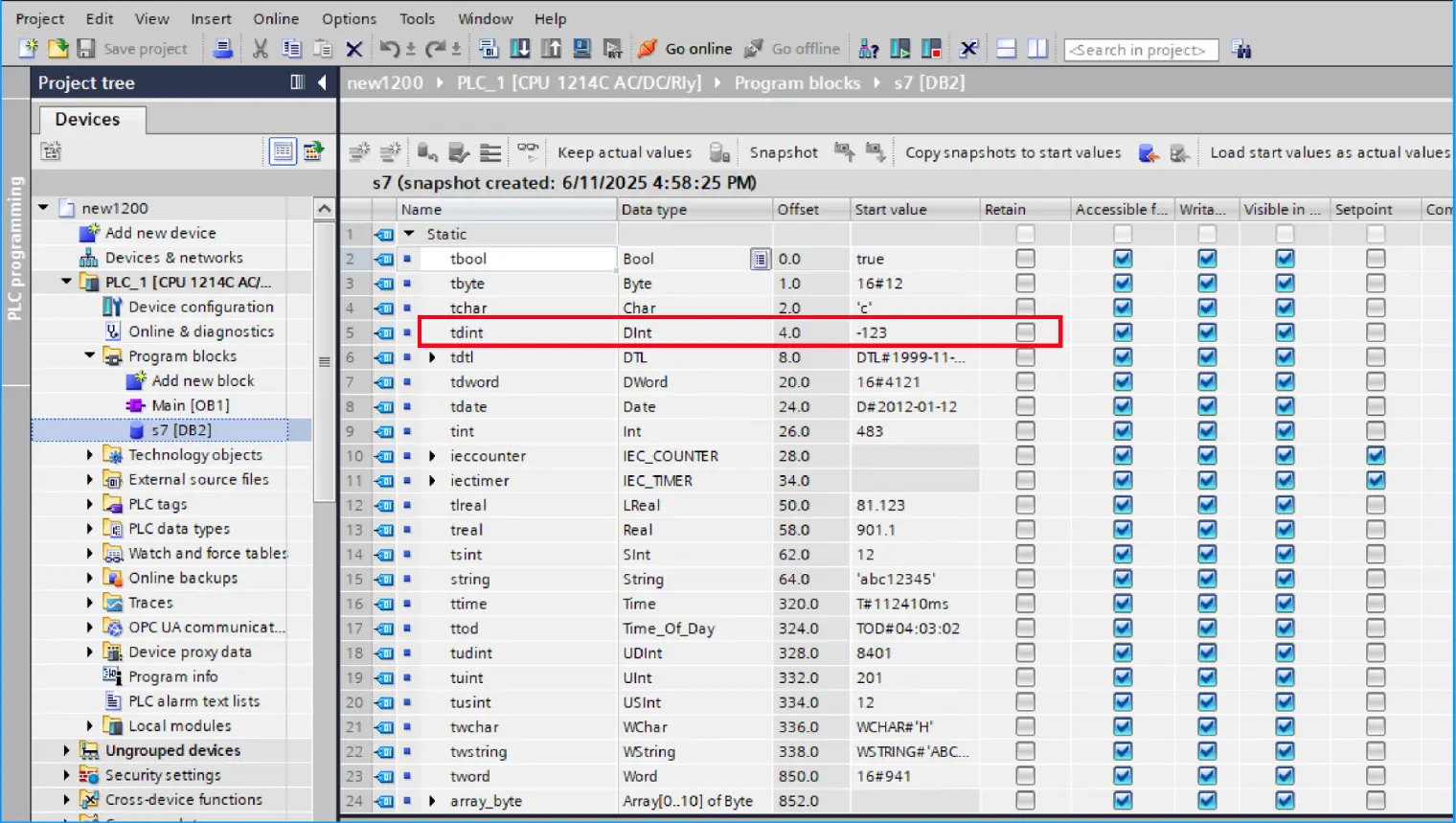

需要从数据块（DB2）采集的点位如下图红框中所示：

第二步：在 NeuronEX 中添加南向设备

现在，让我们告诉 NeuronEX 从哪里去读取数据。

1. 访问 <http://localhost:8085> 进入NeuronEX 管理界面。
2. 点击「数据采集 → 南向设备」页面下的「添加设备」，选择「Siemens S7 ISOTCP」插件。

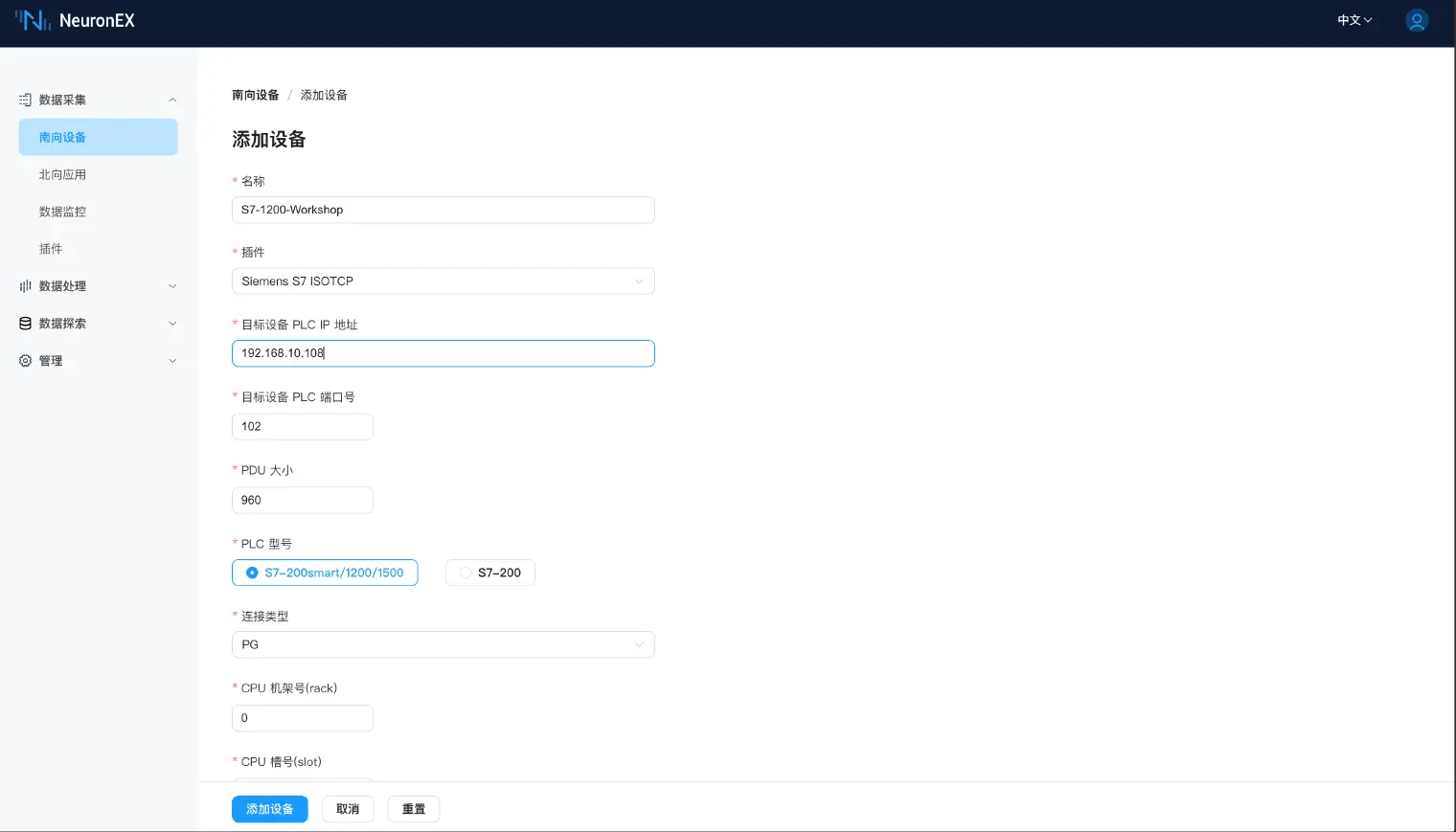

3. 填写设备信息：
   • 名称：S7-1200-Workshop
   • 目标设备 PLC IP 地址：输入您 PLC 的 IP 地址。
   • 其他参数保持默认即可。

第三步：创建采集点位

这是定义「要收集什么数据」的核心步骤。

1. 点击新创建的 S7-1200-Workshop 驱动，进入「组列表」页面，创建名为 group1 的采集组。

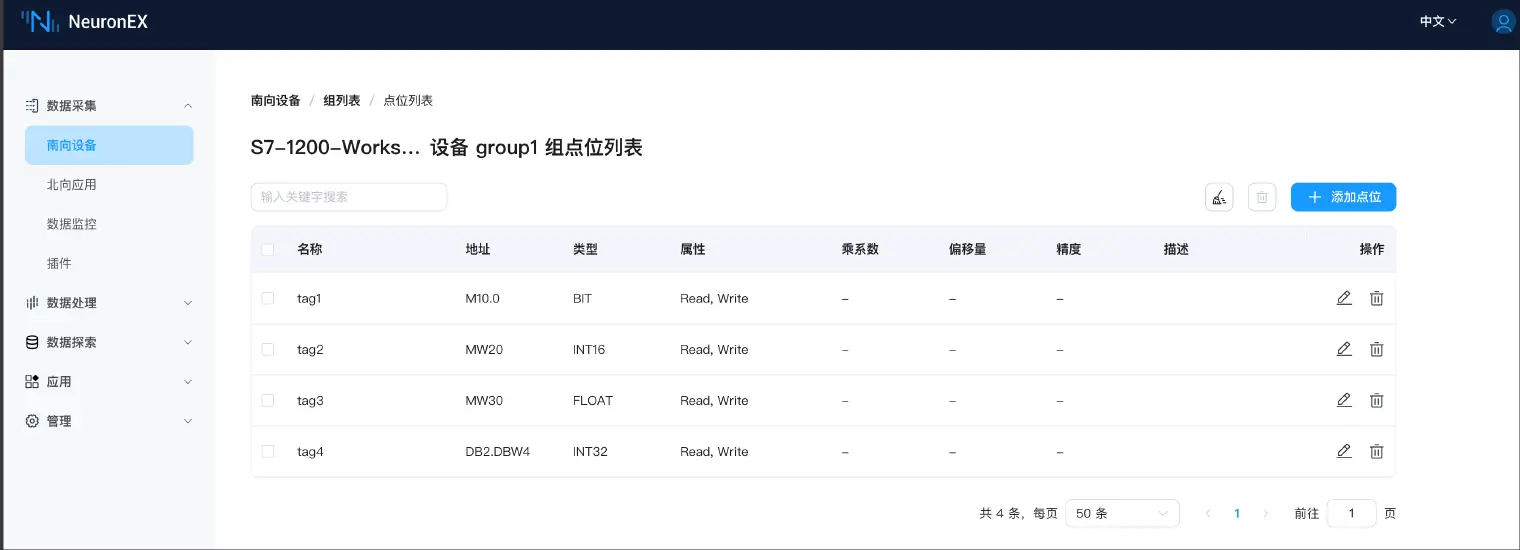

2. 进入采集组并开始「添加点位」，根据您 PLC 中的地址，精确添加如下点位：

数据类型	PLC 地址示例	NeuronEX 配置	地址格式说明
布尔型 (Bit)	M10.0	类型: BIT, 地址: M10.0	M区，第 10 个字节的第 0 位。
整型 (Int)	MW20	类型: INT16, 地址: MW20	M区，起始地址为 20 的字(Word)。
浮点型 (Real)	MW30	类型: FLOAT, 地址: MW30	M区，起始地址为 30 的双字。
DB 块数据	DB2.DBW4	类型: INT32, 地址: DB2.DBW4	DB2中，起始地址为 4 的字。

第四步：监控数据收集

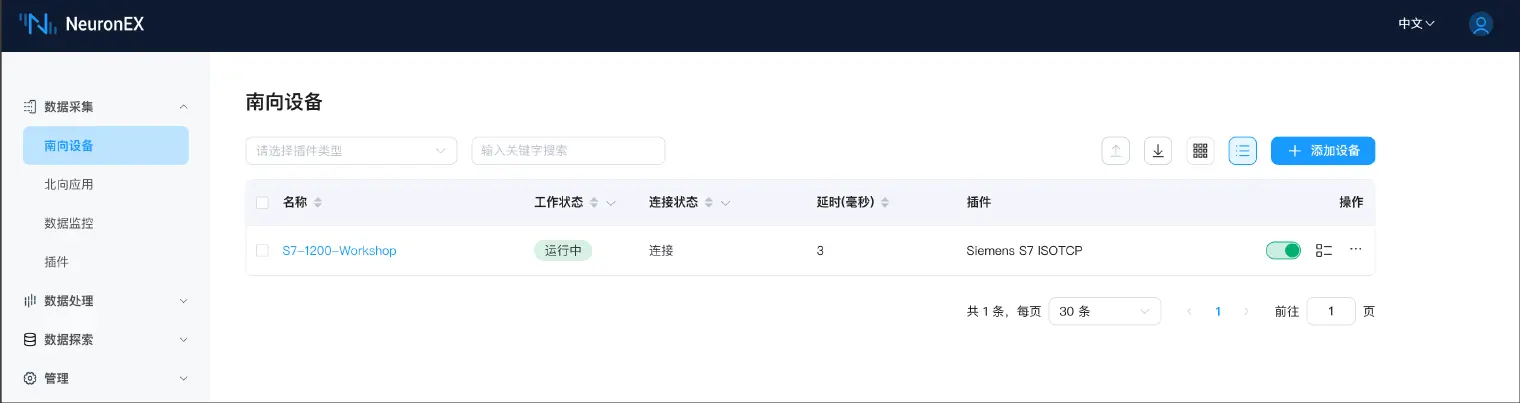

完成第三步以后，您可以在「南向设备」页面，实时查看S7-1200-Workshop 驱动的实时状态，状态为「连接」则表示 NeuronEX 与 S7-1200 之间连接正常。

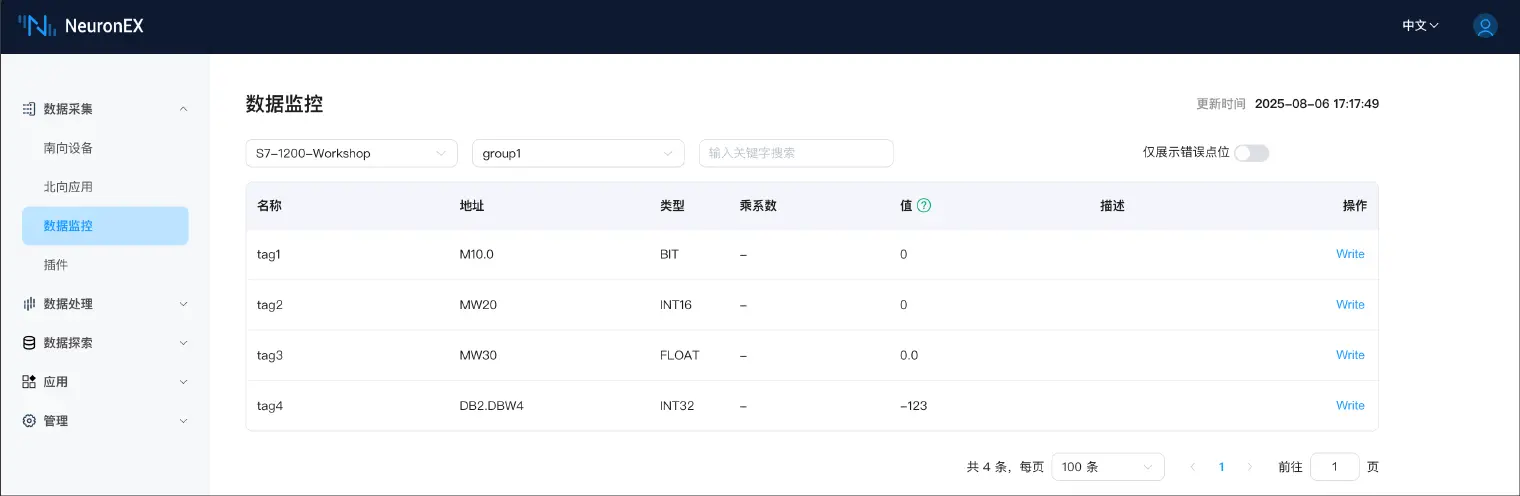

您可以在「数据采集 -> 数据监控」页面实时查看这些点位的值，可以看到 tag4 的值 -123 与博途软件中的值相同。

第五步：配置北向 MQTT 应用

最后，我们来配置数据的「目的地」。

1. 在左侧菜单中选择「北向应用 -> 添加应用」，添加北向 MQTT 应用。

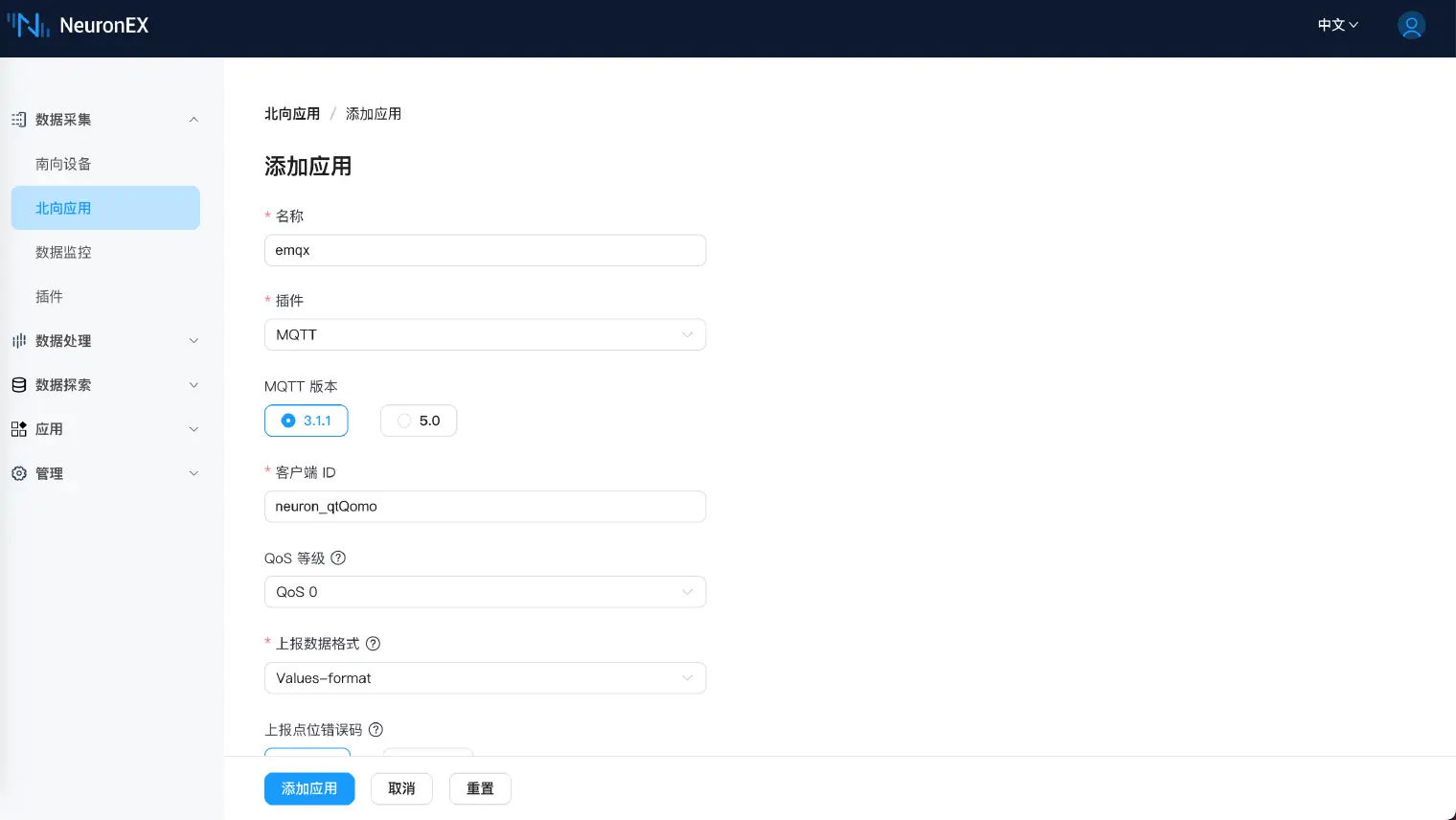

2. 选择「MQTT」插件，配置 MQTT 连接参数：

   • 名称：emqx
   • 服务器地址： broker.emqx.io (公共MQTT Broker)
   • 端口：1883
   • 其他使用默认配置即可

3. 单击「创建」。

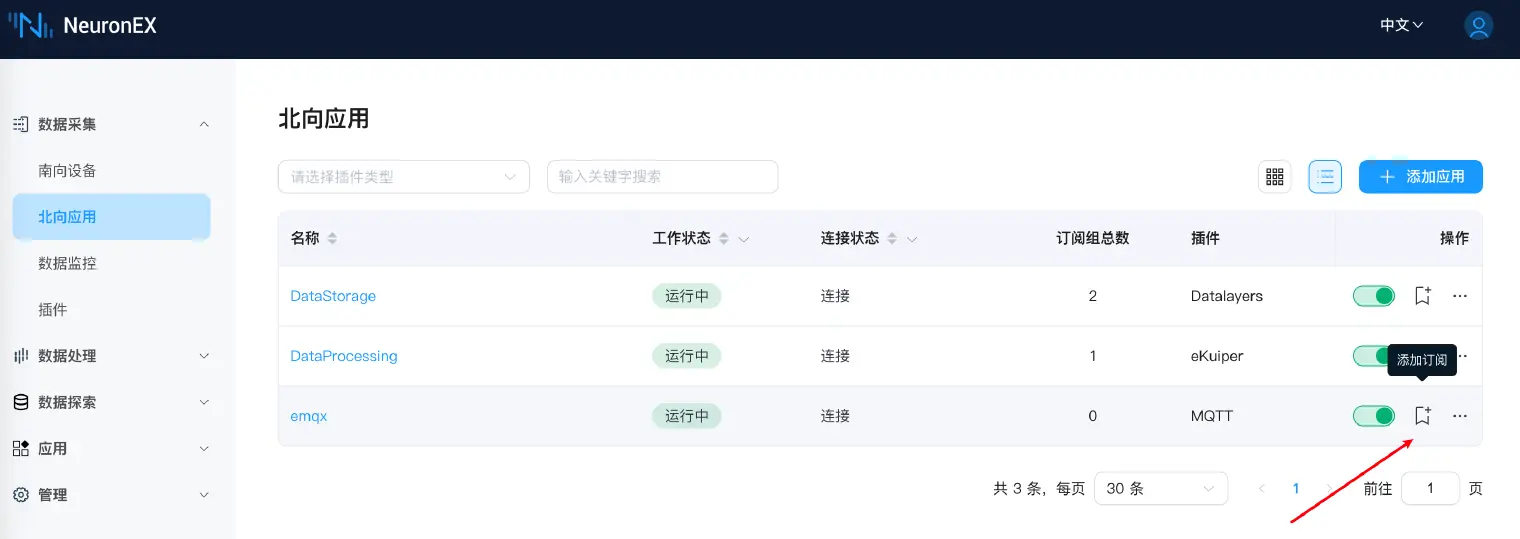

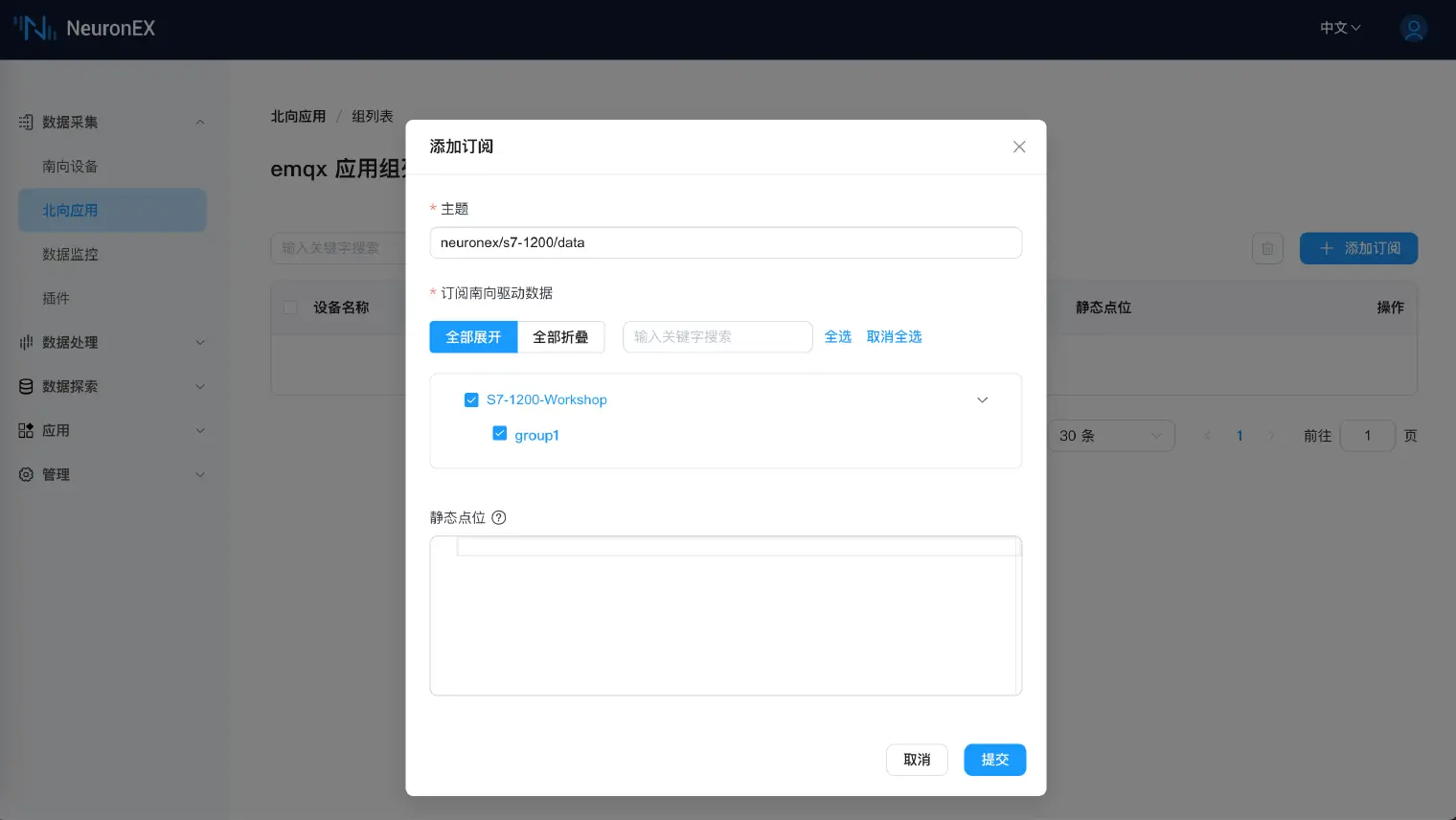

4. 创建好 MQTT 应用后，点击「添加订阅」按钮。



5. 将南向驱动 S7-1200-Workshop 的采集组添加进订阅，其中上报的 MQTT 主题设置为 neuronex/s7-1200/data。



第六步：订阅并验证数据

这是打通数据流的最后一步。

1. 打开您的 MQTTX 客户端，新建连接到 broker.emqx.io:1883，订阅主题 neuronex/s7-1200/data。
2. 您将看到 NeuronEX 采集到的 PLC 数据以标准的 JSON 格式持续推送到 MQTTX 中。

结语

恭喜！您已成功使用 NeuronEX 在 10 分钟内将西门子 S7-1200 PLC 连接到 MQTT。整个过程无需任何代码，只需通过简单的 Web 界面进行配置，就为工业数据收集和云集成建立了稳定高效的通道。

这展示了 NeuronEX 作为现代工业边缘网关的强大能力：既可以深入 OT 层，精细处理设备协议和数据标签，又能与 IT 世界无缝集成，轻松将数据送达到云端。

立即下载 NeuronEX，开启您的工业物联网智能之旅：下载 NeuronEX
