10 分钟将任意 PLC 连接到 MQTT：工业连接的零代码路径

Neuron TeamNeuron Team
2026-2-28产品
10 分钟将任意 PLC 连接到 MQTT：工业连接的零代码路径

将 PLC 数据接入 MQTT 是现代工业数字化的第一步。MQTT 作为轻量级的消息传输协议，凭借其在弱网环境下的可靠传输能力，对实时数据流传输的支持，以及与主流云平台、数据分析工具和 MES 系统的原生兼容性，已成为工业物联网领域的事实标准。

然而，在真实的工厂环境中，将 PLC 数据接入 MQTT 却远比想象中复杂。不同厂商的 PLC 采用不同的通信协议（如 Modbus、OPC UA、西门子 S7、Ethernet/IP 等），传统方案需要为每种协议单独编写驱动程序，部署和维护成本高昂。

本文将分享如何通过 NeuronEX 实现零代码接入，在 10 分钟内将任意 PLC 快速连接到 MQTT。

为什么 PLC 到 MQTT 的转换如此困难？

在深入解决方案之前，让我们先梳理一下核心问题。

协议碎片化

工厂车间的设备来自不同的年代和厂商：

PLC 厂商PLC 型号协议
西门子S7-200/300/400, S7-1200/1500Siemens S7，OPC UA
罗克韦尔MicroLogix, ControlLogix, CompactLogixEthernet/IP
三菱FX 系列，Q系列，A 系列Mitsubishi 1E，Mitsubishi 3E
欧姆龙CS 系列，CJ 系列，CP 系列，NJ 系列Fins TCP，Fins UDP
倍福CX 系列，C 系列Beckhoff ADS，Modbus

每种协议都有自己的数据格式、寻址方式和通信机制。传统方案需要为每种协议开发和维护独立的驱动程序。

数据格式不统一

即使成功采集到数据，不同 PLC 的数据格式也千差万别：

  • 寄存器地址：40001（Modbus）vs DB1.DBD0（Siemens）vs N7:0（Allen-Bradley）
  • 数据类型：INT16、FLOAT、BOOL、STRING...
  • 字节序：大端 vs 小端

这些数据需要经过标准化处理后才能发送到 MQTT。

部署和维护成本高

传统接入方案往往依赖专用硬件网关，不仅初始采购成本高，还需承担后续一系列隐性支出：硬件网关的部署和调试需要专业工程师现场操作，耗时耗力；针对不同 PLC 协议的驱动适配、固件升级与故障排查，均需支付额外的技术服务费用。

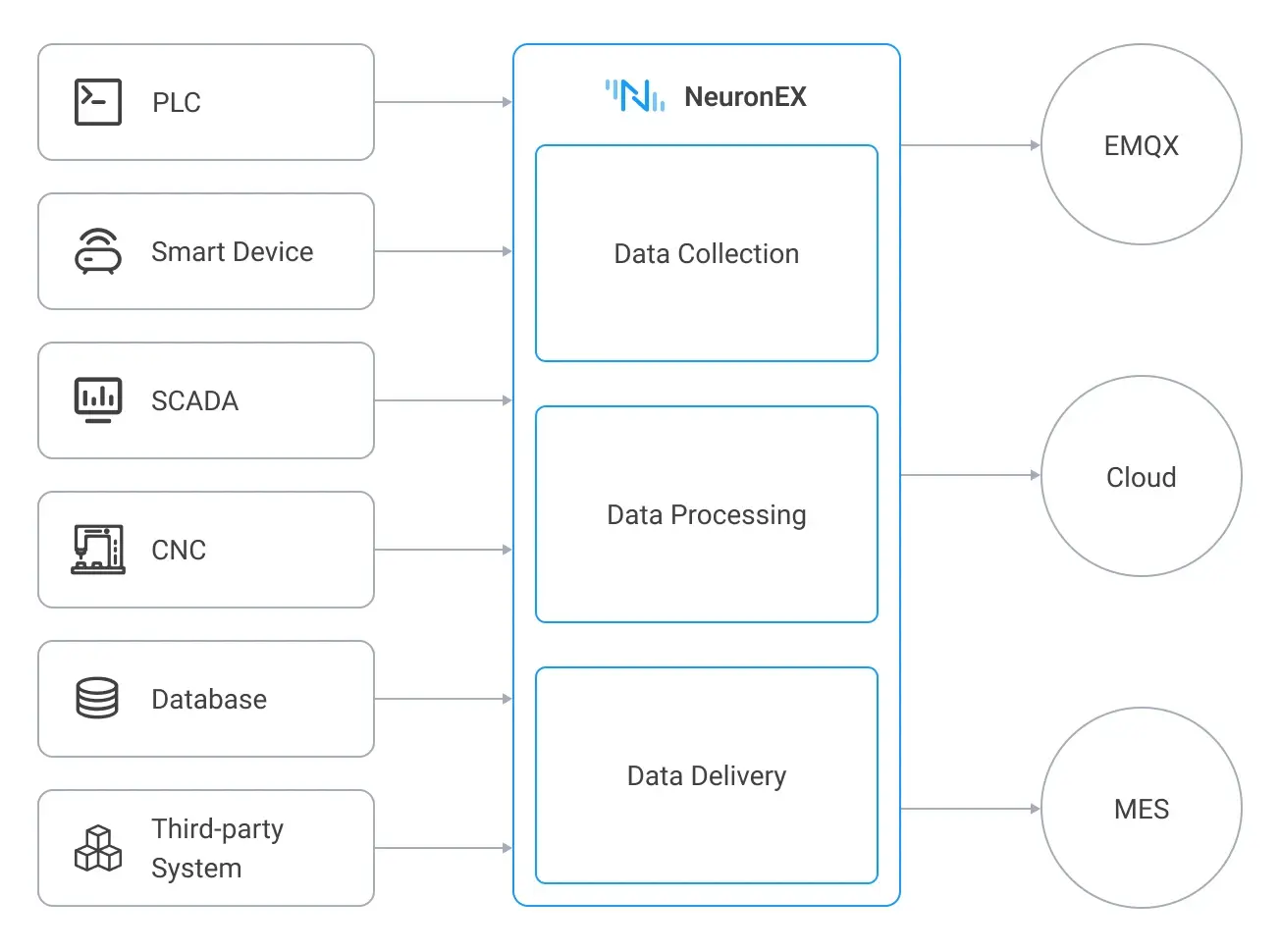

NeuronEX：无缝连接 OT 和 IT 系统

NeuronEX 是一款专为工业场景设计的工业边缘网关软件，它将协议转换、数据处理和 MQTT 发布整合到一个轻量级的软件中。

NeuronEX 支持 100 多种工业协议，从 Modbus、OPC UA 到西门子 S7。作为通用的工业数据中枢，它从各种不同的工厂资产中收集数据，并将其标准化，以便进行分析和采取行动。

支持的完整协议列表：数采插件列表 | EMQX Neuron 文档

极致的易用性：零代码、自动化配置

NeuronEX 显著降低了 PLC 接入的技术门槛，使工程师能够专注于业务逻辑而非协议细节：

自动化的点位发现

针对 OPC UA 等现代协议，NeuronEX 支持一键扫描南向设备点位，自动识别并导入 PLC 内部的数据结构，无需手动输入寄存器地址。

批量管理与快速迁移

支持点位和驱动的批量导入与导出功能。对于拥有成千上万个点位的大型项目，工程师可以通过 Excel/CSV 模板快速完成配置，极大地提升了部署效率。

直观的连通性诊断

内置网络连接测试工具和驱动状态监控模块，可实时查看每个驱动的延时、发送/接收字节数及错误率，帮助运维人员在秒级定位通信故障。

可视化监控与反控

通过 Web 界面即可实时观察采集到的数据流，并支持对 PLC 寄存器的反向写入操作，实现闭环控制。

卓越的并发性能：高吞吐、低延迟

NeuronEX 不仅解决了「连得上」的问题，更在高负载工业环境下确保了「传得稳」：

单节点 100,000+ 点位支持

在典型测试场景下（如西门子 S7 驱动），NeuronEX 能够同时管理 10 个驱动，每个驱动配置 10 个采集组，每秒采集 10 万个浮点型点位，满足大规模产线的数据数采需求。

极低的资源占用

即便在处理 5 万个并发点位时，内存占用仅约 355MB，CPU 使用率保持在 25% 左右。这意味着 NeuronEX 可以轻松运行在树莓派、工业网关等各类轻量化边缘硬件上。

毫秒级响应能力

具备毫秒级的数据下发响应时间，确保了控制指令从云端或边缘侧到 PLC 执行机构的实时性。

10 分钟实战：Modbus PLC 到 MQTT

让我们通过一个完整的实战案例来演示整个连接流程。

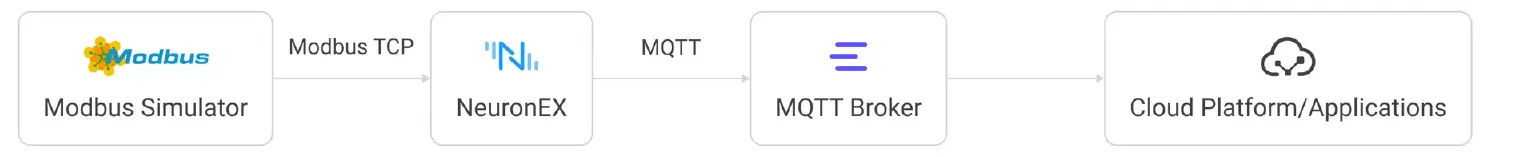

架构概览

前提条件

  • PLC 或模拟器：本例使用 Modbus TCP 模拟器（PeakHMI Slave Simulators）
  • NeuronEX：通过 Docker 快速部署
  • MQTT Broker：使用公共 Broker broker.emqx.io
  • MQTT 客户端：使用 MQTTX 验证数据

步骤 1：启动 NeuronEX

# 拉取 Docker 镜像
docker pull emqx/neuronex:latest

# 启动容器
docker run -d --name neuronex -p 8085:8085 --log-opt max-size=100m --privileged=true emqx/neuronex:latest

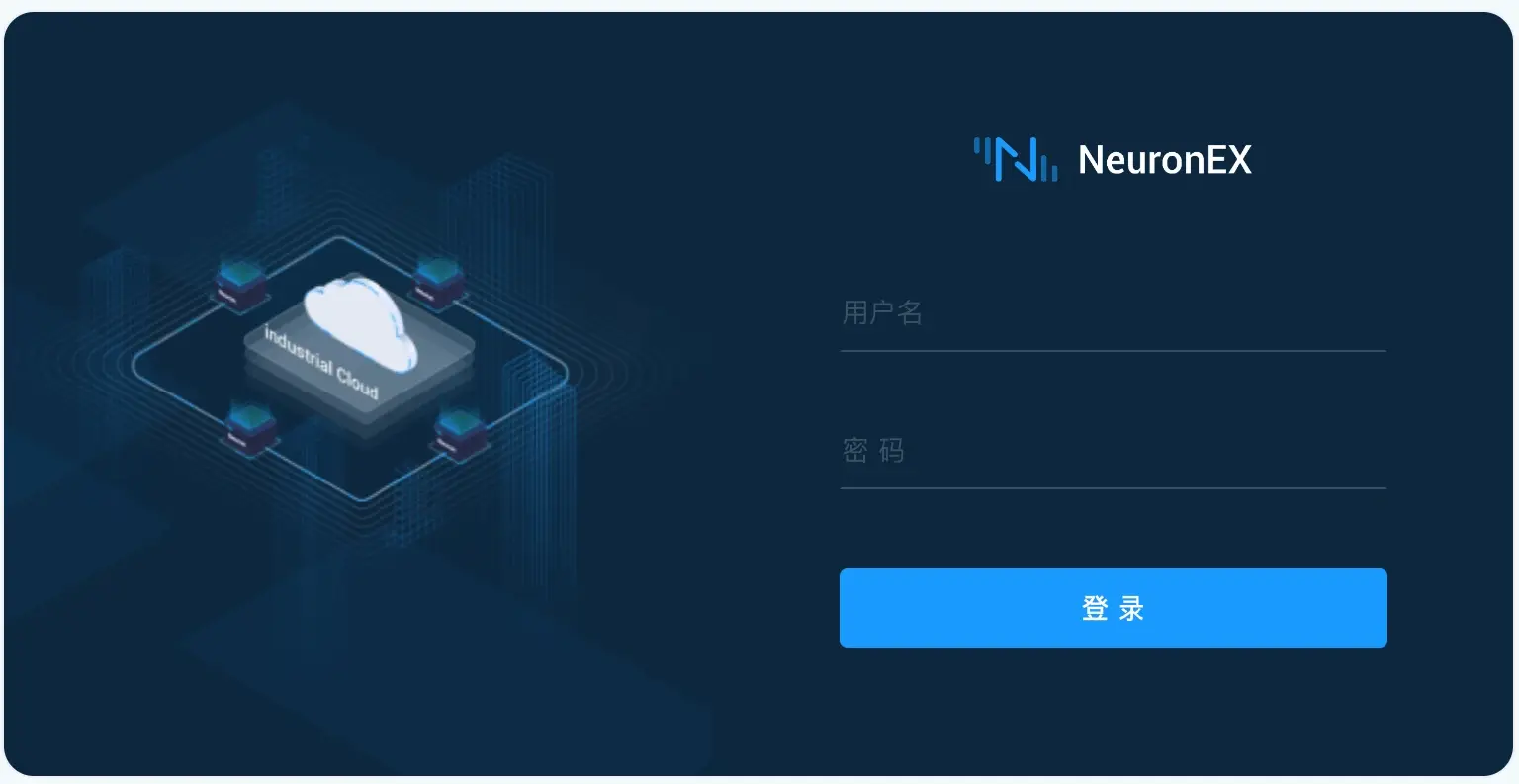

访问 http://localhost:8085

使用默认账号登录：用户名：admin；密码：0000

步骤 2：添加南向设备（数据源）

南向设备是 NeuronEX 与 PLC 之间的连接。

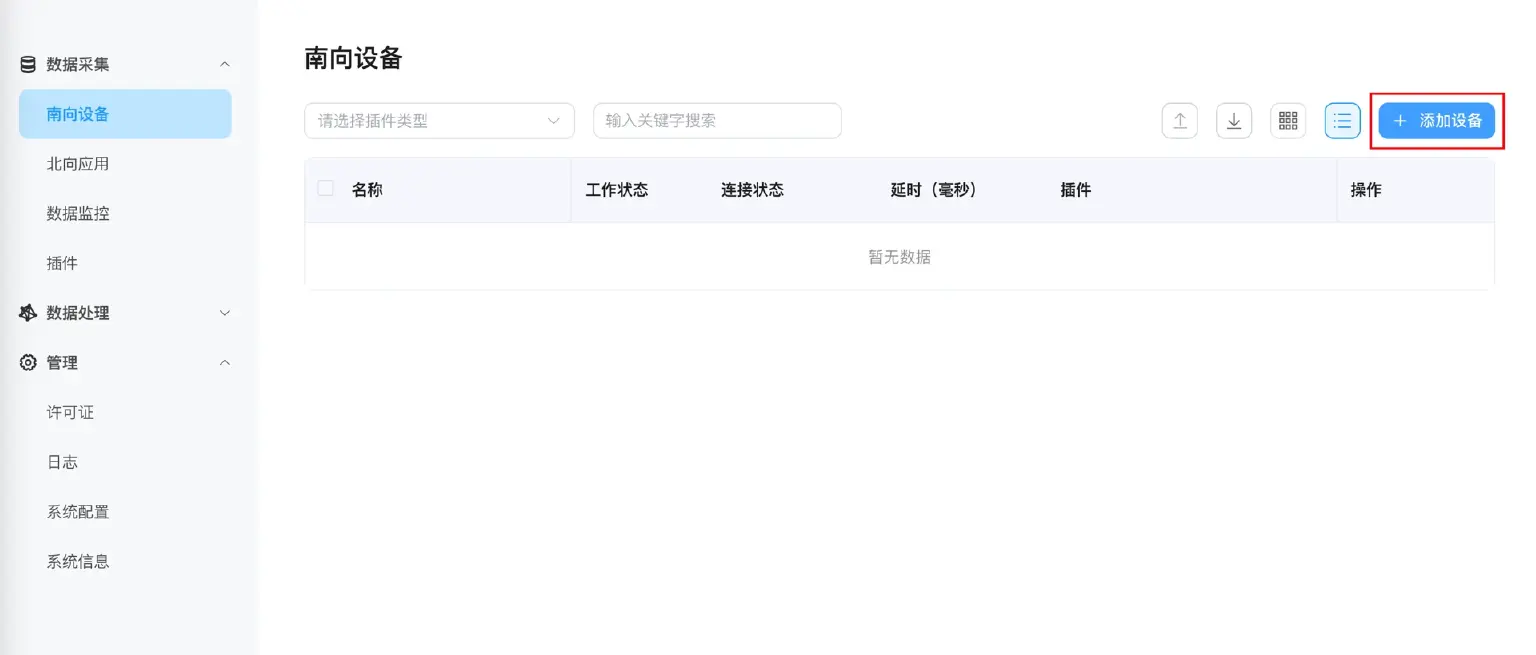

  1. 进入「数据采集」→「南向设备」
  2. 点击「添加设备」
  3. 配置设备参数：
    • 名称：modbus-tcp-1
    • 插件：选择「Modbus TCP」
    • IP 地址：填写模拟器的 IP（如 192.168.1.100）
    • 端口：502（Modbus TCP 默认端口）
    • 其他参数保持默认
  4. 点击「添加设备」

步骤 3：创建采集组和点位

采集组用于将数据点分组，每个组可以设置独立的采集频率。

创建采集组

  1. 点击刚创建的 modbus-tcp-1 设备卡片
  2. 点击「创建组」
  3. 配置组参数：
    • 组名称：group-1
    • 采集间隔：1000（毫秒，即每秒采集一次）

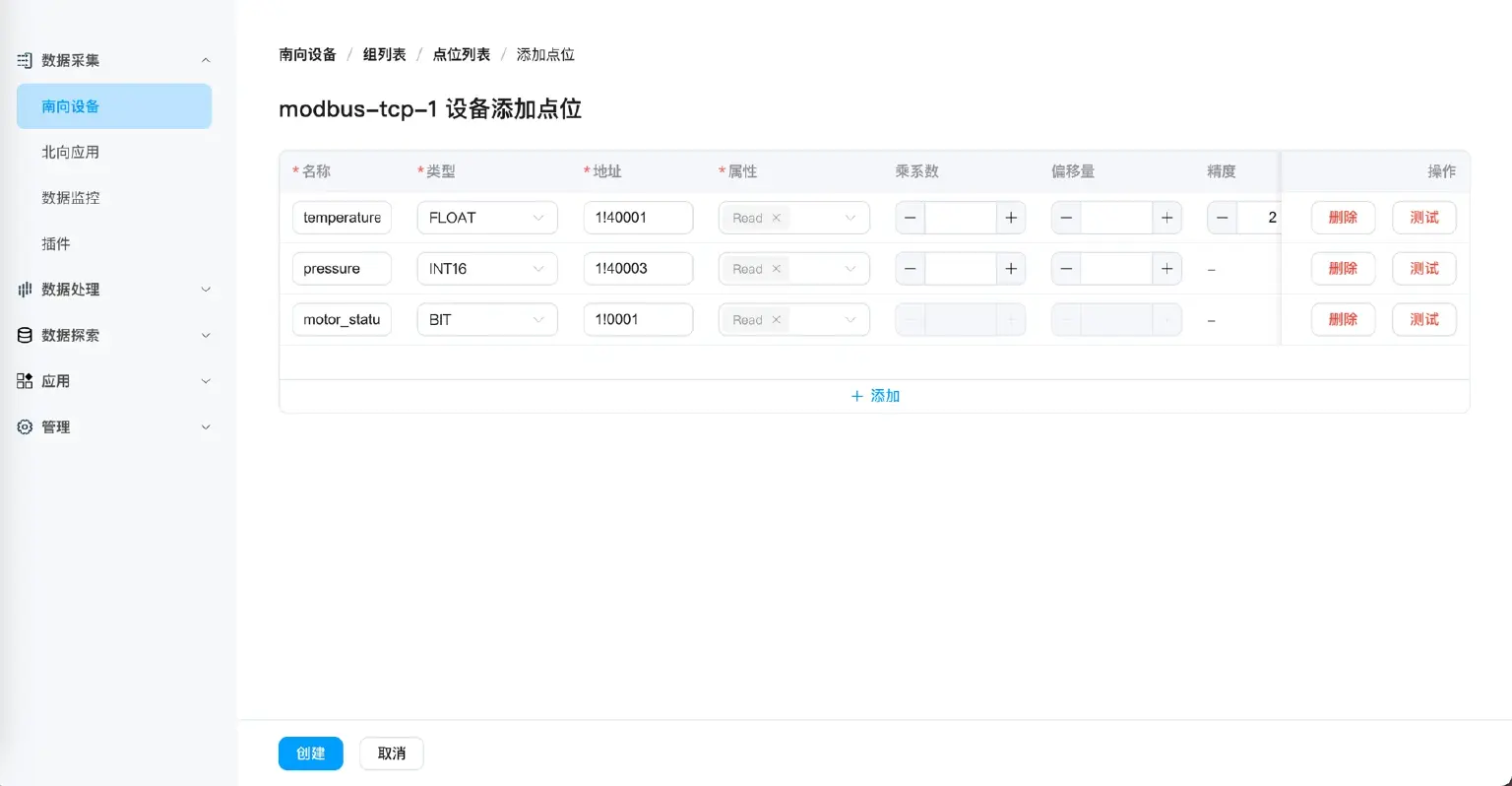

添加数据点位

  1. 点击 group-1 组的「点位列表」
  2. 点击「添加点位」
  3. 配置点位参数：
点位名称属性数据类型地址说明
temperatureReadFLOAT1!40001温度传感器
pressureReadINT161!40003压力传感器
motor_statusReadBIT1!00001电机状态

地址格式说明：

  • 1!40001：1 是站点号，40001 是保持寄存器地址
  • 1!00001：1 是站点号，00001 是线圈地址
  1. 点击「创建」

完成点位创建后，设备状态会自动变为「已连接」。

步骤 4：验证数据采集

  1. 进入「数据采集」→「数据监控」
  2. 选择南向设备：modbus-tcp-1
  3. 选择组：group-1
  4. 查看实时数据

在这里，您将看到每个点位的实时值。

步骤 5：配置北向应用（MQTT 发布）

北向应用用于将采集到的数据发送到外部系统。

创建 MQTT 应用

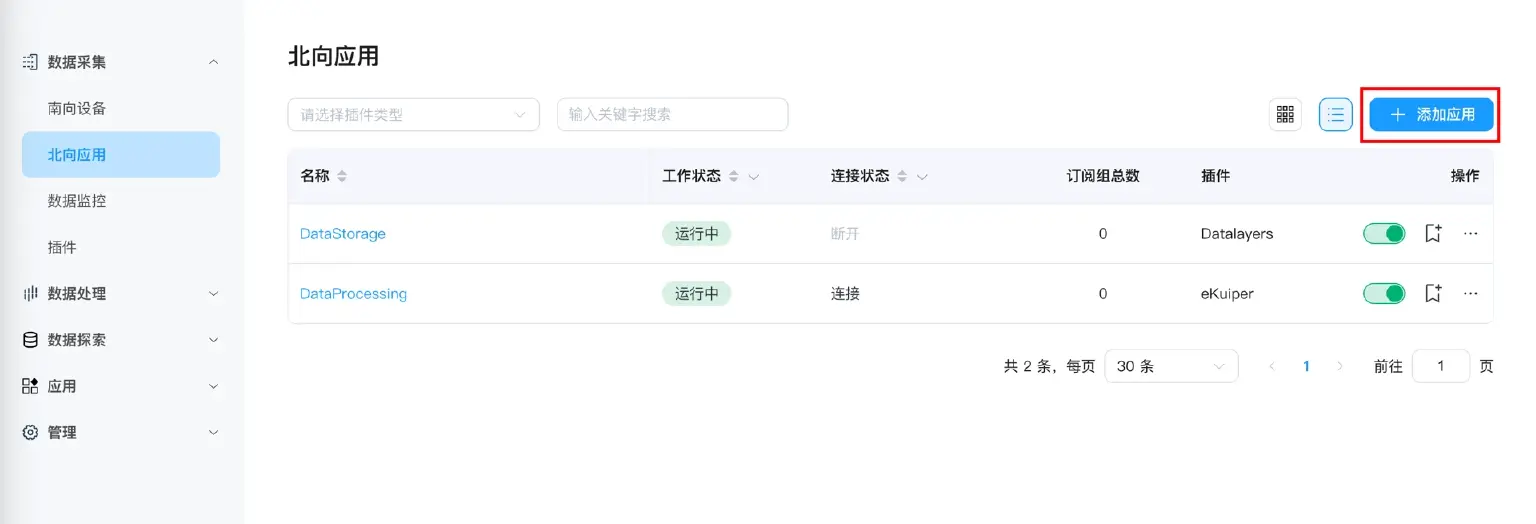

  1. 进入「数据采集」→「北向应用」
  2. 点击「添加应用」
  3. 配置应用参数：
    • 名称：mqtt-broker
    • 插件：选择「MQTT」

配置 MQTT 连接

  1. 在应用配置页面填写：
    • 服务器地址：broker.emqx.io（公共 MQTT Broker）
    • 服务器端口：1883
    • 客户端 ID：neuron-client-001（可选）
    • 用户名/密码：留空（公共 Broker 无需认证）
  2. 点击「提交」

应用状态会变为「运行中」。

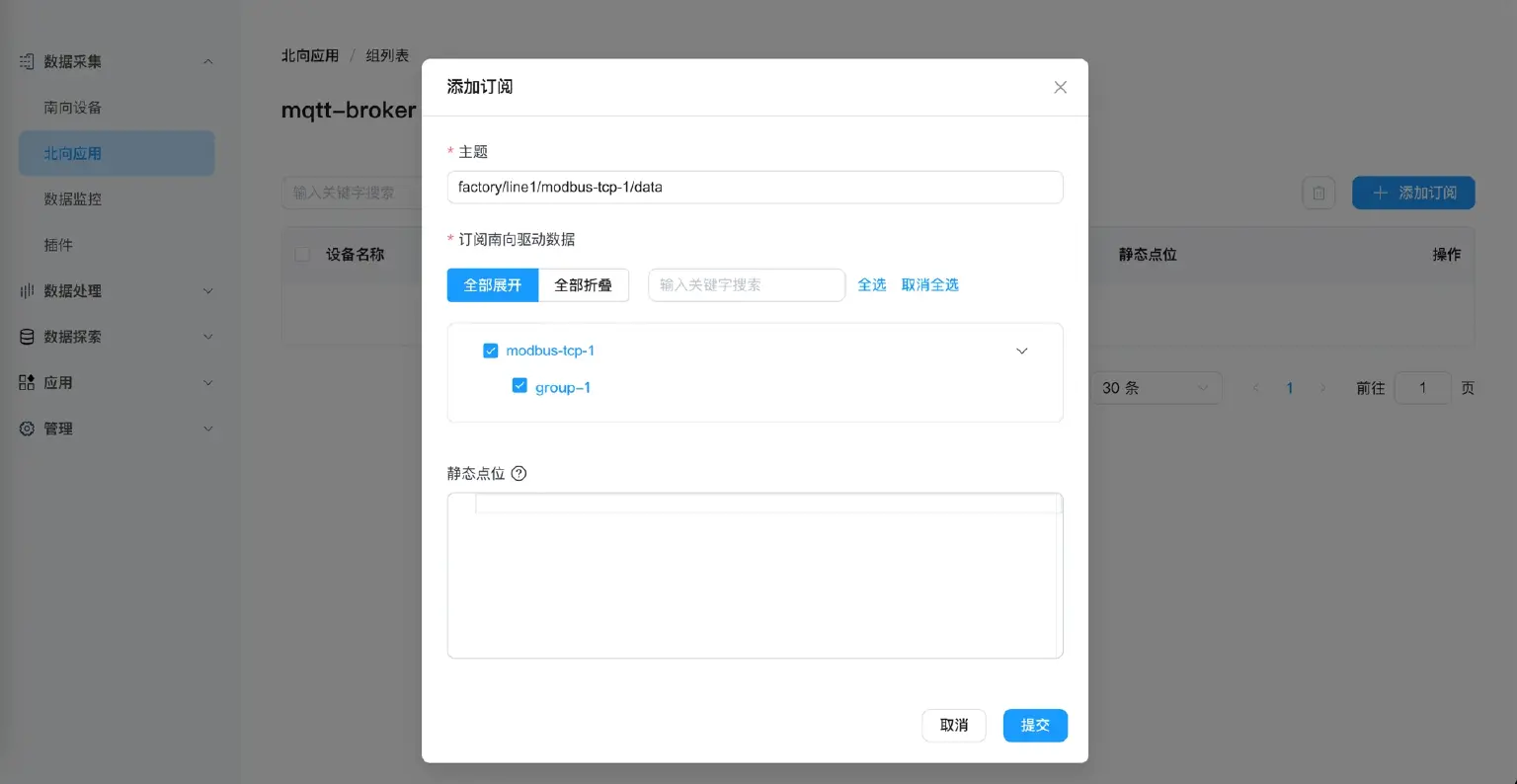

订阅南向数据组

  1. 点击 mqtt-broker 应用的「添加订阅」
  2. 配置订阅参数：
    • 主题：factory/line1/modbus-tcp-1/data（自定义主题）
    • 订阅南向驱动数据：选择 modbus-tcp-1 → group-1
  3. 点击「提交」

步骤 6：验证 MQTT 数据

使用 MQTTX 客户端验证数据是否成功发布到 MQTT Broker。

  1. 打开 MQTTX，创建新连接：
    • 名称：Test Connection
    • Host：broker.emqx.io
    • Port：1883
  2. 添加订阅：
    • Topic：factory/line1/modbus-tcp-1/data
  3. 查看接收到的数据：
{
  "timestamp": 1706745600000,
  "node_name": "modbus-tcp-1",
  "group_name": "group-1",
  "values": {
    "temperature": 23.3,
    "pressure": 88,
    "motor_status": 1
  }
}

恭喜！您已经在 10 分钟内完成了从 Modbus PLC 到 MQTT 的完整数据链路。

进阶功能：支持更多 PLC 协议

以上示例通过 Modbus 模拟器演示了数据采集流程。实际上，NeuronEX 支持超过 100 种工业协议，且连接过程均如本文所示般简单直观。您可以在这里找到详细教程：

进阶功能：边缘数据处理

NeuronEX 不仅能采集和转发数据，还能在边缘端进行实时数据处理。

使用场景

  • 数据过滤：只上传超过阈值的数据（如温度 > 80°C）
  • 数据转换：单位转换（PSI → Bar）、数值计算（+1、×0.9）
  • 数据聚合：计算平均值、最大值、最小值
  • 告警触发：实时检测异常并发送告警

快速示例：温度超限告警

场景：当温度超过 80°C 时，发送告警到独立的 MQTT 主题。

1. 订阅数据到数据处理模块

在「数据采集」→「北向应用」中，找到默认的 DataProcessing 应用，添加订阅：

  • 订阅 modbus-tcp-1 → group-1

数据会自动流入数据处理模块的 neuronStream 数据流。

2. 创建处理规则

进入「数据处理」→「规则」，点击「新建规则」：

SQL 语句：

SELECT
  timestamp,
  node_name,
  values.temperature as temp
FROM neuronStream
WHERE values.temperature > 80

3. 配置动作（Sink）

在「动作」模块点击「添加」，选择「MQTT」：

  • 服务器地址：broker.emqx.io:1883
  • 主题：factory/alerts/high-temperature
  • 数据模板：
{
  "alert_type": "high_temperature",
  "device": "{{.node_name}}",
  "temperature": {{.temp}},
  "timestamp": {{int64 .timestamp}}
}

4. 验证告警

在 MQTTX 中订阅 factory/alerts/high-temperature，当温度超过 80°C 时，你会收到告警消息。

立即开始

将 PLC 连接到 MQTT 不应该是一个复杂、昂贵且耗时的项目。NeuronEX 通过以下方式简化了整个流程：

  • 100+ 协议开箱即用：无需为每种 PLC 编写驱动
  • 零代码配置：Web 界面可视化操作，10 分钟完成配置
  • 轻量级部署：Docker 容器，200MB+ 镜像，256MB 内存
  • 边缘计算能力：SQL 流计算 + AI 算法集成

立即开始您的工业数字化之旅，让数据流动起来。

下载安装

Docker 部署（推荐）：

docker pull emqx/neuronex:latest
docker run -d --name neuronex -p 8085:8085 --log-opt max-size=100m --privileged=true emqx/neuronex:latest

其他安装方式：

学习资源

获取支持

免费试用

申请 30 天免费试用 License：免费申请 NeuronEX License
