工业物联网数据桥接教程:KNX 桥接到 MQTT

本文将介绍如何使用 Neuron 从 KNX 设备中采集数据,将数据上传到 EMQX,并使用 MQTTX 进行查看。

我们将使用运行 Linux 系统的机器来安装 EMQX、MQTTX 和 Neuron。由于 ETS 和 KNX Virtual 仅支持 Windows,我们将运行一个 Windows 虚拟机来模拟 KNX 安装。

KNX 桥接到 MQTT 的架构如下图所示:

KNX 桥接到 MQTT 的架构图

EMQX 快速使用

EMQX 提供多种安装方式,用户可在安装指南在中查看详细的安装方式。本实例采用容器化部署的方式,以便于最快开始体验 EMQX。

运行以下命令获取 Docker 镜像:

docker pull emqx/emqx:5.1.0

运行以下命令启动 Docker 容器

docker run -d --name emqx -p 1883:1883 -p 8081:8081 -p 8083:8083 -p 8084:8084 -p 8883:8883 -p 18083:18083 emqx/emqx:5.1.0

通过浏览器访问 http://localhost:1883(localhost 可替换为您的实际 IP 地址)以访问 EMQX Dashboard 管理控制台,进行设备连接与相关指标监控管理。本教程保持 docker 启动即可,如有兴趣可以参考文档在控制台体验更多功能。

初始用户名: admin ,初始密码:public

使用 ETC 配置 KNX Virtual

To keep things simple, we will simulate a KLiX (D0), a dimming actuator (D0), a blinds/shutter actuator (D2) and a switch actuator (D7) in KNX Virtual. The association between addresses and group objects is shown in the following image.

我们需要下载并安装 KNX Virtual 。关于如何使用 ETS 和 KNX Virtual 模拟 KNX 安装,可以参考官方博客或者视频教程 KNX Virtual Basics

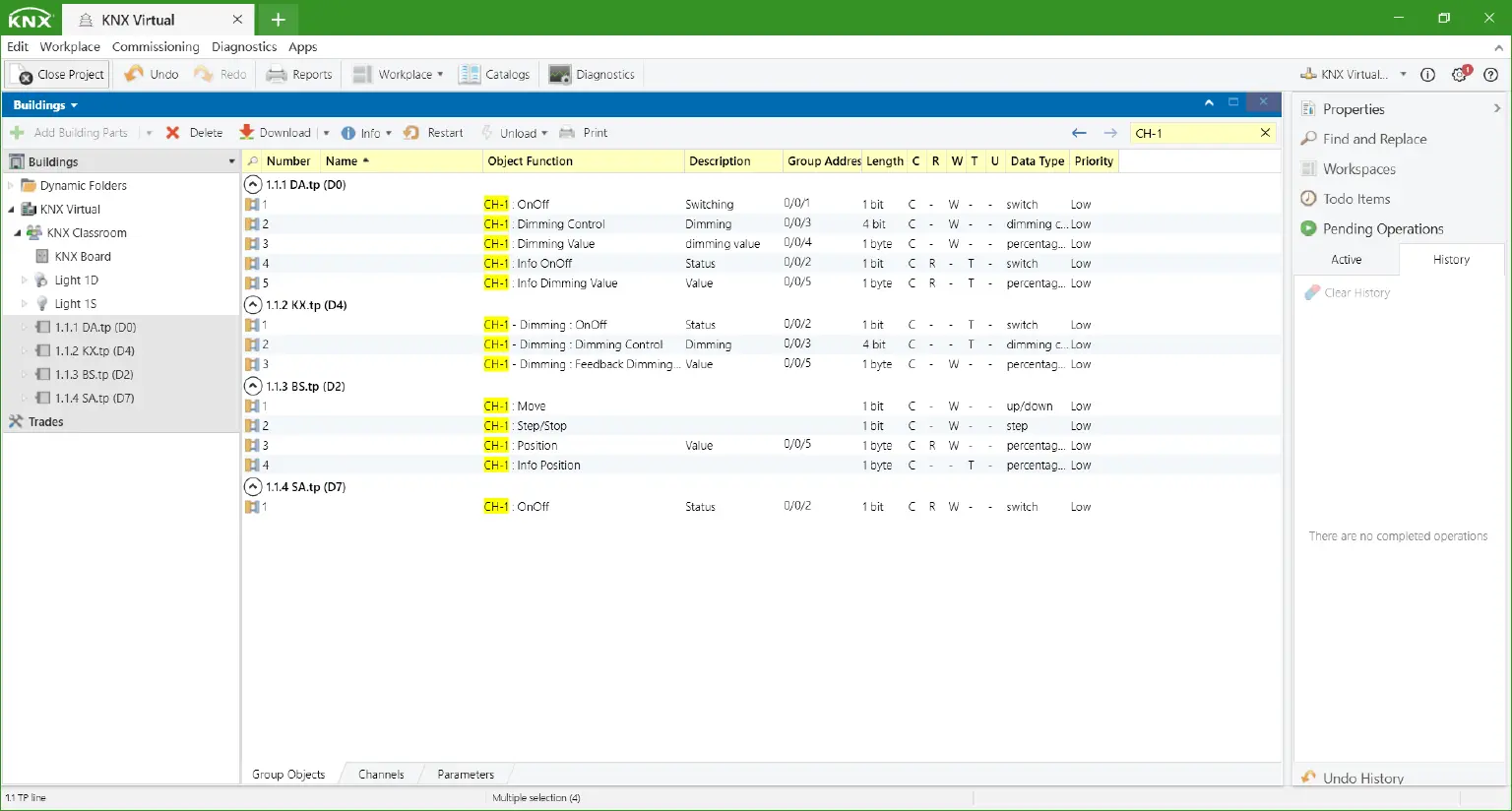

为了简化操作,我们将在 KNX Virtual 中模拟一个 KLiX(D0),一个调光执行器(D0),一个百叶窗/卷帘执行器(D2)和一个开关执行器(D7)。地址和组对象之间的关联关系如下图所示。

使用 ETC 配置 KNX Virtual

Neuron 快速开始

Neuron 提供多种安装方式,查阅安装指南以获取详细的 Neuron 安装说明。

打开 Web 浏览器,输入运行 Neuron 的网关地址和端口号,即可进入到管理控制台页面,默认端口号为 7000。通过浏览器访问 http://localhost:7000 (localhost 可替换为您的实际 IP 地址)。

第一步. 登录

页面打开后,进入到登录界面,用户可使用初始用户名与密码登录(初始用户名:admin,初始密码:0000)。

第二步. 添加南向节点

在 Neuron 仪表板中,点击配置 -> 南向设备管理 -> 添加设备来添加一个 knx 节点。

添加设备

第三步. 配置 knx 节点

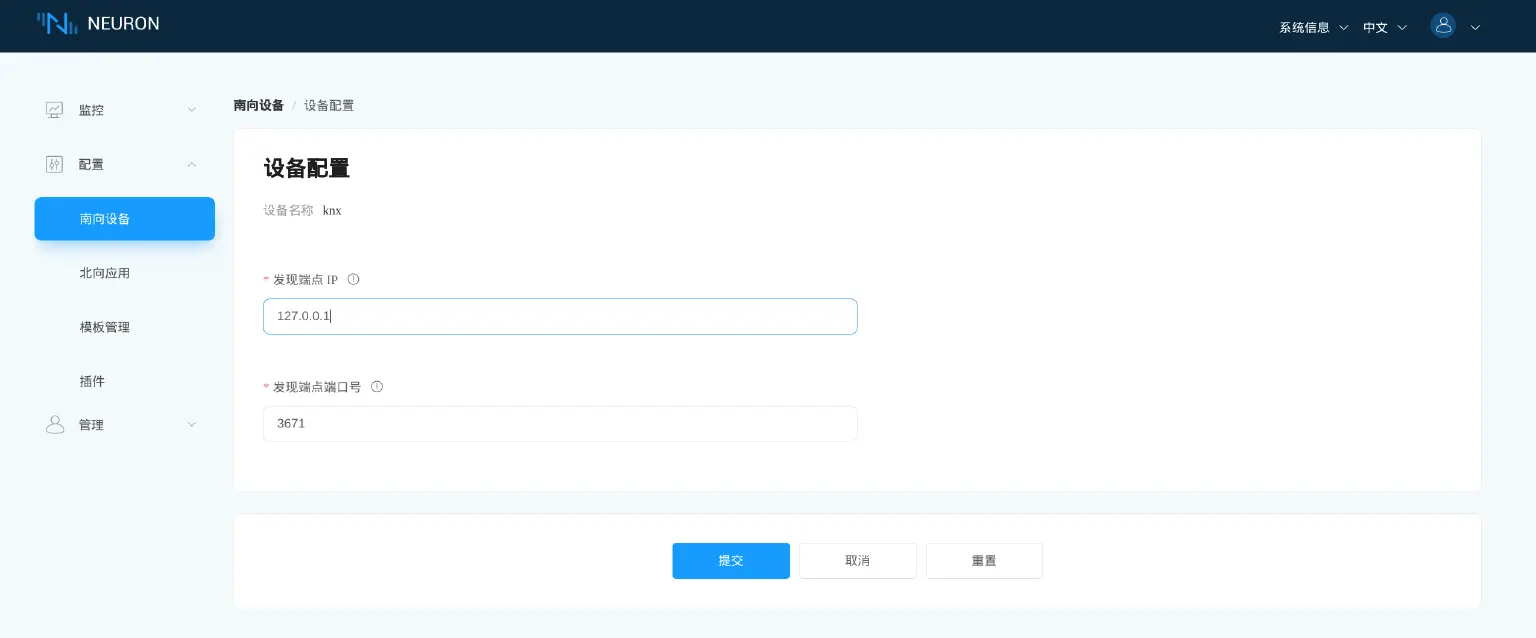

配置新创建的 knx 节点, 如下图所示。

配置 knx 节点

第四步. 创建组

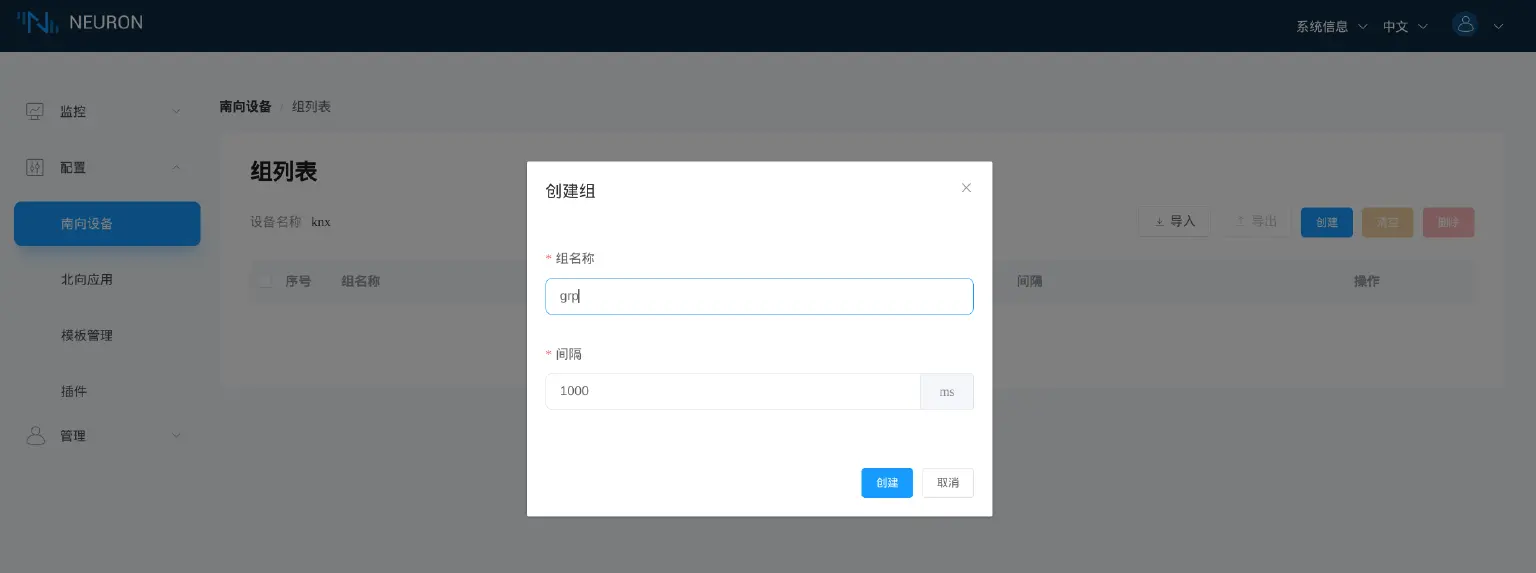

点击 knx 节点进入组列表页面,点击创建,弹出创建组对话框。填写参数并提交:

  • 组名称:grp
  • 间隔: 1000

创建组

第五步. 添加数据点位

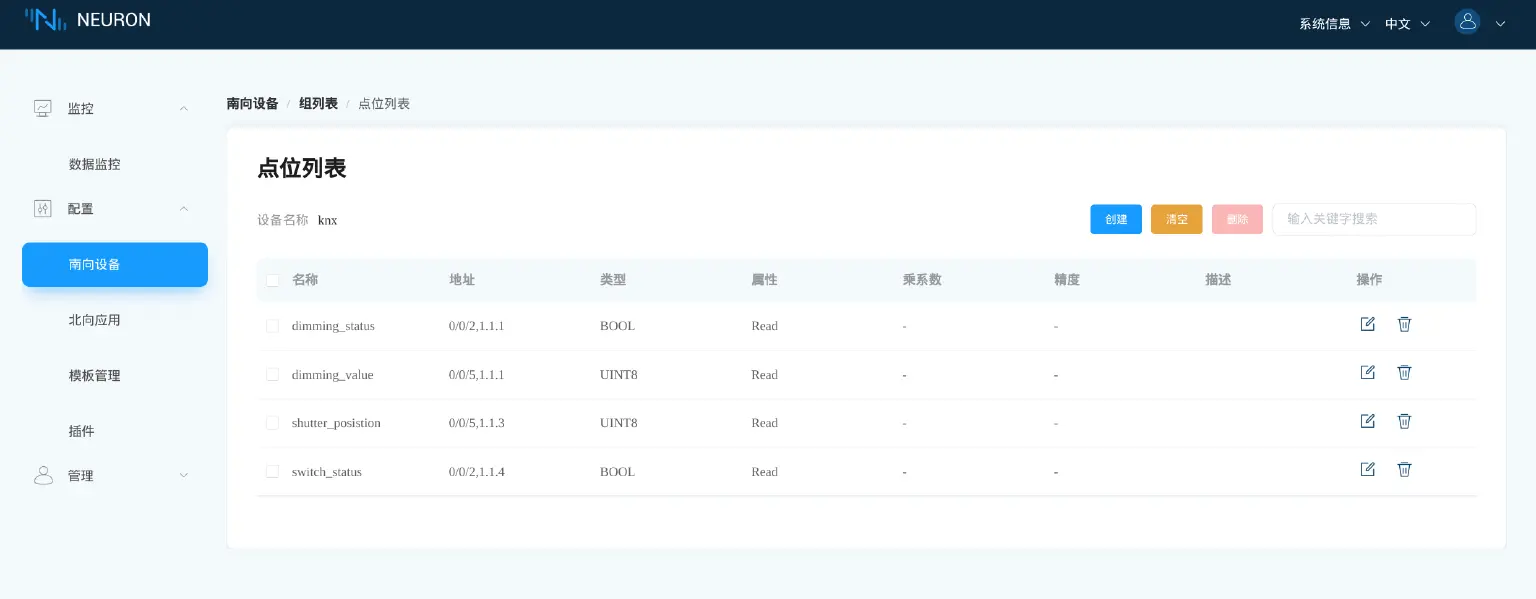

对应 KNX Virtual 中的配置,为调光执行器、百叶窗执行器和开关执行器添加四个点位。

添加数据点位

第六步. 数据监控

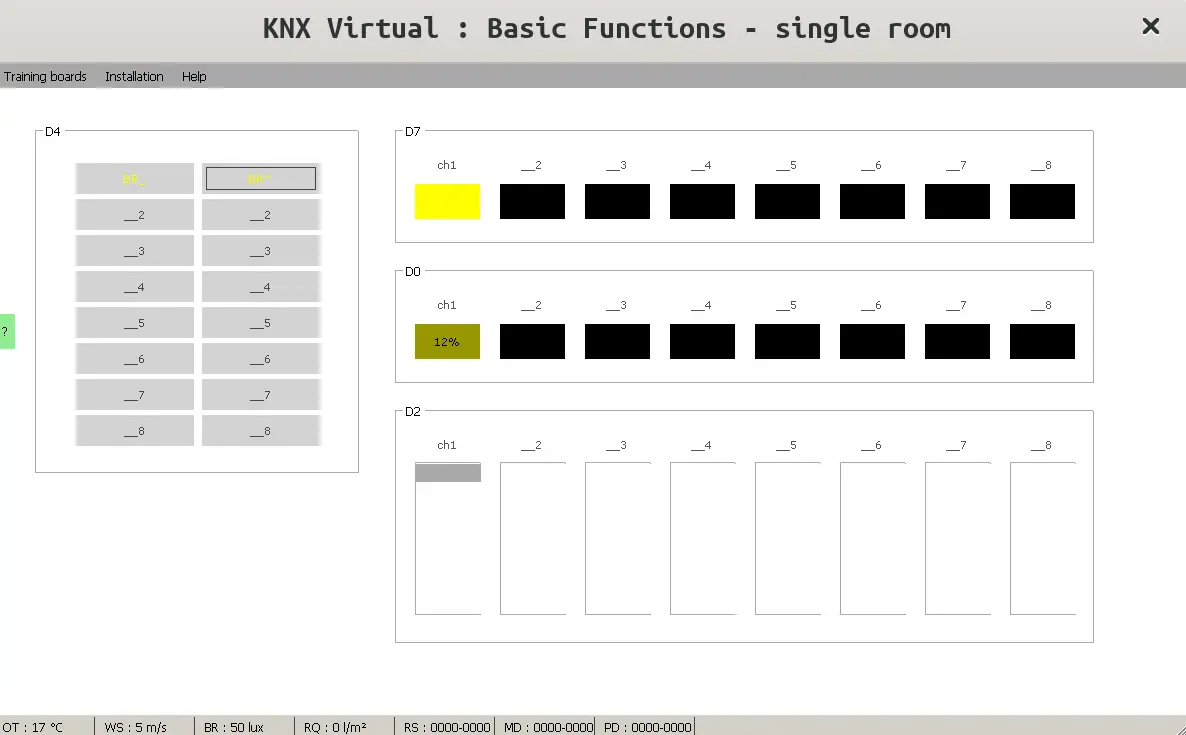

点击监控 -> 数据监控,查看已创建点位读取到的数值,如下图所示。

数据监控 1

数据监控 2

第七步. 添加北向应用

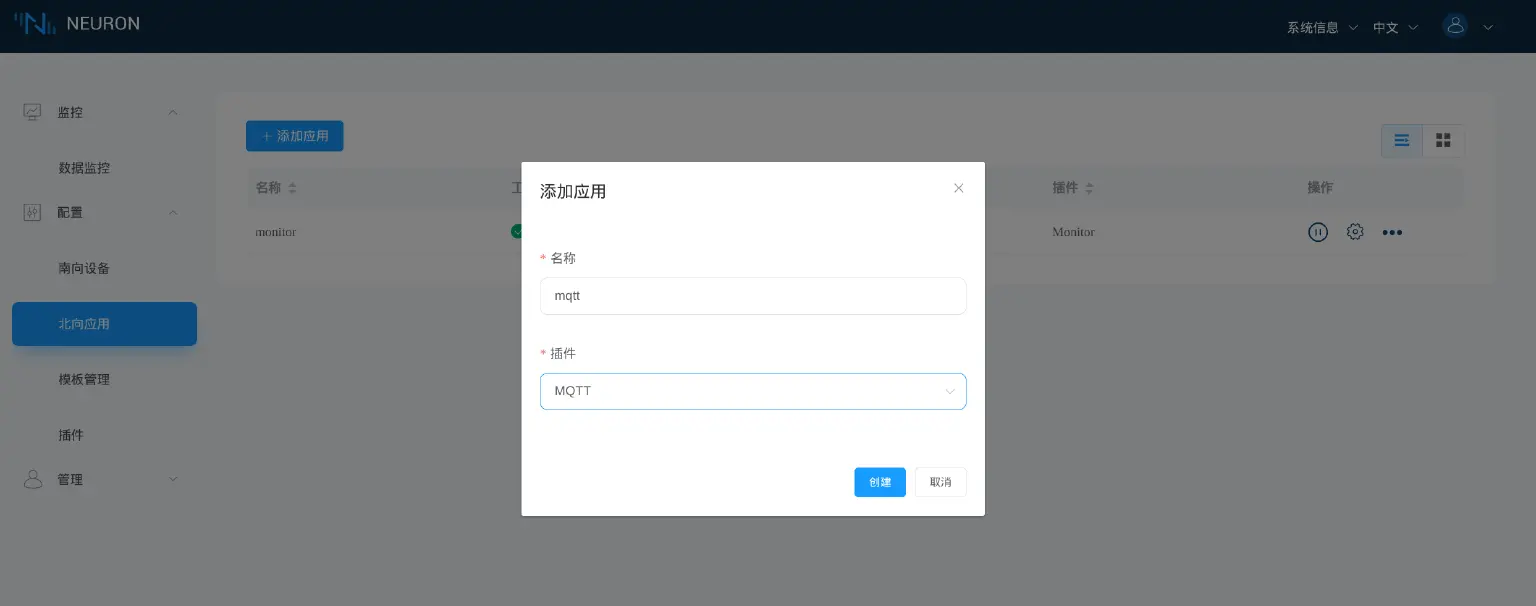

在 Neuron 仪表板中,点击配置 -> 北向应用 -> 添加应用来添加一个 mqtt 节点。

添加北向应用

第八步. 配置 mqtt 节点

配置 mqtt 节点连接到之前启动的 EMQX 服务器。

配置 mqtt 节点

第九步. 添加订阅

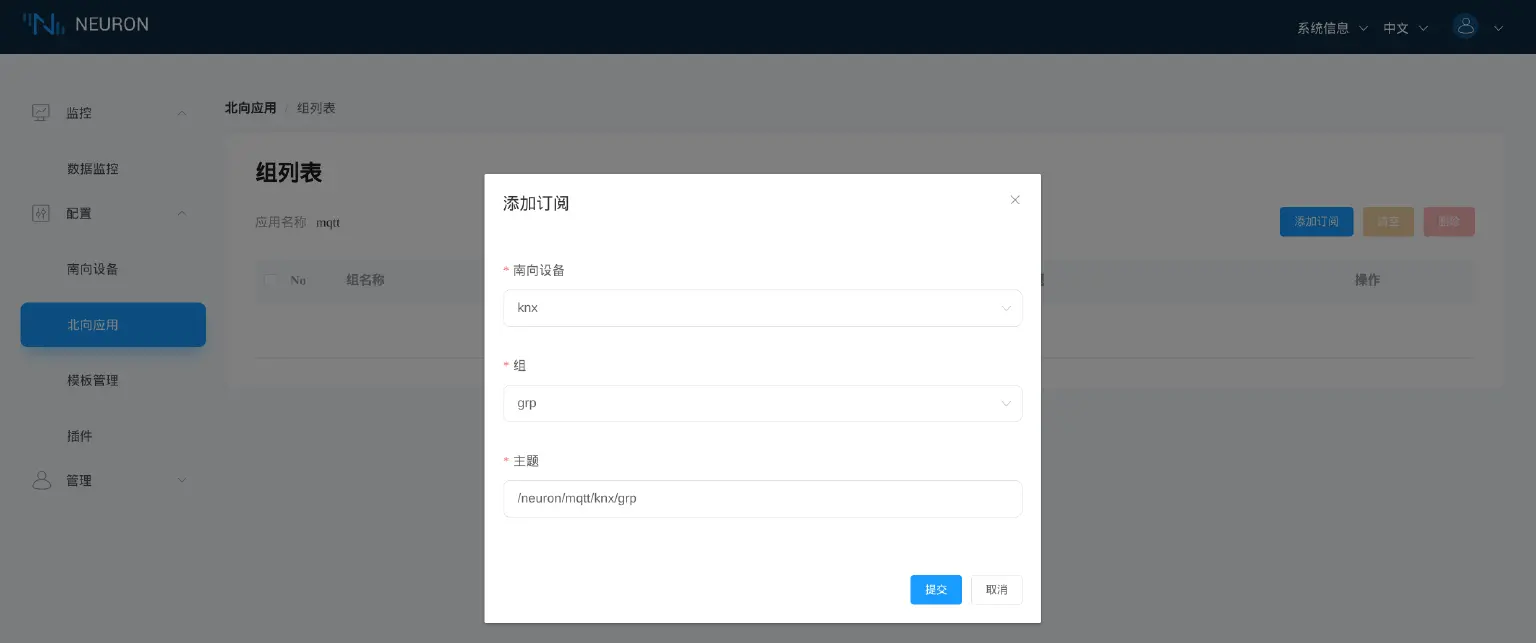

点击刚创建的 mqtt 应用节点进入组列表页面,点击添加订阅 。订阅成功后,Neuron 会将数据发布到 MQTT 主题 /neuron/mqtt/knx/grp 中。

添加订阅

使用 MQTTX 查看数据

现在,您可以使用 MQTT 客户端连接到 EMQX 并查看报告的数据。本文我们使用 MQTTX,这是一个功能强大的跨平台 MQTT 客户端工具,可以从其官方网站下载。

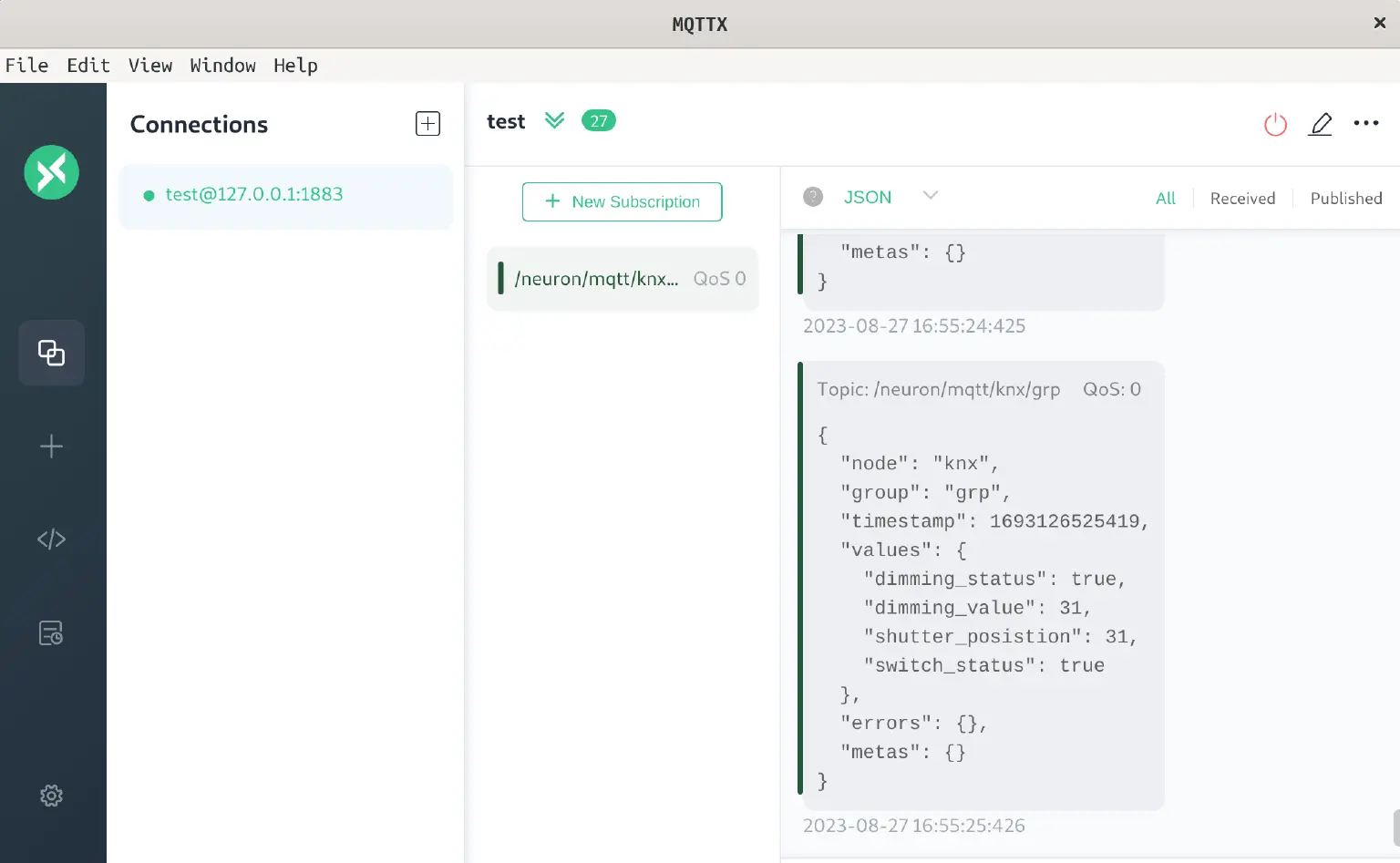

启动 MQTTX,并添加一个到之前设置的 EMQX 服务器的新连接,然后订阅主题 /neuron/mqtt/knx/grp 。成功订阅后,您将看到 MQTTX 持续收到由 Neuron 采集的数据,如下图所示。

使用 MQTTX 查看数据

结语

在这篇博客中,我们介绍了 KNX 协议,并展示了使用 Neuron 将 KNX 数据桥接到 MQTT 的整体过程。

KNX 为家庭和建筑自动化提供了一个强大而灵活的平台。Neuron 作为工业物联网的强大连接性设备,方便地从 KNX 设备收集数据,并将获取的数据无缝传输到云端,以便在需要时进行便捷的远程控制和监控。
