探索 EMQX 的可扩展性:EMQX 5.x 的插件机制解析

EMQX Team
2024-2-5
探索 EMQX 的可扩展性:EMQX 5.x 的插件机制解析

EMQX 具有卓越的可扩展性、出色的吞吐量和极低的延迟,同时还配备一个直观且现代的 Dashboard 与这些特性和功能相辅相成,使其成为许多物联网开发者的首选。

今天我们则要深入探讨 EMQX 另一个同样关键但可能被忽视的方面:可扩展性。我们将深入了解插件机制——这是 EMQX 从诞生之初就具备的一个特性,经过多个版本的迭代优化后,它 EMQX 5.x 版本中变得更加完善。

在本文中,我们将探讨:

  • EMQX 插件的核心:要想深入探索插件的世界,首先要了解它们的基本原理。
  • 构建插件:我们将用一个实际的例子,逐步演示如何为 EMQX 5.x 定制一个插件。
  • 安装和运行插件:了解如何在一个运行中的 EMQX 集群中无缝地集成和运行插件。
  • 操作技巧:不借助 EMQX Dashboard 用户界面或 CLI,直接从文件中安装插件的方法。
  • 调试技巧:缩短编译、部署和测试周期的策略。

EMQX 插件揭秘

EMQX 插件本质上是 Erlang 应用程序。它们的工作方式是向 EMQX 的核心应用程序 emqx 注册(Hook)特定的回调函数。这些回调函数会在某些事件发生前后被触发。

需要明白的是,回调函数并不只是用于第三方插件的集成。实际上,EMQX 的许多内置功能(比如认证、授权和数据集成)都是基于这些回调函数来实现的。在 5.x 版本之前,这些功能被称为原生插件。

Hook 回调函数的实质

在 EMQX 的世界里,每个客户端都对应一个独立的 Erlang 进程。这个进程负责处理连接、会话或消息的各种生命周期事件,并触发相应的 Hook 回调函数。这种架构设计使得数百万客户端能够并发运行。这也意味着一个回调函数会被同时执行,因此,建议在设计回调时避免使用竞争资源。

Hook 回调函数的注册

当一个插件应用启动时,它会通过 EMQX 的 API 在指定的 Hook 点注册回调函数。这些注册信息会保存在一个 ets 表(名为 emqx_hooks)中。

但是,这种关联并不是永久的。当插件应用关闭时,应该及时注销回调函数。

三大支柱:Hook 点

一般来说,有三类事件会触发回调函数:

  1. 客户端事件:它们涉及到 MQTT 连接生命周期的各个阶段。比如,当收到一个 CONNECT 包时,就会激活与 client.connect Hook 点相对应的回调函数。
  2. 会话事件:它们包括 MQTT 会话生命周期从开始到结束的各个阶段。
  3. 消息事件:它们涵盖 MQTT 消息传递的全过程,例如当一个 PUBLISH 包到达或者向客户端发送一个 PUBACK 时。

截至目前,我们向开发者们提供了 20 个不同的 Hook 点。

一个简单的示例:创建我们的第一个插件

在这个示例中,我们将尝试创建一个插件,它可以用一个特殊的规则来增强 EMQX 的访问控制:客户端只能订阅与模式 msg/{{user-id}}/whatever 相匹配的主题,其中 {{user-id}} 是从 MQTT 客户端 ID 中截取出来的。

在我们开始之前,有必要提一下,EMQX 有很多内置的访问控制(授权)解决方案,因此通常没有必要再开发一个插件。

例如,如果需求是允许客户端订阅以其客户端 ID 为前缀的任意主题,那么内置的基于文件的 ACL 规则就可以满足,只需在 acl.conf 的开头添加 {allow, all, subscribe, ["msg/${clientid}/#"]}. 即可。

但是,在这个示例中,我们需要从客户端 ID 的一部分(而不是整个客户端 ID)中截取 user-id,这是目前内置功能无法实现的。

准备:安装 Erlang/OTP

本文基于 EMQX 5.1 版本,该版本已在 Erlang/OTP 25 上正式发布。可以在这里阅读更多相关信息:https://github.com/emqx/emqx/blob/master/README.md#build-from-source

您也可以在更新版本的 Erlang/OTP 上编译 EMQX,但如果想把插件加载到 EMQX 的官方发行包中,那么就不能用更新的 Erlang/OTP 来构建插件。

第 1 步:从模板生成框架代码

EMQX 提供了一个 rebar3 模板,可以用来生成插件的框架代码。具体步骤如下。

  • ~/.config/rebar3/templates(模板) 目录安装插件

    $ mkdir -p ~/.config/rebar3/templates
    $ cd ~/.config/rebar3/templates
    $ git clone https://github.com/emqx/emqx-plugin-template.git

  • 生成框架模块

    $ cd /path/to/my/project
    $ rebar3 new emqx-plugin emqx_simple_acl


生成后的插件项目结构如下:

tree emqx_simple_acl/
emqx_simple_acl/
├── erlang_ls.config
├── get-rebar3
├── LICENSE
├── Makefile
├── priv
│   └── config.hocon
├── README.md
├── rebar.config
├── rebar.lock
└── src
    ├── emqx_simple_acl_app.erl
    ├── emqx_simple_acl.app.src
    ├── emqx_simple_acl_cli.erl
    ├── emqx_simple_acl.erl
    └── emqx_simple_acl_sup.erl

第 2 步:修改生成的代码

框架代码包含了所有可用的 Hook 点,并在每个回调函数中输出调试信息。由于我们只需要使用 client.subscribe Hook 点,所以可以直接删除其他多余的代码。

删除后,模块 emqx_simple_acl.erl 的内容如下:

-module(emqx_simple_acl).

-include_lib("emqx/include/emqx.hrl").
-include_lib("emqx/include/emqx_hooks.hrl").
-include_lib("emqx/include/logger.hrl").

-export([ load/1
        , unload/0
        ]).

-export([ on_client_subscribe/4 ]).

load(Env) ->
    hook('client.subscribe',    {?MODULE, on_client_subscribe, [Env]}).

unload() ->
    unhook('client.subscribe',    {?MODULE, on_client_subscribe}).

on_client_subscribe(#{clientid := ClientId}, _Properties, TopicFilters, _Env) ->
    io:format("Client(~s) will subscribe: ~p~n", [ClientId, TopicFilters]),
    {ok, TopicFilters}.

hook(HookPoint, MFA) ->
    emqx_hooks:add(HookPoint, MFA, _Property = ?HP_HIGHEST).

unhook(HookPoint, MFA) ->
    emqx_hooks:del(HookPoint, MFA).

除了修改代码,还需要更新以下位置的描述文本:

  • src/emqx_simple_acl.app.src 文件中的 description 字段。这个字段用来描述 Erlang 应用程序的功能和特点。
  • README.md 文件的内容。这个文件清晰地说明了插件的作用、用法和维护方式等信息。
  • rebar.confg 文件中的 emqx_plugrel 部分。这部分提供了插件的程序包信息,这些信息会在 CLI 输出和仪表板上显示给用户。下面是一个示例:
%% 插件的其他信息
{emqx_plugrel,
    [ {authors, ["Zaiming (stone) Shi"]}
    , {builder,
        [ {name, "zmstone"}
        , {contact, "contact@emqx.com"}
        , {website, "http://emqx.com"}
        ]}
    , {repo, "https://github.com/zmstone/emqx_simple_acl"}
    , {functionality, ["Demo"]}
    , {compatibility,
        [ {emqx, "~> 5.0"}
        ]}
    , {description, "My simple ACL."}
    ]
}.

第 3 步:实现规则

我们需要修改的是 on_client_subscribe 回调函数,它在 EMQX 接受订阅并在系统中注册它们之前执行。

我们要实现的功能可以概括为:

  • Parse ClientId (which is a binary string), to get user ID.
  • Filter the TopicFilters list, drop the ones that do not match the pattern msg/{{user-id}}/#
  • ClientId(二进制字符串)中提取用户 ID。
  • 筛选 TopicFilters 列表,删除不符合 msg/{{user-id}}/# 模式的项。

假设客户端 ID 的格式是 {{region}}-{{type}}-{{user-id}},我们需要截取由破折号分隔的字符串的最后一部分。具体实现如下:

on_client_subscribe(#{clientid := ClientId}, _Properties, Subscriptions, _Env) ->
    io:format("Client(~s) will subscribe: ~0p~n", [ClientId, topics(Subscriptions)]),
    case parse_client_id_for_user_id(ClientId) of
        {ok, UserId} ->
            Allowed = lists:filter(fun(S) -> is_valid_subscription(UserId, S) end, Subscriptions),
            io:format("Client(~s) is allowed to subscribe: ~0p~n", [ClientId, topics(Allowed)]),
            {ok, Allowed};
        {error, invalid_clientid} ->
            io:format("Client(~s) is not allowed to subscribe to any topics~n", [ClientId]),
      %% 此处返回空列表表示没有订阅任何主题
            {ok, []}
    end.

%% 获取模式 {{region}}-{type}}-{user-id}} 的客户端 ID,
%% 并返回 {{user-id}}。
%% 如果客户端 ID 与此模式不匹配,
%% 我们就认为它不是一个有效的客户端,不允许它订阅任何主题。
parse_client_id_for_user_id(ClientId) ->
    case binary:split(ClientId, <<"-">>, [global]) of
        [_Region, _Type, UserId] when UserId =/= <<>> ->
            {ok, UserId};
        _ ->
            {error, invalid_clientid}
    end.

%% 检查主题是否以 "msg/{{userid}}/" 开头
is_valid_subscription(UserId, {Topic, _SubOpts}) ->
    Size = size(UserId),
    case Topic of
        <<"msg/", UserId:Size/binary, "/", _/binary>> ->
            true;
        _ ->
            false
    end.

%% 订阅是一个包含 {主题、订阅选项} 的列表。
topics(Subs) ->
    lists:map(fun({T, _SubOpts}) -> T end, Subs).

第 4 步:构建插件

执行命令 make rel 即可生成一个插件包,文件名为 _build/default/emqx_plugrel/emqx_simple_acl-1.0.0.tar.gz

安装和运行插件

您可以运行 emqx ctl plugins 命令来管理插件,但是一个更直接的方法是在仪表板用户界面中管理它。

我们可以用下列命令启动 EMQX:docker run --name emqx -it --rm -p 18083:18083 -p 1883:1883 emqx/emqx:5.1.5

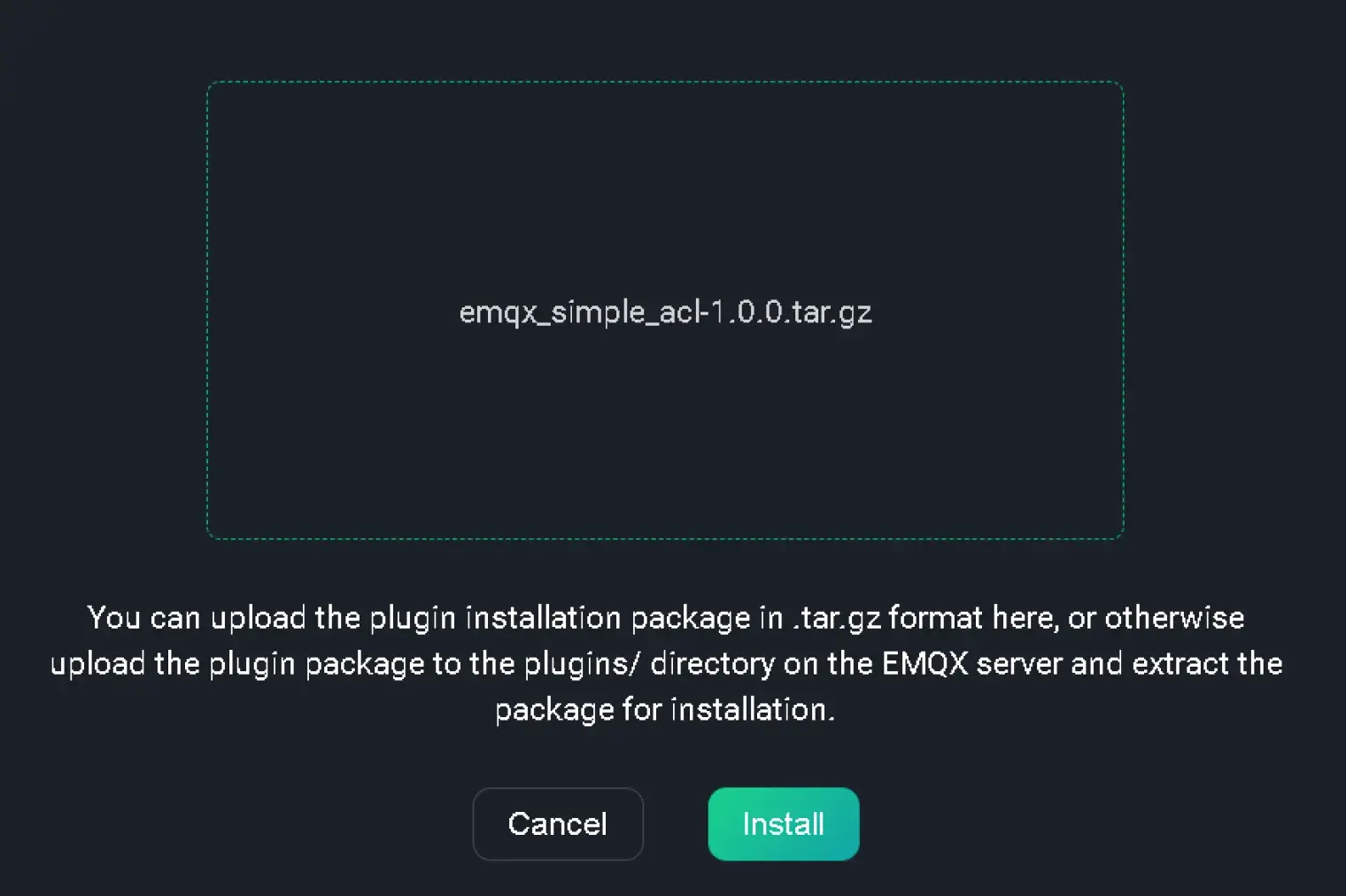

然后在端口 18083 打开仪表板,用 admin public 登录(第一次登录时,需要修改密码)。您应该能在“管理”分组下找到“插件”菜单。点击右上角的“+ 安装插件”按钮,就会跳转到一个上传页面。

上传插件页面

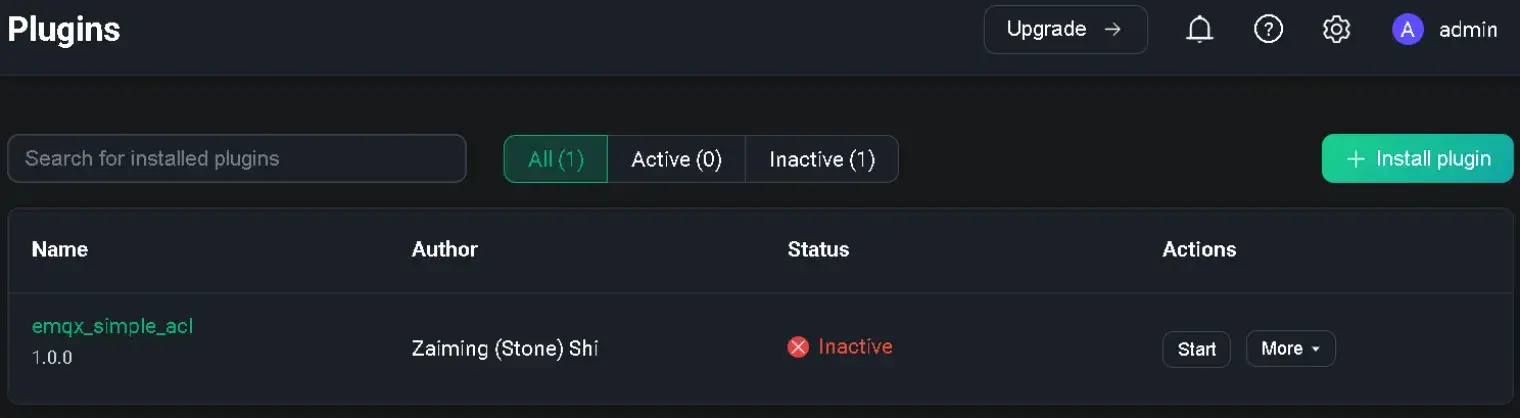

安装完成后,应该能在插件列表中看到它,它的初始状态是“未激活”。

插件安装完成

在我们启动它之前,让我们先检查一下。点击它的名称,就能看到这个插件的所有信息。

描述文本是从 README.mdrebar.config 文件中获取的。

插件信息

现在我们可以点击“启动”按钮来启动它,会看到插件变成了“激活”状态。

我们也可以用 CLI 来检查它:docker exec -it emqx bash -c 'emqx ctl plugins list'

[
  {
    "running_status" : "running",
    "repo" : "https://github.com/zmstone/emqx_simple_acl",
    "rel_vsn" : "1.0.0",
    "rel_apps" : [
      "emqx_simple_acl-0.1.0",
      "map_sets-1.1.0"
    ],
    "name" : "emqx_simple_acl",
    "metadata_vsn" : "0.1.0",
    "git_ref" : "unknown",
    "functionality" : [
      "Demo"
    ],
    "description" : "My simple ACL.",
    "date" : "2023-08-30",
    "config_status" : "enabled",
    "compatibility" : {
      "emqx" : "~> 5.0"
    },
    "built_on_otp_release" : "25",
    "builder" : {
      "website" : "http://emqx.com",
      "name" : "zmstone",
      "contact" : "contact@emqx.com"
    },
    "authors" : [
      "Zaiming (Stone) Shi"
    ]
  }
]

验证插件

首先,我们来看看插件是否已经成功地在 emqx_hooks 表中注册了回调函数。

通过连接到 EMQX 的远程控制台,我们可以像下面这样查看所有的 Hook:

$ docker exec -it emqx bash -c 'emqx remote_console'
Erlang/OTP 25 [erts-13.2.2] [emqx] [64-bit] [smp:20:20] [ds:20:20:10] [async-threads:1] [jit:ns]

Restricted Eshell V13.2.2  (abort with ^G)
v5.1.5-build.3(emqx@172.17.0.2)1> rr(emqx_hooks).
[callback,hook]
v5.1.5-build.3(emqx@172.17.0.2)2> ets:tab2list(emqx_hooks).
[...
#hook{name = 'client.subscribe',
       callbacks = [#callback{action = {emqx_simple_acl,on_client_subscribe,
                                                        [[]]},
                              filter = undefined,priority = 1000}]},
...
]

接下来,我们尝试连接一个 MQTT 客户端来测试插件是否按照预期运行。

我们将在测试中使用 MQTTX 命令行工具

如果我们使用客户端 ID region1-type1-user1 连接,然后订阅 msg/user1/#,如下所示:

mqttx sub -h localhost -p 1883 -i region1-type1-user1 -t msg/user1/#

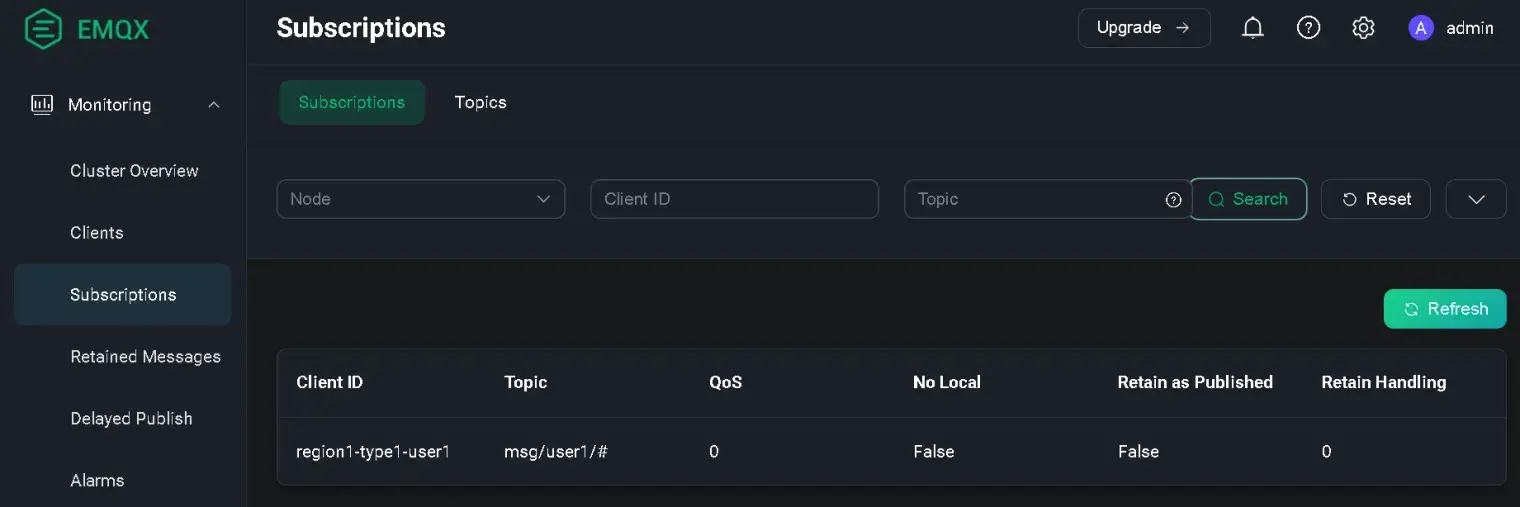

我们应该能够在仪表板上看到该订阅,如下图所示:

仪表板上看到该订阅

同时,在 docker 控制台上也可以看到调试输出,如下所示:

Client(region1-type1-user1) will subscribe: [<<"msg/user1/#">>]
Client(region1-type1-user1) is allowed to subscribe: [<<"msg/user1/#">>]

如果我们使用一个错误的主题模式测试,比如 $ mqttx sub -h localhost -p 1883 -i region1-type1-user1 -t msg/userX/0,我们将看到如下日志。

Client(region1-type1-user1) will subscribe: [<<"msg/userX/0">>]
Client(region1-type1-user1) is allowed to subscribe: []

如果我们使用一个不符合 {{region}}-{{type}}-{{user-id}} 模式的客户端 ID 连接,比如 $ mqttx sub -h localhost -p 1883 -i user1 -t msg/user1/0,那么客户端将无法订阅任何主题。

Client(user1) will subscribe: [<<"msg/user1/0">>]
Client(user1) is not allowed to subscribe to any topics

操作技巧

我们已经了解到 EMQX 把插件识别为 .tar.gz 格式的压缩包。您可以通过仪表板界面或 CLI 来查看这些插件的状态(是否激活、停用等)。但是,对于喜欢自动化的系统管理员,还有一些不明确的地方:

  • EMQX 把上传的压缩包保存在哪里?
  • EMQX 如何管理每个插件的状态?

一旦我们弄清楚这些问题,自动化过程就会变得更加顺畅。

插件包解压

正如许多人所见,EMQX v5 插件实际上是 .tar.gz 格式的文件,其内容与普通的 Erlang 应用程序没有太大区别。EMQX 将这个压缩包解压到插件目录中。例如:

docker exec -it emqx bash -c 'ls /opt/emqx/plugins/emqx_simple_acl-1.0.0/'
README.md  emqx_simple_acl-0.1.0  map_sets-1.1.0  release.json

插件状态存储

通过 docker exec -it emqx bash -c 'cat /opt/emqx/data/configs/cluster.hocon' 查看集群的配置文件,内容如下:

plugins {
  install_dir = plugins
  states = [
    {
      enable = true
      name_vsn = emqx_simple_acl-1.0.0
    }
  ]
}

每个安装的插件都会把自己的状态保存在 plugins.states 数组中。这种数组格式保证了插件的加载和初始化顺序是一致的。

要在 EMQX 节点启动之前预设插件的状态,可以通过与 etc/emqx.conf 文件结合来实现状态存储。对于 Docker 用户而言,这表示可以从主机挂载,或者使用 Kubernetes 的 ConfigMap。但是,请注意,当在 Docker 中操作时,数据目录充当 Docker 卷。务必确保 cluster.hocon 文件对 EMQX 是可写的,以允许存储实时的、集群同步的配置更改。因此,请避免直接挂载 cluster.hocon 文件。

调试技巧

如果您需要频繁地重新构建程序包、上传并重启插件,那么使用 EMQX 进行集成测试就会很麻烦。

这时,EMQX 的热补丁机制就派上用场了。

修改了 emqx_simple_acl.erl 模块后,使用 make 命令可以重新编译代码。新编译的代码会被保存到 _build/default/lib/emqx_simple_acl/ebin/emqx_simple_acl.beam

可以使用下面的命令,无需重启 EMQX 就可以加载新的 beam 文件:

docker cp _build/default/lib/emqx_simple_acl/ebin/emqx_simple_acl.beam emqx:/opt/emqx/plugins/emqx_simple_acl-1.0.0/emqx_simple_acl-0.1.0/ebin/
docker exec -it emqx bash -c 'emqx eval "c:lm()."'

成功更新 beam 文件后,应该显示 [{module,emqx_simple_acl}]

结语

EMQX 是一个强大的平台,它不仅拥有丰富的内置功能,还能通过其灵活的插件系统进行定制化扩展。本文向读者介绍了 EMQX 插件的基本概念,从插件的核心原理到如何亲自动手开发一个适用于 EMQX 5.x 的插件。我们还探讨了在 EMQX 环境中集成和使用插件的便捷方法。对于那些追求高效工作方式的用户,我们的操作技巧提供了一些绕过传统 UI 或 CLI 的方式,而我们的调试策略旨在缩短开发周期。无论您是资深开发者还是 EMQX 新手,这些信息都将帮助您充分发挥 EMQX 插件生态系统的优势。

示例代码已发布到 GitHub 仓库:zmstone/emqx_simple_acl

您可以在 EMQX 官方文档的 v5 插件部分找到更简明的示例。

关于 Hook 的更详细信息,请浏览:https://docs.emqx.com/en/enterprise/v5.1/extensions/hooks.html
