Neuron+eKuiper 实现工业物联网数据采集、清理与反控

Xiumei Li

2022-6-17

Neuron 与 eKuiper 的集成
准备工作
快速部署
配置 Neuron 和 eKuiper
创建流
采集规则
通过 Neuron 控制设备

Neuron 是运行在各类物联网边缘网关硬件上的工业协议网关软件，支持同时为多个不同通讯协议设备、数十种工业协议进行一站式接入及 MQTT 协议转换，仅占用超低资源，即可以原生或容器的方式部署在 X86、ARM 等架构的各类边缘硬件中。同时，用户可以通过基于 Web 的管理控制台实现在线的网关配置管理。

在 eKuiper 1.5.0 之前的版本中，Neuron 与 eKuiper 之间需要采用 MQTT 作为中转。二者协同时，需要额外部署 MQTT broker。同时，用户需要自行处理数据格式，包括读入和输出时的解码编码工作。

近日发布的 eKuiper 1.5.0 版本加入了 Neuron source 和 sink，使得用户无需配置即可在 eKuiper 中接入 Neuron 中采集到的数据进行计算；也可以方便地从 eKuiper 中通过 Neuron 控制设备。两个产品的整合，可以显著降低边缘计算解决方案对资源的使用要求，降低使用门槛。

本文将以工业物联网数据采集和清洗的场景为例，介绍如何使用 eKuiper 和 Neuron 进行云边协同的数据采集、数据清理和数据反控。

Neuron 与 eKuiper 的集成

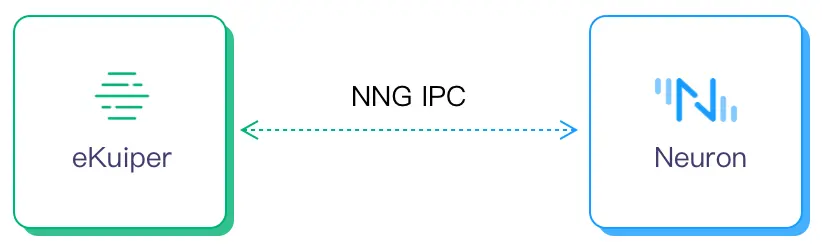

Neuron 2.0 中，北向应用增加了 eKuiper 支持。当 Neuron 开启北向 eKuiper 应用之后，二者之间通过 NNG 协议的进程间通信方式进行连接，从而显著降低网络通信消耗，提高性能。

eKuiper 与 Neuron 之间的集成是双向的，其实现主要包含两个部分:

提供了一个 Neuron 源，支持从 Neuron 订阅数据。
提供了一个 Neuron sink，支持通过 Neuron 控制设备。

典型的工业物联网边缘数据处理场景中，Neuron 和 eKuiper 部署在同一台边缘机器上。这也是目前二者集成所支持的场景。若需要通过网络进行通信，则仍然可以通过之前 MQTT 的方式进行协同。

准备工作

Neuron 和 eKuiper 部署在靠近设备的边缘端网关或者工控机上。Neuron 采集的数据经过 eKuiper 处理后发送到云端的 MQTT broker 以便于云端的应用进行下一步的处理。同时，eKuiper 可以接收云端 MQTT 的指令，通过 Neuron 控制本地的设备。

开始动手操作之前，需要准备以下环境：

MQTT 服务器：可以使用 EMQ 提供的公共 MQTT 服务器，或参考 EMQX 文档快速部署一个本地 MQTT broker。假设 MQTT broker 地址为 tcp://broker.emqx.io:1883，以下教程将以此地址为例。
为了方便观察运行结果，我们需要安装一个 MQTT 客户端，例如 MQTTX。

快速部署

Neuron 和 eKuiper 都支持二进制安装包以及 Docker 容器化部署方案。本文将以 Docker 方案为例，采用 docker compose 方式，一键完成边缘端两个组件的快速部署。

复制 docker-compose.yml 文件到部署的机器上。其内容如下，包含了 Neuron、eKuiper 以及 eKuiper 的管理界面 eKuiper manager（可选）。其中，eKuiper 和 Neuron 共享了名为 nng-ipc 的 volume ，用于二者通信。

version: '3.4'

services:
  manager:
    image: emqx/ekuiper-manager:1.5
    container_name: ekuiper-manager
    ports:
      - "9082:9082"
  ekuiper:
    image: lfedge/ekuiper:1.5-slim
    ports:
      - "9081:9081"
      - "127.0.0.1:20498:20498"
    container_name: manager-ekuiper
    hostname: manager-ekuiper
    environment:
      MQTT_SOURCE__DEFAULT__SERVER: "tcp://broker.emqx.io:1883"
      KUIPER__BASIC__CONSOLELOG: "true"
      KUIPER__BASIC__IGNORECASE: "false"
    volumes:
      - nng-ipc:/tmp
  neuron:
    image: neugates/neuron:2.0.1
    ports:
      - "127.0.0.1:7001:7001"
      - "127.0.0.1:7000:7000"
    container_name: manager-neuron
    hostname: manager-neuron
    volumes:
      - nng-ipc:/tmp

volumes:
  nng-ipc:

在该文件所在目录，运行:
```
# docker compose up -d
```

所有的容器启动完毕之后，请使用 docker ps 命令确定所有的容器已经正常启动。

CONTAINER ID   IMAGE                        COMMAND                  CREATED        STATUS          PORTS                                                NAMES
3d61c1b166e5   neugates/neuron:2.0.1        "/usr/bin/entrypoint…"   18 hours ago   Up 11 seconds   127.0.0.1:7000-7001->7000-7001/tcp                   manager-neuron
62a74d0be2ea   lfedge/ekuiper:1.5-slim    "/usr/bin/docker-ent…"   18 hours ago   Up 11 seconds   0.0.0.0:9081->9081/tcp, 127.0.0.1:20498->20498/tcp   manager-ekuiper
7deffb470c1a   emqx/ekuiper-manager:1.5   "/usr/bin/docker-ent…"   18 hours ago   Up 11 seconds   0.0.0.0:9082->9082/tcp                               ekuiper-manager

配置 Neuron 和 eKuiper

Neuron 启动之后，我们需要配置 Neuron 的南向设备和北向 eKuiper 应用通道，然后启动模拟器进行模拟数据采集。

南向设备和模拟器配置，请参考Neuron 快速教程，完成到运行和使用的 3. 南向配置部分。该教程中的北向配置部分为 MQTT 应用，本教程需要采用 eKuiper 作为北向应用。

Neuron 北向 eKuiper 应用配置

在配置菜单中选择北向应用管理，进入到北向应用管理界面，此时未添加任何应用，需要手动添加应用，在本例中，我们将创建一个 eKuiper 应用。

第一步，添加北向应用：

点击右上角的添加配置按键；
填写应用名称，例如，ekuiper-1；

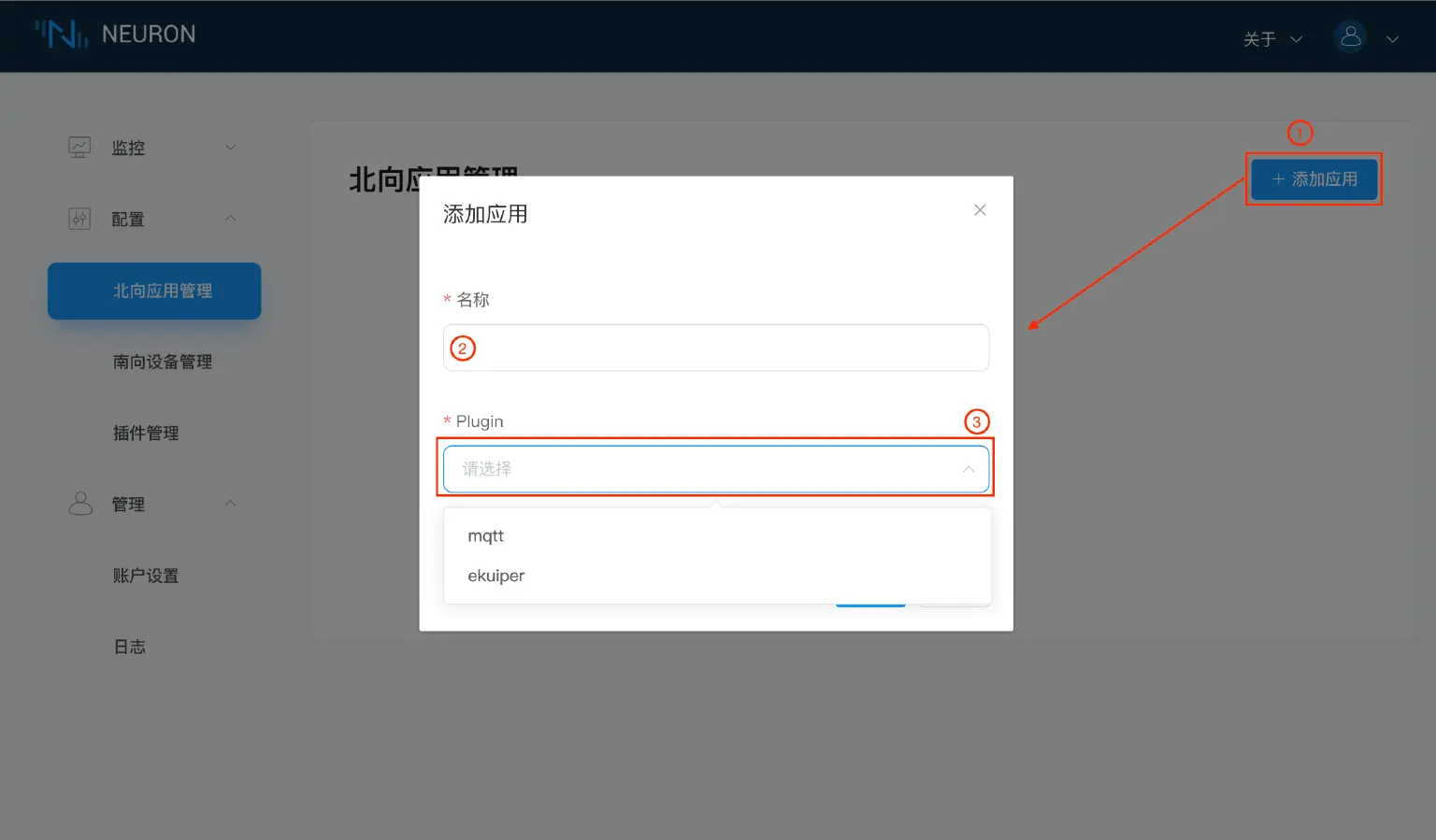

下拉框中显示在该软件版本中，我们可用的北向应用，此次我们选择 ekuiper 的插件，如下图所示。

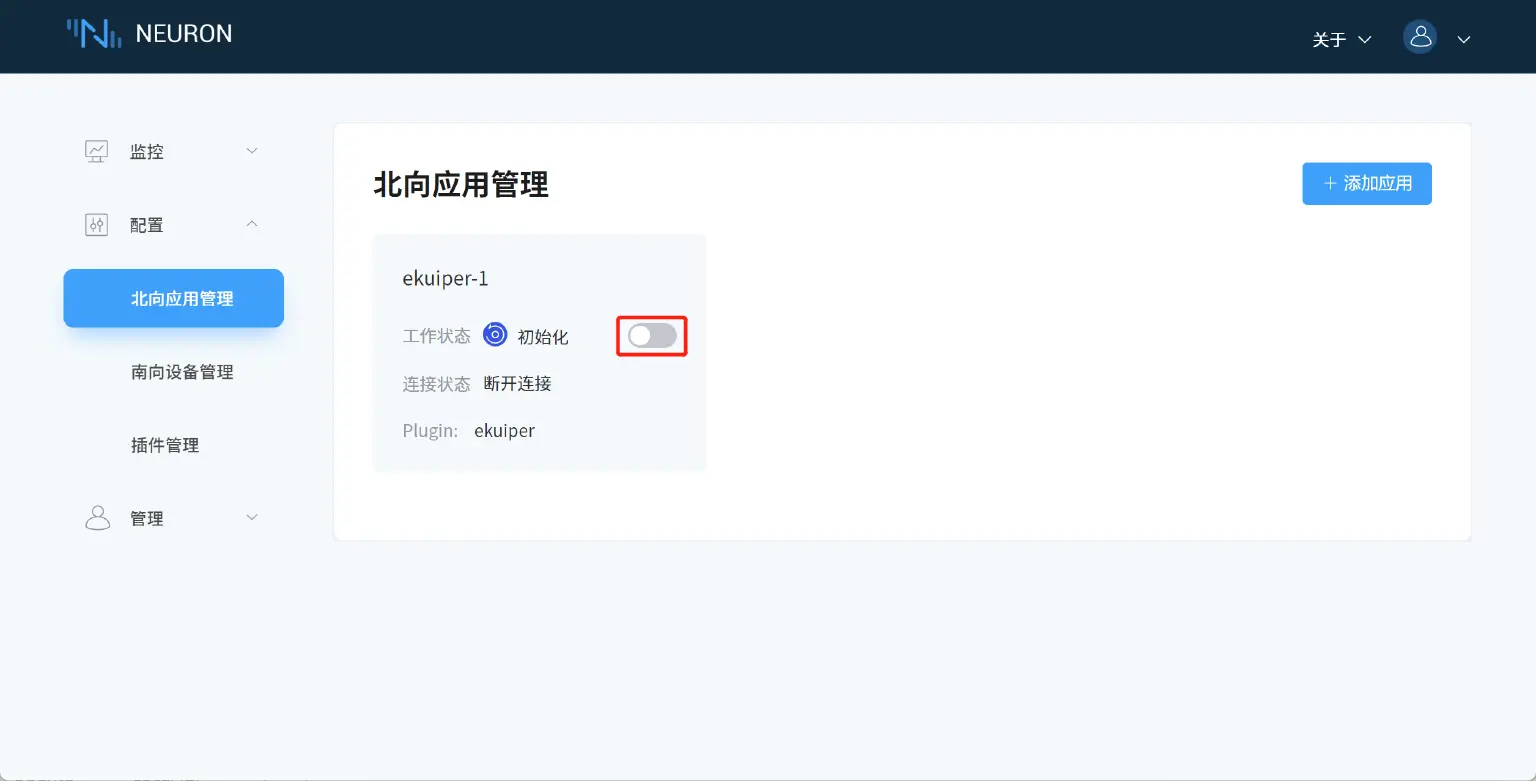

创建应用成功之后，会在北向应用管理界面出现一个刚刚创建的应用的卡片，此时应用的工作状态在初始化，连接状态在断开连接状态中，如下图所示。

第二步，订阅 Group：

点击第一步应用卡片 ekuiper-1 中任意空白处，进入到订阅 Group 界面，如下图所示。

点击右上角的添加订阅按键添加订阅；
下拉框选择南向设备，这里我们选择上面建好的 modbus-plus-tcp-1 的设备；
下拉框选择所要订阅的 Group，这里我们选择上面建好的 group-1；
点击提交，完成订阅。
点击北向应用管理，点开应用卡片中的工作状态开关，使应用进入运行中的状态。

至此，Neuron 已配置好数据采集，并将采集到的数据发送到北向的 eKuiper 通道中。

eKuiper manager 配置

eKuiper manager 是一个 Web 管理界面，可管理多个 eKuiper 实例。因此，我们需要设置 manager 管理的 eKuiper 实例。详细设置请参考 eKuiper 管理控制台的使用。

eKuiper 管理可使用 REST API，命令行以及管理控制台。以下教程中，我们主要使用 REST API 进行管理，包括流和规则的创建。

创建流

使用如下命令创建名为 neuronStream 的流。其中，type 属性设置为neuron，表示该流会连接到 neuron 中。neuron 中采集到的数据会全部发送过来，从而在 eKuiper 中多条规则都会针对同一份数据进行处理，因此流属性shared设置为 true。

curl -X POST --location http://127.0.0.1:9081/streams \
    -H 'Content-Type: application/json' \
    -d '{"sql":"CREATE STREAM neuronStream() WITH (TYPE=\"neuron\",FORMAT=\"json\",SHARED=\"true\");"}'

采集规则

Neuron 流建立之后，我们可以在 eKuiper 里创建任意多条规则，对采集的数据进行各种计算和处理。本文以两个采集规则为例，实现边缘采集到云端的场景。更多 eKuiper 的数据处理能力，请参考扩展阅读部分。

清洗数据到云端

假设 Neuron 中设置的两个 tag 的真实含义为:

tag1: decimal 表示的温度数据，实际温度应该除以10
tag2: 整型的湿度数据。

本规则将采集的 Neuron 数据换算为正确的精度，并重命名为有意义的名字。结果发送到云端的 MQTT 动态 topic ${nodeName}/${groupName}中。创建规则的 REST 命令如下。其中，规则名为 ruleNAll, 规则的 SQL 中对采集的值进行计算，并选取了node_name 和 group_name 这些元数据。在动作中，规则的结果发送到云端的 MQTT broker，而且 topic 为动态名字。根据前文配置，我们采集的 node_name 为 modbus-plus-tcp-1，group_name 为 group-1。因此，在 MQTTX 中，订阅 modbus-plus-tcp-1/group-1 主题即可得到计算的结果。

curl -X POST --location http://127.0.0.1:9081/rules \
    -H 'Content-Type: application/json' \
    -d '{
  "id": "ruleNAll",
  "sql": "SELECT node_name, group_name, values->tag1/10 as temperature, values->tag2 as humidity FROM neuronStream",
  "actions": [{
    "mqtt": {
      "server": "tcp://cloud.host:1883",
      "topic": "{{.node_name}}/{{.group_name}}",
      "sendSingle": true
    }
  }]
}'

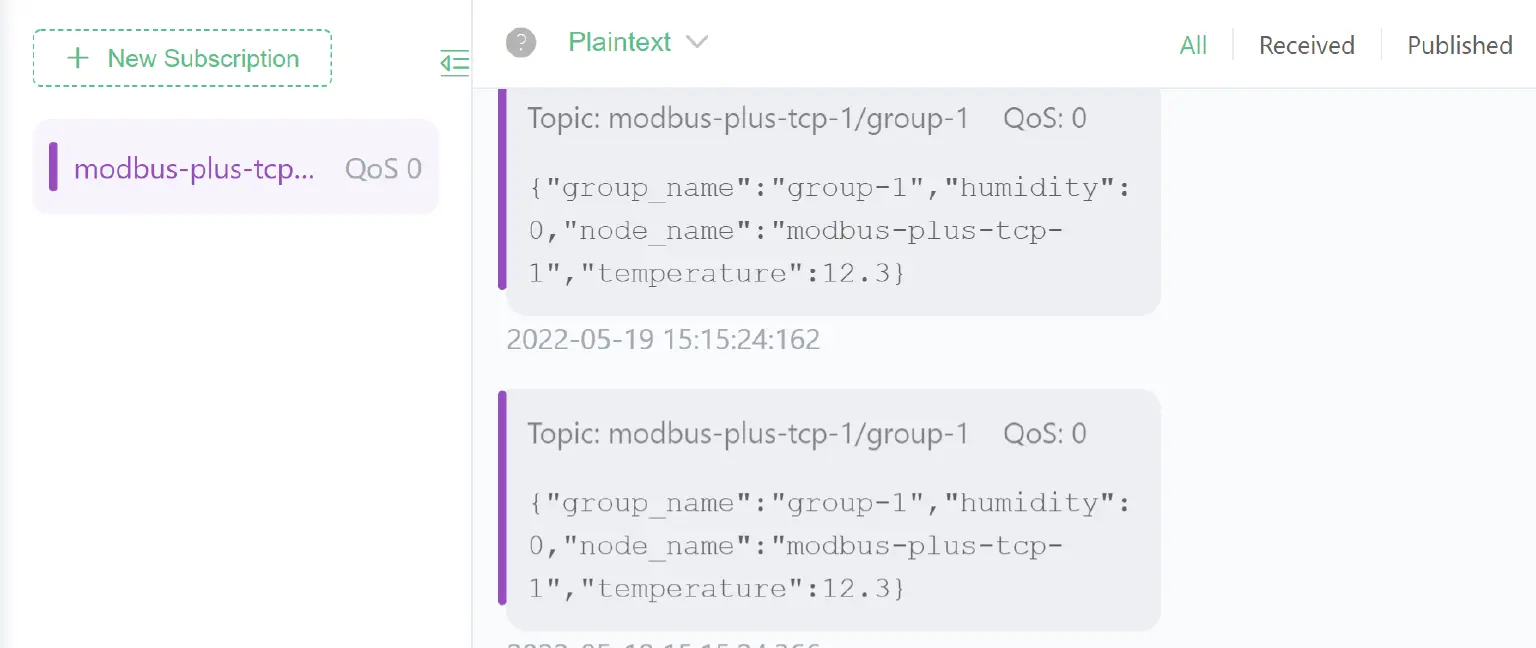

打开 MQTTX，连接到云端 broker，订阅 modbus-plus-tcp-1/group-1 主题，则可得到如下结果。由于采集频率为100ms 一次，此处收到的数据也是类似的频率。

在 Modbus TCP 模拟器修改数据，可得到变化的输出。

采集变化数据到云端

采集频率较高而数据变化频率较低时，用户通常会采集到大量的冗余重复数据，全部上传云端会占据大量带宽。eKuiper 提供了应用层的去重功能，可以创建规则采集变化数据。对上面的规则进行改造，增加过滤条件，仅当采集到的任一 tag 数据变化时才发送数据。新的规则变为：

curl -X POST --location http://127.0.0.1:9081/rules \
    -H 'Content-Type: application/json' \
    -d '{
  "id": "ruleChange",
  "sql": "SELECT node_name, group_name, values->tag1/10 as temperature, values->tag2 as humidity FROM neuronStream WHERE HAD_CHANGED(true, values->tag1, values->tag2)",
  "actions": [{
    "mqtt": {
      "server": "tcp://cloud.host:1883",
      "topic": "changed/{{.node_name}}/{{.group_name}}",
      "sendSingle": true
    }
  }]
}'

打开 MQTTX，连接到云端 broker，订阅 changed/modbus-plus-tcp-1/group-1 主题，收到数据的频率大大降低。在 Modbus TCP 模拟器修改数据才可收到新的数据。

通过 Neuron 控制设备

得益于 Neuron sink 组件，eKuiper 可以在数据处理后通过 Neuron 控制设备。在下面的规则中，eKuiper 接收 MQTT 的指令，对 Neuron 进行动态的反控。

假设有个应用场景，用户通过往云端的 MQTT 服务器的某个主题发送控制指令来对部署在边缘端的设备进行控制操作，比如设定目标设备的期望的温度。首先，我们在 eKuiper 中需要创建一个 MQTT 流，用于接收从别的应用发到 command MQTT 主题的指令。

curl -X POST --location "http://127.0.0.1:9081/streams" \
    -H 'Content-Type: application/json' \
    -d '{"sql":"CREATE STREAM mqttCommand() WITH (TYPE=\"mqtt\",SHARED=\"TRUE\",DATASOURCE=\"command\");"}'

接着，我们创建一个规则，读取来自该 MQTT 流的数据，并根据规则通过 Neuron 写入数据。与前文相同，假设 tag1 为温度传感器的 decimal 类型的读数。该规则读取 MQTT payload 中的 temperature 值并乘 10 之后作为 tag1 的值；使用 payload 中的 nodeName、groupName 字段作为写到 Neuron 中的动态 node 和 group 名。

curl -X POST --location http://127.0.0.1:9081/rules \
    -H 'Content-Type: application/json' \
    -d '{
  "id": "ruleCommand",
  "sql": "SELECT temperature * 10 as tag1, nodeName, groupName from mqttCommand",
  "actions": [{
    "log": {},
    "neuron": {
      "nodeName": "{{.nodeName}}",
      "groupName": "{{.groupName}}",
      "tags": [
        "tag1"
      ]
    }
  }]
}'

规则运行之后，打开 MQTTX，向 command 主题写入如下格式的 JSON 串。需要注意的是，应当确保 node 和 group 在 Neuron 中已创建。在本教程的配置中，只创建了 modbus-plus-tcp-1 和 group-1。

{
  "nodeName": "modbus-plus-tcp-1",
  "temperature": 24,
  "groupName": "group-1"
}

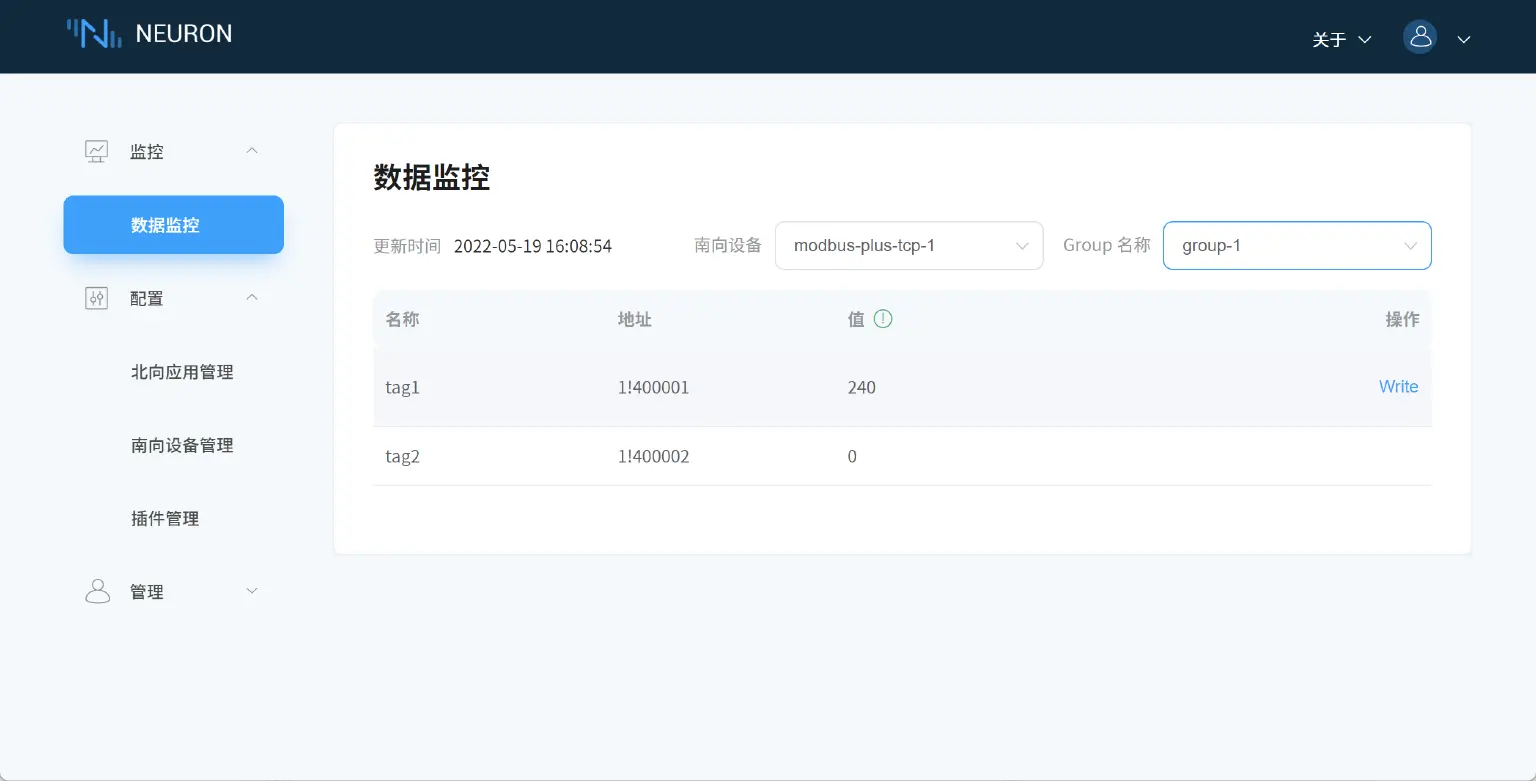

打开 Neuron 的数据监控，可见 tag1 数据更改为 240，表明反控成功。

同时，前文创建的两个规则应该采集到新的数值。
