EMQX+HStreamDB 实现物联网流数据高效持久化

在 IoT 场景中,通常面临设备数量庞大、数据产生速率高、累积数据量巨大等挑战。因此,如何接入、存储和处理这些海量设备数据就成为了一个关键的问题。

EMQX 作为一款强大的物联网 MQTT 消息服务器,单个集群可处理上亿设备连接,同时提供了丰富的数据集成功能。HStreamDB 作为一款分布式流数据库,不仅可以高效存储来自 EMQX 的海量设备数据,而且提供实时处理分析能力。EMQX 与 HStreamDB 都具备高可扩展性和可靠性,两者结合不仅能够满足大规模 IoT 应用的性能和稳定性需求,同时能够提升应用的实时性。

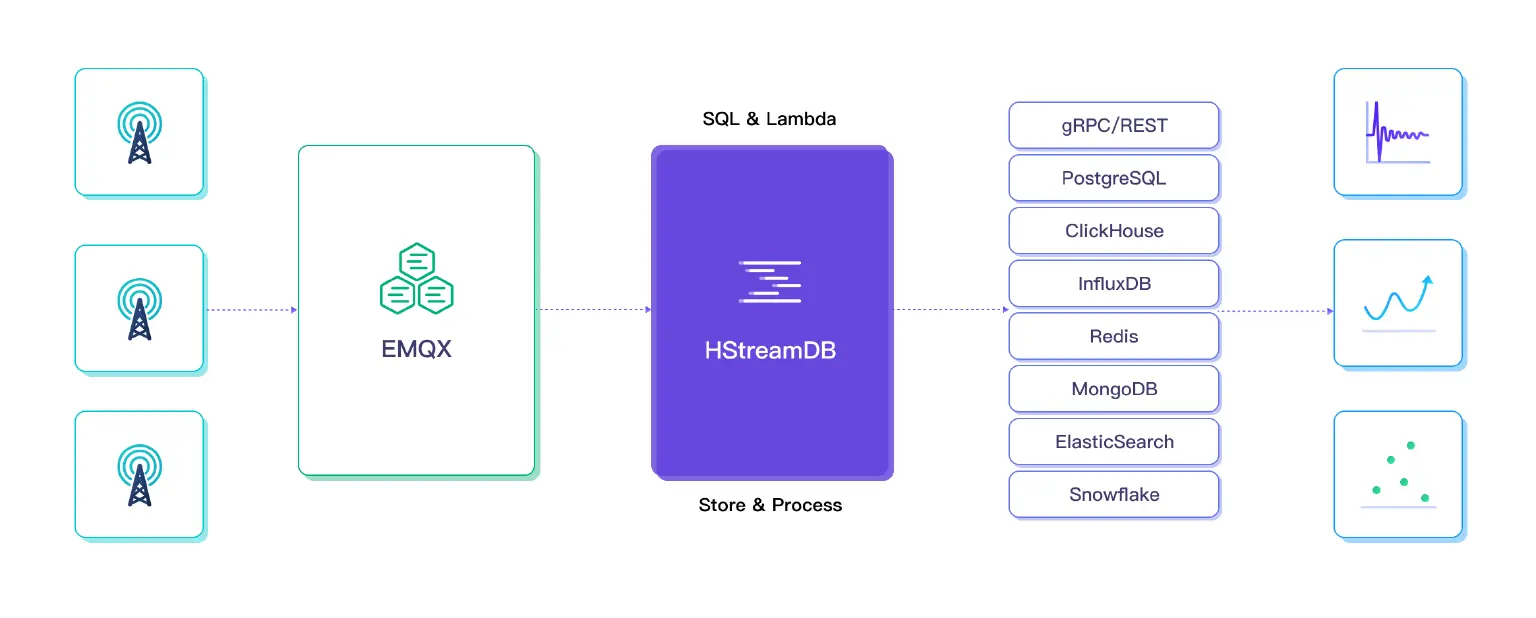

物联网流数据处理

近期 EMQX Enterprise 4.4.15 发布,更新了对 HStreamDB 最新版本的支持,本文将具体介绍如何通过 EMQX 规则引擎将数据持久化到 HStreamDB,实现 MQTT 数据流的存储与实时处理。

:本文介绍的集成步骤基于 EMQX 4.4.15 和 HStreamDB 0.14.0 以上版本。

连接到 HStreamDB 集群

在下面的教程中,我们假设有一个正在运行的 EMQX Enterprise 集群和正在运行的 HStreamDB 集群。如需部署 EMQX Enterprise 集群,请参考 EMQX Enterprise docs。如需部署 HStreamDB 集群,请参考 HStreamDB docs,其中包含关于如何用 Docker 快速部署的说明。

我们可以通过 Docker 来部署 HStreamDB 客户端并连接到 HStreamDB 集群:

# 获取帮助信息
docker run -it --rm --name some-hstream-cli --network host hstreamdb/hstream:v0.14.0 hstream --help

我们在此使用 hstream stream 命令创建一个 stream,供接下来的示例使用:

# 使用 hstream stream 命令创建 streams
docker run -it --rm --name some-hstream-cli --network host hstreamdb/hstream:v0.14.0 hstream stream create basic_condition_info_0 -r 3 -b $(( 7 * 24 * 60 * 60 ))

接下来,连接到 HStreamDB 集群,启动交互式 HStream SQL shell:

docker run -it --rm --name some-hstream-cli --network host hstreamdb/hstream:v0.14.0 hstream sql --service-url "<<YOUR-SERVICE-URL>>"
# 如果要使用安全连接,还需要填写 --tls-ca, --tls-key, --tls-cert 参数

如果连接成功,将会出现

      __  _________________  _________    __  ___
     / / / / ___/_  __/ __ \/ ____/   |  /  |/  /
    / /_/ /\__ \ / / / /_/ / __/ / /| | / /|_/ /
   / __  /___/ // / / _, _/ /___/ ___ |/ /  / /
  /_/ /_//____//_/ /_/ |_/_____/_/  |_/_/  /_/

Command
  :h                           To show these help info
  :q                           To exit command line interface
  :help [sql_operation]        To show full usage of sql statement

SQL STATEMENTS:
  To create a simplest stream:
    CREATE STREAM stream_name;
  To create a query select all fields from a stream:
    SELECT * FROM stream_name EMIT CHANGES;
  To insert values to a stream:
    INSERT INTO stream_name (field1, field2) VALUES (1, 2);

可以使用 show streams; 来查看已经创建的 streams 的信息:

> show streams;
+-------------------------------------------+---------+----------------+-------------+
| Stream Name                               | Replica | Retention Time | Shard Count |
+-------------------------------------------+---------+----------------+-------------+
| basic_condition_info_0                    | 3       | 604800 seconds | 1           |
+-------------------------------------------+---------+----------------+-------------+

创建 HStreamDB 资源

在利用 EMQX 规则引擎将数据持久化到 HStreamDB 之前,需要创建一个 HStreamDB 资源。

为此,请访问 EMQX Dashboard,单击 规则引擎 -> 资源创建 ,选择 HStreamDB 资源,输入 HStreamDB 地址并填写必要的选项。可用选项如下表:

选项名 定义 类型 是否必须填写 默认值
HStream 服务器 HStream 服务器地址 字符串 http://127.0.0.1:6570
连接池大小 HStream 连接池大小 正整数 8
gRPC 超时 gRPC 调用 HStreamDB 服务器超时(毫秒) 正整数 5000
开启 SSL 是否开启 SSL 布尔值

在选择开启 SSL 时,会出现额外的 SSL 配置界面,可以粘贴所需配置内容或上传文件。

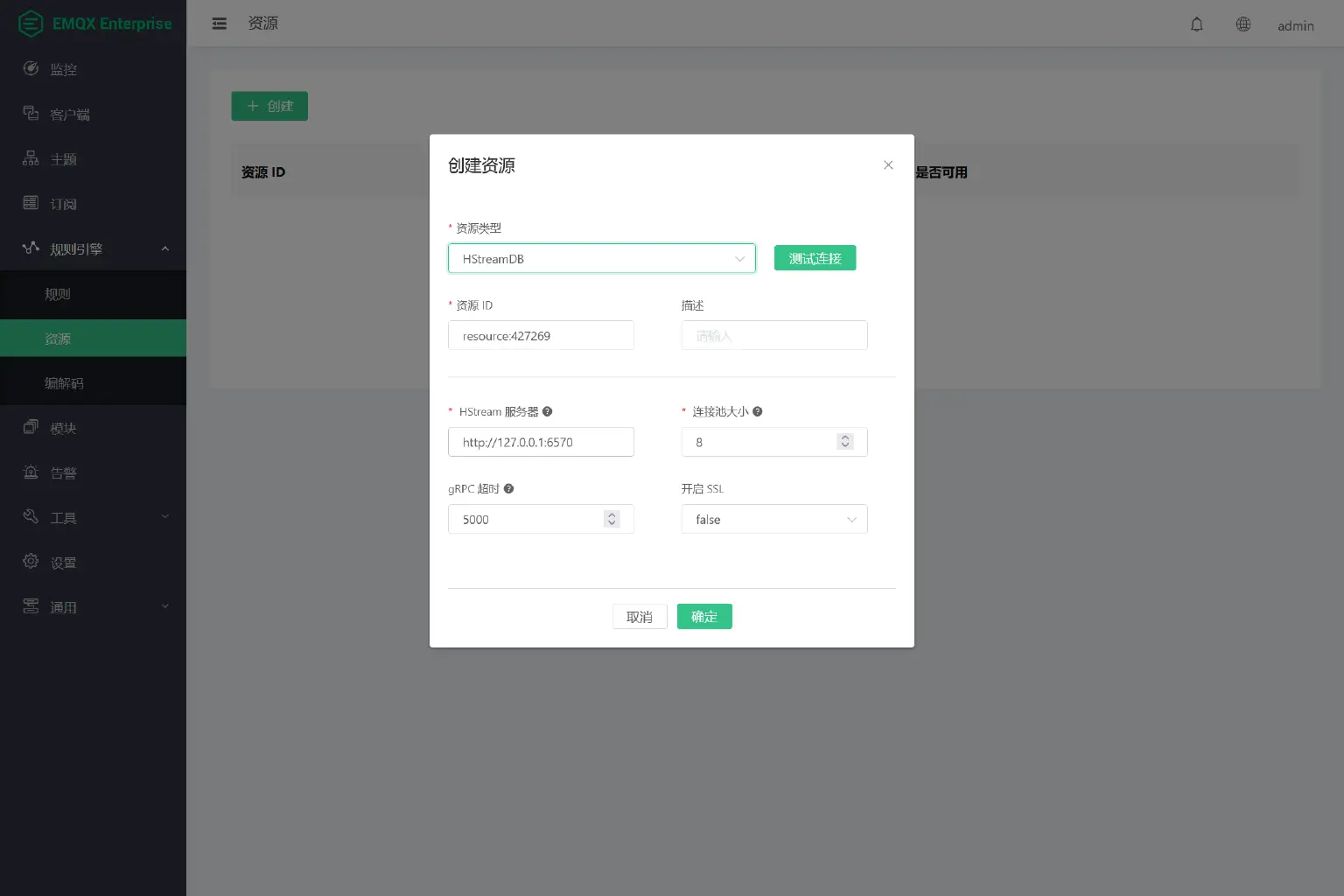

创建资源1

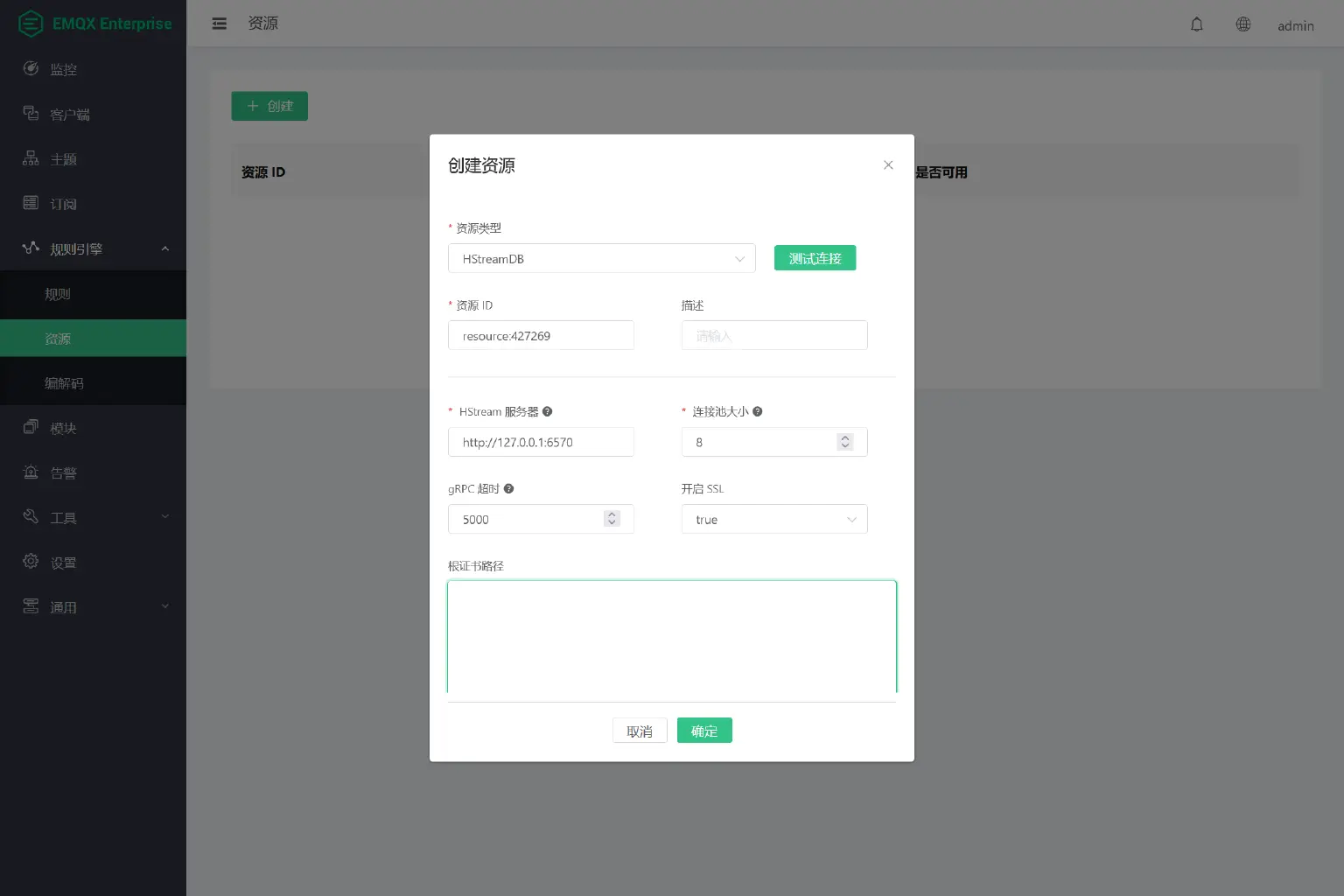

创建资源2

创建数据持久化到 HStreamDB 的规则

点击 规则引擎 -> 规则 -> 创建

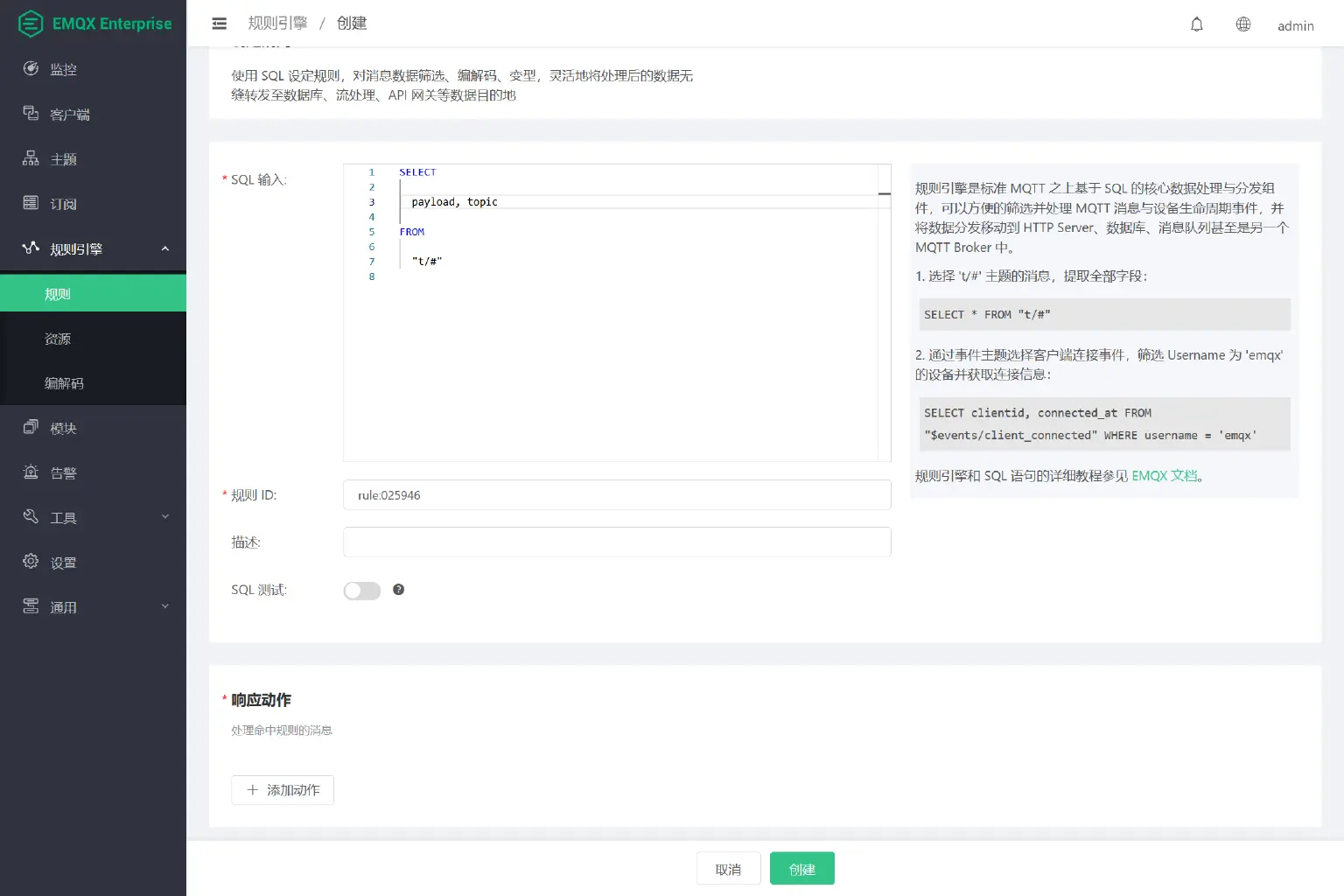

创建规则

编辑 SQL 规则并添加操作,您可以在字符串模板中使用 SQL 变量。

请注意,本文档中介绍的 SQL 规则仅供演示,实际的 SQL 应根据业务设计进行编写。

单击 添加操作,选择「数据持久化」以将数据保存到 HStreamDB 中。选择上一步创建的资源并输入参数。可用参数如下表:

参数名 定义 类型 是否必须填写 默认值
Stream Stream。不可使用占位符变量 字符串
PartitionKey PartitionKey。支持占位符变量 字符串 默认 PartitionKey
gRPC 超时 gRPC 调用 HStreamDB 服务器超时(毫秒) 正整数 10000
启用批量插入 是否启用批量插入 布尔值
最大批量数 单次批量请求可以发送的最大条目 正整数 100
最大批量间隔 两次(批量)请求之间最大的等待间隔(毫秒) 正整数 500

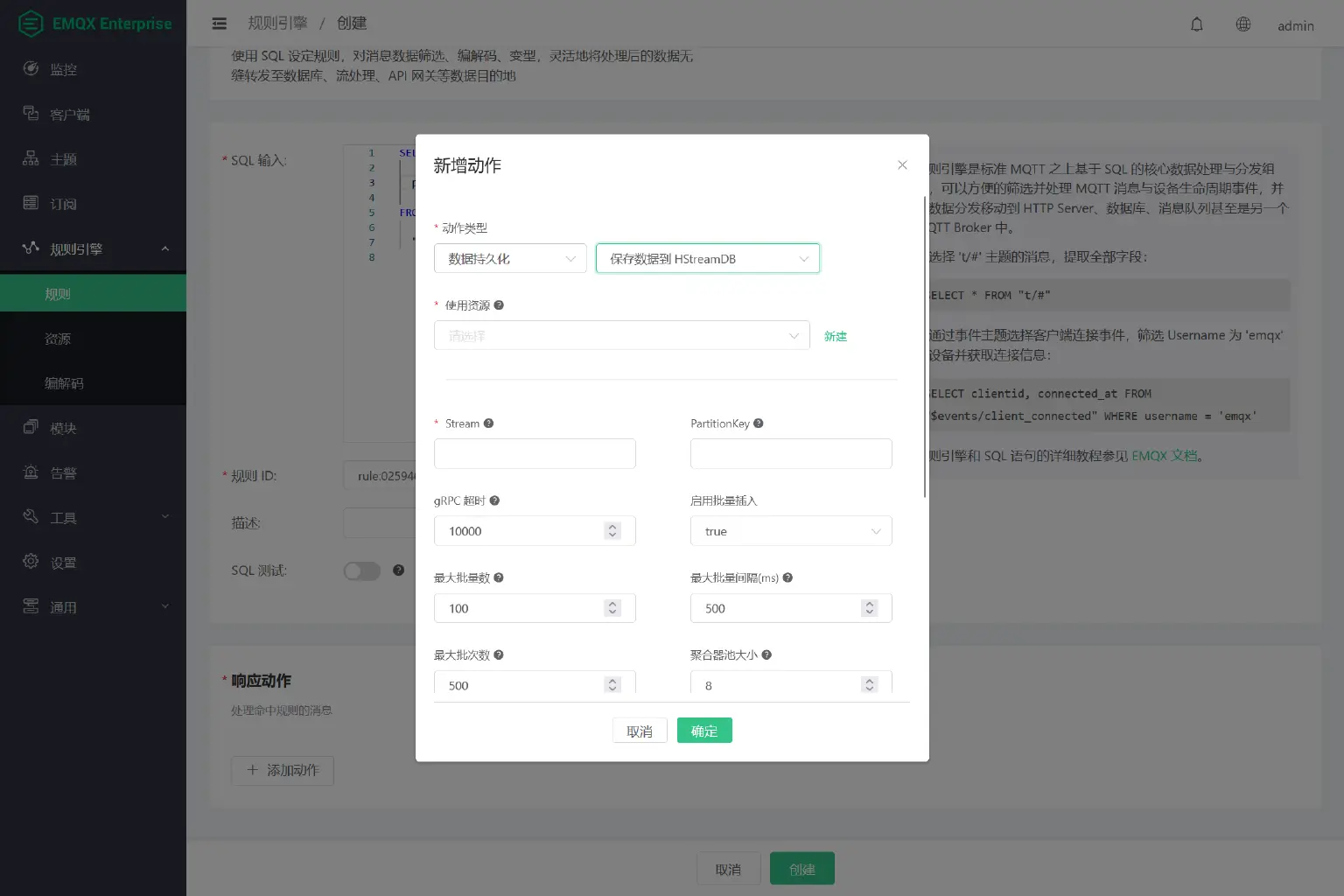

新增动作

点击 确定 来确认添加行为。

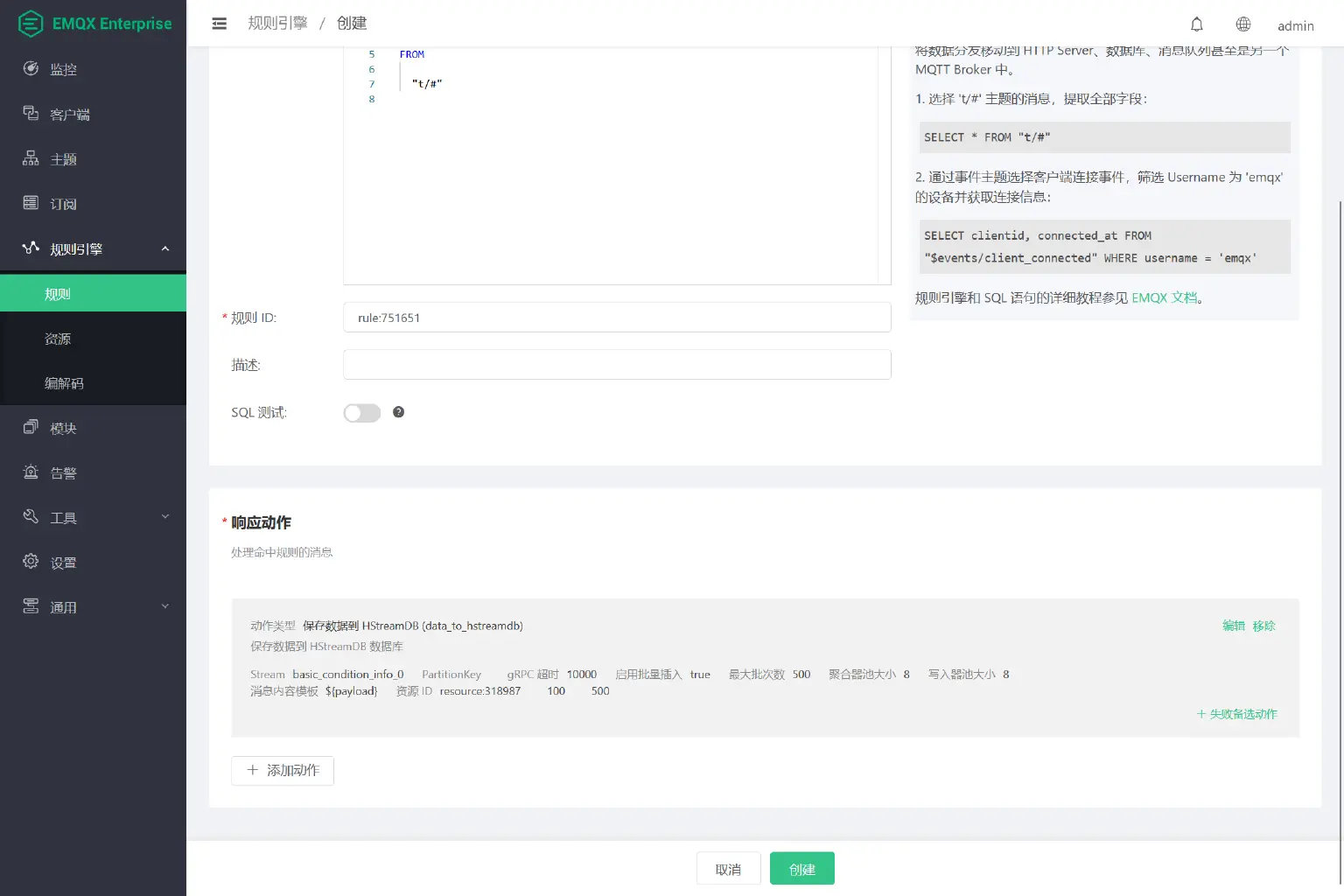

点击确定

在 HStream SQL Shell 中获取实时的数据更新

从 EMQX 规则引擎持久化到 HStreamDB 的数据可以使用 HStream SQL Shell 实时读出新写入 stream 的内容。现在,数据已经被写入 HStreamDB,可以使用任何消费方式来消费消息。文档使用了一个简单的消费方法:使用 HStream SQL shell 进行查询。此外,读者可以自由选择使用他们喜欢的编程语言 SDK 编写消费端。

# docker run -it --rm --name some-hstream-cli --network host hstreamdb/hstream:v0.14.0 hstream sql
> select * from basic_condition_info_0 emit changes;

当前的 select 查询没有结果可供打印出,这是因为还没有数据通过 EMQX 的规则引擎向 HStreamDB 写入。一旦有数据写入,便可以在 HStream SQL shell 观察到数据的即时更新。目前在 HStreamDB 使用 SQL 对 streams 做查询,只会打印出创建查询后的结果。如果在 EMQX 停止向 HStreamDB 写入后创建查询,可能观察不到产生的结果。

更多信息和有关 streams 与 SQL 的概念请参考 HStreamDB 的 SQL 文档

向 EMQX 写入消息测试规则引擎

可以使用跨平台的桌面客户端 MQTTX 来连接到 EMQX 并发送消息:

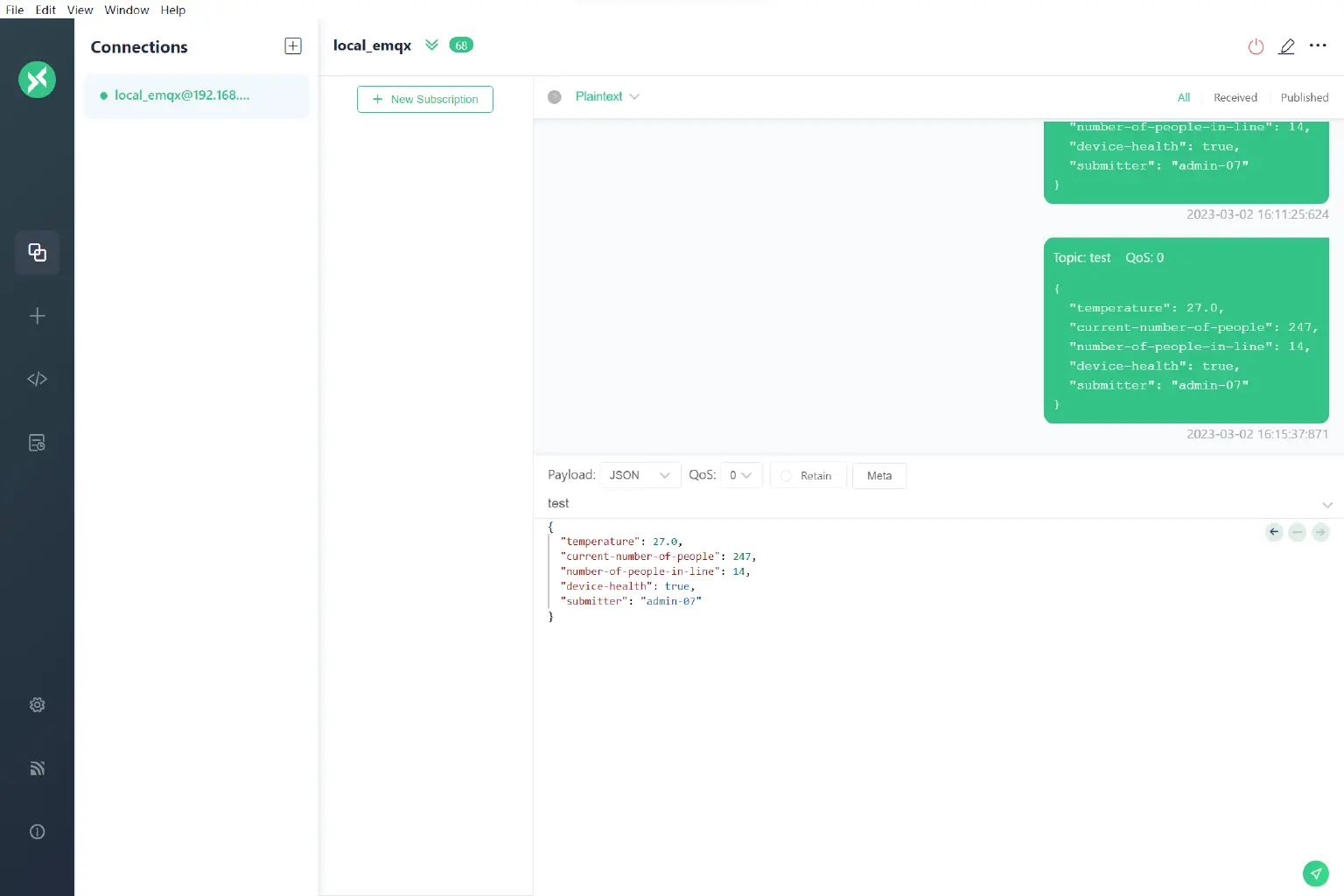

MQTT 桌面客户端

从 EMQX Dashboard 获取规则引擎的运行数据指标

访问对应的规则引擎界面:

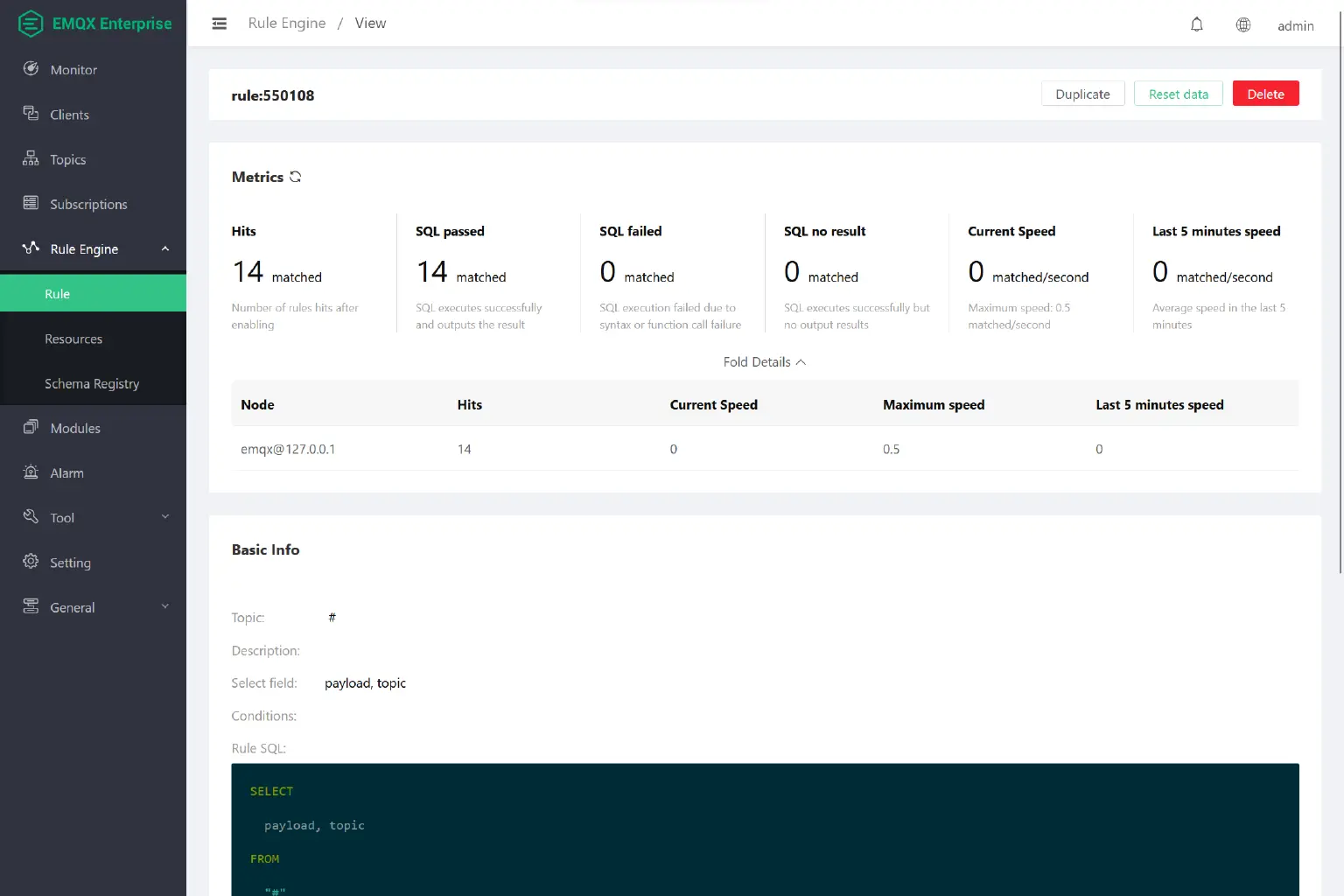

规则引擎界面

如果规则引擎运行数据指标正常,则代表 EMQX 会将数据持久化到 HStreamDB。一旦写入成功,便可以在前面步骤启动的 HStream SQL Shell 中看到实时的数据更新。

# docker run -it --rm --name some-hstream-cli --network host hstreamdb/hstream:v0.14.0 hstream sql
> select * from basic_condition_info_0 emit changes;
{"current-number-of-people":247.0,"device-health":true,"number-of-people-in-line":14.0,"submitter":"admin-07","temperature":27.0}
{"current-number-of-people":220.0,"device-health":true,"number-of-people-in-line":13.0,"submitter":"admin-07","temperature":27.2}
{"current-number-of-people":135.0,"device-health":true,"number-of-people-in-line":2.0,"submitter":"admin-01","temperature":26.9}
{"current-number-of-people":137.0,"device-health":true,"number-of-people-in-line":0.0,"submitter":"admin-01","temperature":26.9}

结语

至此,我们就完成了通过 EMQX 规则引擎将数据持久化到 HStreamDB 的主要流程。

将 EMQX 采集到的数据存储到 HStreamDB 后,可以对这些数据进行实时处理与分析,为上层 AI、大数据等应用提供支撑,进一步发掘和利用数据价值。作为首个专为流数据设计的云原生流数据库,HStreamDB 与 EMQX 结合可以实现一站式存储和实时处理海量物联网数据,精简物联网应用数据栈,加速企业的物联网应用开发。
