高效边缘流处理方案:使用 OpenYurt 部署和管理 eKuiper

LF Edge eKuiper 是轻量级物联网数据分析和流处理软件,通常在边缘端运行。它提供了一个管理仪表板来管理一个或多个 eKuiper 实例。通常,仪表板部署在云节点中,用于管理跨多个边缘节点的 eKuiper 实例。

在大多数情况下,出于安全或其他考虑,边缘节点在物理上无法从云节点访问。这使得部署变得困难,并且无法进行云到边缘管理。OpenYurt 改变了这种情况。OpenYurt 基于原生 Kubernetes 构建,可以对其进行扩展以无缝支持边缘计算。简而言之,OpenYurt 使用户能够管理在边缘基础设施中运行的应用程序,就像它们在云基础设施中运行一样。

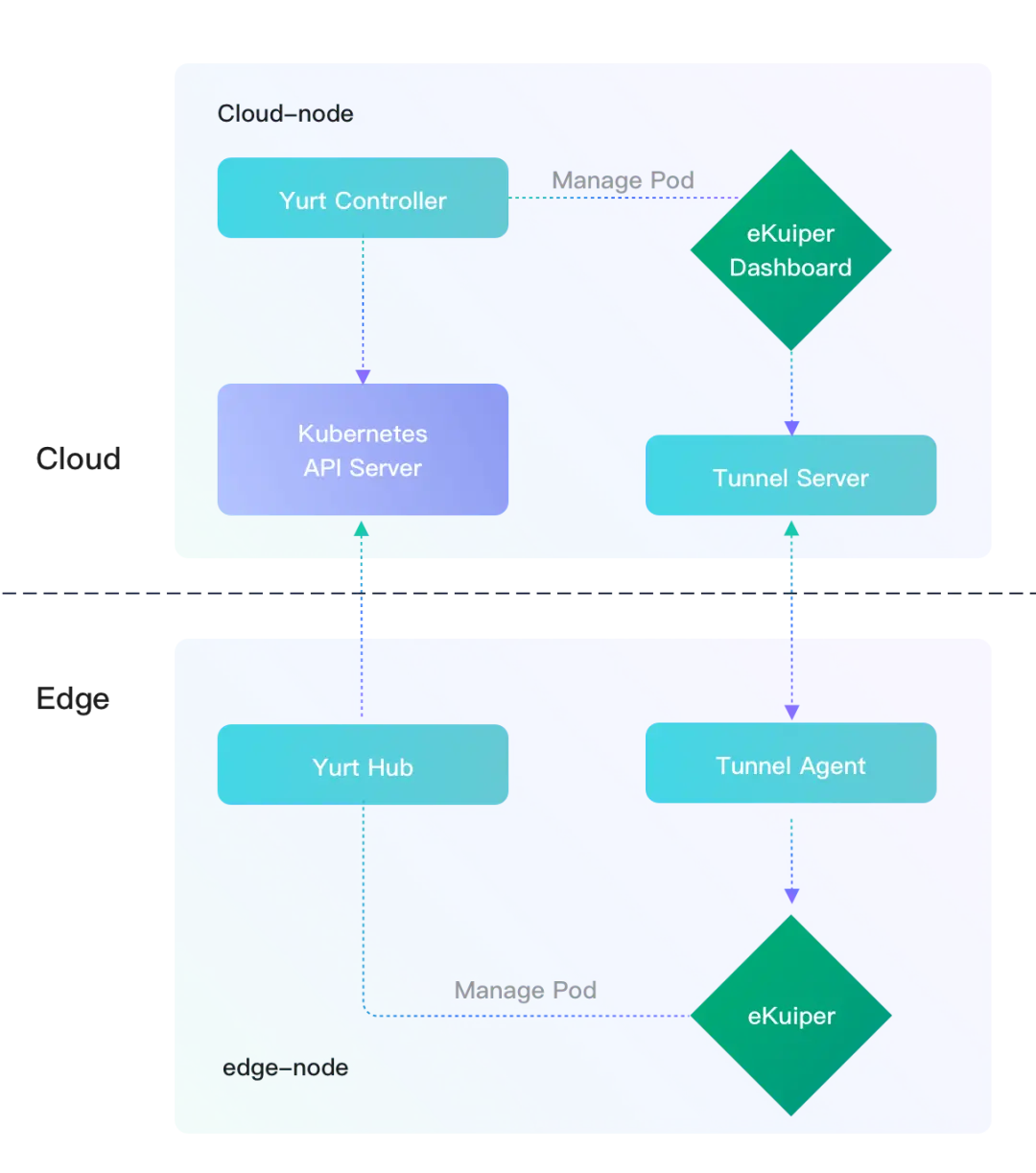

从 v0.4.0 版本开始,OpenYurt 将正式支持部署和管理 eKuiper。在本教程中,我们就将为大家讲解如何在 OpenYurt 集群中部署 eKuiper 及其仪表板,并利用 yurt 隧道实现从云到边缘的管理。 为了模拟云节点和边缘节点可能位于不同网络区域的真实场景,我们使用了一个两节点的 kubernetes 集群。eKuiper 实例将部署到边缘节点,仪表板将部署到云节点。

使用 OpenYurt 部署和管理 eKuiper

先决条件

在本教程中,云节点和边缘节点都必须安装 kubernetes 及其依赖项。在云节点中,需要使用 OpenYurt 和 helm 等工具来部署 eKuiper。

确保云节点具有外部 ip,以便边缘节点可以访问它。还要确保边缘节点是内部结点,以便云节点无法访问它。

云节点安装工作

首先,安装 kubeadm 及其依赖项,如 docker 引擎。详情请查看安装 kubeadm 的官方文档注意,OpenYurt 不支持高于 1.20 的 kubernetes 版本,所以请安装 1.20.x 或以下版本。 对于类似 debian 的系统,使用如下命令安装:

sudo apt-get install -y kubelet=1.20.8-00 kubeadm=1.20.8-00 kubectl=1.20.8-00

接下来,安装 Golang,然后构建 OpenYurt

最后,安装 helm,因为我们将通过 helm chart 部署 eKuiper。

在本教程中,云节点的主机名是 cloud-node。您可以修改您的主机名以匹配此名称,或者您必须将本教程中所有出现的 cloud-node 替换为您的云节点主机名。

边缘节点安装工作

只需在边缘节点中安装 kubeadm

在本教程中,边缘节点的主机名是 edge-node。您可以修改您的主机名以匹配此名称,或者您必须将本教程中所有出现的 edge-node 替换为您的边缘节点主机名。

设置 Kubernetes 集群

我们将通过 kubeadm 配置 kubernetes 集群,并让边缘节点加入集群。

假设您的云节点的外部 IP 是 34.209.219.149。在云节点中,输入以下命令,我们将得到类似下面的结果。

# sudo kubeadm init --control-plane-endpoint 34.209.219.149 --kubernetes-version stable-1.20
[init] Using Kubernetes version: v1.20.8
...
Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:

  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

You can now join any number of control-plane nodes by copying certificate authoritiesand service account keys on each node and then running the following as root:

  kubeadm join 34.209.219.149:6443 --token i24p5i.nz1feykoggszwxpq \
    --discovery-token-ca-cert-hash sha256:3aacafdd44d1136808271ad4aafa34e5e9e3553f3b6f21f972d29b8093554325 \
    --control-plane

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 34.209.219.149:6443 --token i24p5i.nz1feykoggszwxpq \
    --discovery-token-ca-cert-hash sha256:3aacafdd44d1136808271ad4aafa34e5e9e3553f3b6f21f972d29b8093554325

通过命令,我们指定外部 ip 作为控制平面端点,以便边缘节点可以访问,并将 kubernetes 版本指定为 1.20,这是 OpenYurt 中支持的最新版本。

按照输出中的说明设置 kubeconfig。然后复制要在边缘节点中使用的 kubeadm join 命令。

在边缘节点,运行复制的命令:

sudo kubeadm join 34.209.219.149:6443 --token i24p5i.nz1feykoggszwxpq \
    --discovery-token-ca-cert-hash sha256:3aacafdd44d1136808271ad4aafa34e5e9e3553f3b6f21f972d29b8093554325

如果一切顺利,返回云节点并输入以下命令以获取 k8s 节点列表,确保您可以获得 2 个节点:

$ kubectl get nodes -o wide
NAME         STATUS     ROLES                  AGE   VERSION   INTERNAL-IP     EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION     CONTAINER-RUNTIME
cloud-node   NotReady   control-plane,master   17m   v1.20.8   172.31.6.118    <none>        Ubuntu 20.04.2 LTS   5.4.0-1045-aws     docker://20.10.7
edge-node    NotReady   <none>                 17s   v1.20.8   192.168.2.143   <none>        Ubuntu 20.04.2 LTS   5.4.0-77-generic   docker://20.10.7

如果节点状态为 'NotReady',则可能是未配置容器网络。我们可以按照此处的描述安装 kubernetes 网络插件。例如,安装 Weave Net 插件:

$ kubectl apply -f "https://cloud.weave.works/k8s/net?k8s-version=$(kubectl version | base64 |tr -d '\n')"

几分钟后,运行 kubectl get nodes -o wide,节点应该已准备就绪。

至此,我们已经创建了一个具有两个节点的 k8s 集群:cloud-node 和 edge-node。

使云节点可访问

kubectl get nodes -o wide 返回的结果中,如果 cloud-node 的内部 IP 不是可访问的外部 IP,我们需要使其可访问。您可以为节点指定外部 IP。但是,在大多数像 AWS 这样的云平台,机器没有外部 IP,我们需要添加 iptables 规则,将内部 IP 的访问转化到外部 IP。假设云节点的内部 IP 为 172.31.0.236,在云节点中添加 iptables 规则。

$ sudo iptables -t nat -A OUTPUT -d 172.31.0.236 -j DNAT --to-destination 34.209.219.149

在边缘节点中添加另一个 iptables 规则。

$ sudo iptables -t nat -A OUTPUT -d 172.31.0.236 -j DNAT --to-destination 34.209.219.149

通过运行 ping 172.31.0.236,确保在边缘节点中可以访问 172.31.0.236

将 eKuiper 实例部署到边缘

eKuiper 作为边缘流处理软件,通常部署在边缘端。我们将使用 eKuiper helm chart 来加速部署。

$ git clone https://github.com/lf-edge/ekuiper
$ cd ekuiper/deploy/chart/Kuiper

为了将 eKuiper 部署到 edge-node,我们将修改 helm chart 中的模板文件。编辑 template/StatefulSet.yaml 第 38 行以添加 nodeName 和 hostNetwork,如下所示。其中, edge-node 是边缘节点的主机名字,如果您的主机名不同,请更改以匹配您的边缘主机名。

...
spec:
    nodeName: edge-node
    hostNetwork: true
    volumes:
        {{- if not .Values.persistence.enabled }}
...

保存更改并通过 helm 命令部署 eKuiper:

$ helm install ekuiper .

您将运行两个新服务。

$ kubectl get services
NAME               TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)              AGE
ekuiper            ClusterIP   10.99.57.211     <none>        9081/TCP,20498/TCP   22h
ekuiper-headless   ClusterIP   None             <none>        <none>               22h

通过验证 pod,ekuiper 应该在 edge-node 中运行。

$ kubectl get pods -o wide
NAME                        READY   STATUS    RESTARTS   AGE   IP           NODE         NOMINATED NODE   READINESS GATES
ekuiper-0                   1/1     Running   0          22h   10.244.1.3   edge-node    <none>           <none>

ekuiper rest 服务在集群内运行,端口为 9081。我们可以通过在边缘节点中键入以下命令来检查服务连接,其中 192.168.2.143 是边缘节点内网 ip。

$ curl http://192.168.2.143:9081
{"version":"1.2.0","os":"linux","upTimeSeconds":81317}

将 eKuiper 仪表板部署到云端

我们将使用 kmanager.yaml 和 kubectl 工具在云节点中部署 ekuiper 仪表板。eKuiper manager 是一个基于 web 的用户界面。在配置文件中,我们为 eKuiper manager 定义了部署和服务。

首先,我们需要确保文件中使用的仪表盘版本跟 eKuiper 版本相匹配。打开并修改 kmanager.yaml 第21行,确保版本正确。

...
containers:
    - name: kmanager
      image: emqx/kuiper-manager:1.2.1
...

然后,运行 kubectl 命令

$ kubectl apply -f kmanager.yaml

运行 get 服务,你将得到如下结果:

$kubectl get svc
NAME               TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)              AGE
ekuiper            ClusterIP   10.99.57.211    <none>        9081/TCP,20498/TCP   120m
ekuiper-headless   ClusterIP   None            <none>        <none>               120m
kmanager-http      NodePort    10.99.154.153   <none>        9082:32555/TCP       15s
kubernetes         ClusterIP   10.96.0.1       <none>        443/TCP              33h

仪表板在端口 32555 的云节点中运行。因此,在浏览器中使用 url http://34.209.219.149:32555 打开仪表板。使用默认用户名和密码登录:admin/public。

我们的目标是在边缘节点管理 eKuiper 实例。因此,我们将在上一节中设置的边缘节点中添加一个 eKuiper 服务作为仪表板中的服务。

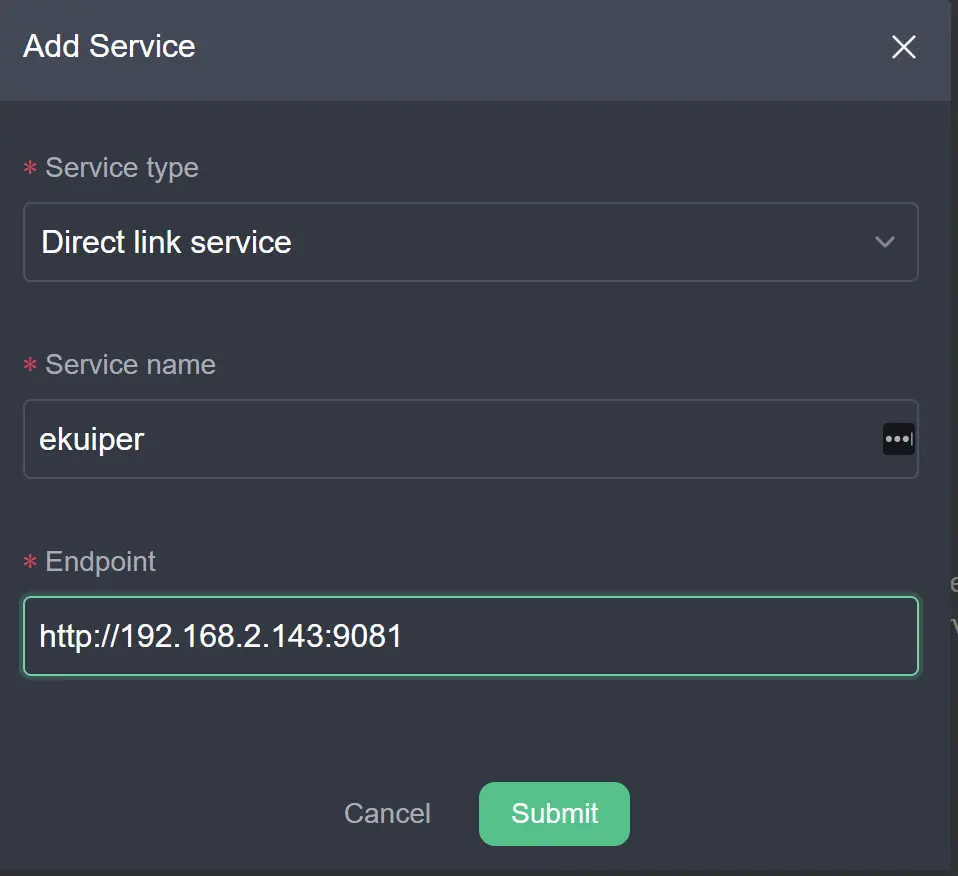

1、创建 Add Service 并填写如下表格。

创建 Add Service

2、服务创建完成后,点击服务名称 ekuiper 并切换到 system 页面。连接应该被断开,这样我们就会得到关于连接的错误信息。那是因为 http://192.168.2.143:9081/ 是边缘端 eKuiper 服务的内网地址, 不能直接从云端访问。

在下一节中,我们将设置 yurt 隧道,让仪表板管理 edge 端的 eKuiper 实例。

设置 yurt 隧道

我们将使用 OpenYurt 将隧道设置为云和边缘节点之间的通信管道。因为我们需要连接到边缘的 9081 端口,我们必须在 yurt 隧道中设置端口映射。

在云节点中,打开 openyurt/config/setup/yurt-tunnel-server.yaml 文件,编辑 configmap 第31行 yurt-tunnel-server-cfg,添加 nat-ports-pair,如下所示。

apiVersion: v1
kind: ConfigMap
metadata:
  name: yurt-tunnel-server-cfg
  namespace: kube-system
data:
  dnat-ports-pair: "9081=10264"

然后编辑第 175 行以添加 cloud-node 外部 ip 作为证书 ip。仅当云节点没有公共 ip 和使用 NAT 规则设置时才需要这样做。

...
args:
  - --bind-address=$(NODE_IP)
  - --insecure-bind-address=$(NODE_IP)
  - --proxy-strategy=destHost
  - --v=2
  - --cert-ips=34.209.219.149
...

然后,我们将 kubernetes 集群转换为 OpenYurt 集群。

$ _output/bin/yurtctl convert --cloud-nodes cloud-node --provider kubeadm

接下来我们将通过分别部署 yurt-tunnel-server 和 yurt-tunnel-agent 手动设置 yurt 隧道。

在设置 yurt 隧道服务器之前,我们先给云节点添加一个标签。

$ kubectl label nodes cloud-node openyurt.io/is-edge-worker=false

然后,我们可以部署 yurt 隧道服务器:

$ kubectl apply -f config/setup/yurt-tunnel-server.yaml

接下来,我们可以设置 yurt 隧道代理。和之前一样,我们给边缘节点添加一个标签,允许在边缘节点上运行 yurt 隧道代理:

kubectl label nodes edge-node openyurt.io/is-edge-worker=true

并且,应用 yurt-tunnel-agent. yaml 文件:

kubectl apply -f config/setup/yurt-tunnel-agent.yaml

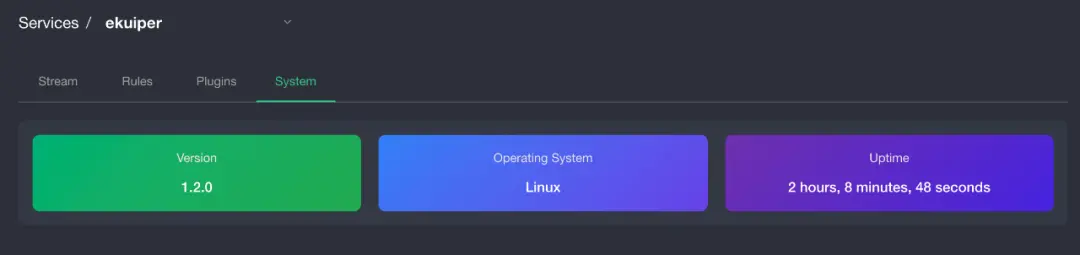

代理和服务器运行后,我们应该可以从仪表板管理 ekuiper。返回浏览器中的仪表板,单击服务名称 ekuiper 并切换到 system 选项卡,我们应该会发现该服务是健康的,如下图所示:

ekuiper仪表板

很棒!现在我们可以通过仪表板在边缘管理 eKuiper,就像它部署在云端一样。参照 manager ui 教程,可以从云端创建和管理 eKuiper 的流、规则和插件以及任何类似的管理工作。

扩展阅读

如果您想了解 LF Edge eKuiper 或者 OpenYurt 的更多特性,请阅读下面的参考资料:
