EMQX MQTT 服务器启用 SSL/TLS 安全连接

Shifan Yu
2020-7-13
EMQX MQTT 服务器启用 SSL/TLS 安全连接

作为基于现代密码学公钥算法的安全协议,TLS/SSL 能在计算机通讯网络上保证传输安全,EMQX 内置对 TLS/SSL 的支持,包括支持单/双向认证、X.509 证书、负载均衡 SSL 等多种安全认证。你可以为 EMQX 支持的所有协议启用 SSL/TLS,也可以将 EMQX 提供的 HTTP API 配置为使用 TLS。本文将介绍如何在 EMQX 中为 MQTT 启用 TLS。

SSL/TLS 带来的安全优势

  • 强认证。 用 TLS 建立连接的时候,通讯双方可以互相检查对方的身份。在实践中,很常见的一种身份检查方式是检查对方持有的 X.509 数字证书。这样的数字证书通常是由一个受信机构颁发的,不可伪造。

  • 保证机密性。TLS 通讯的每次会话都会由会话密钥加密,会话密钥由通讯双方协商产生。任何第三方都无法知晓通讯内容。即使一次会话的密钥泄露,并不影响其他会话的安全性。

  • 完整性。 加密通讯中的数据很难被篡改而不被发现。

SSL/TLS 协议

TLS/SSL 协议下的通讯过程分为两部分,第一部分是握手协议。握手协议的目的是鉴别对方身份并建立一个安全的通讯通道。握手完成之后双方会协商出接下来使用的密码套件和会话密钥;第二部分是 record 协议,record 和其他数据传输协议非常类似,会携带内容类型,版本,长度和荷载等信息,不同的是它所携带的信息是加密了的。

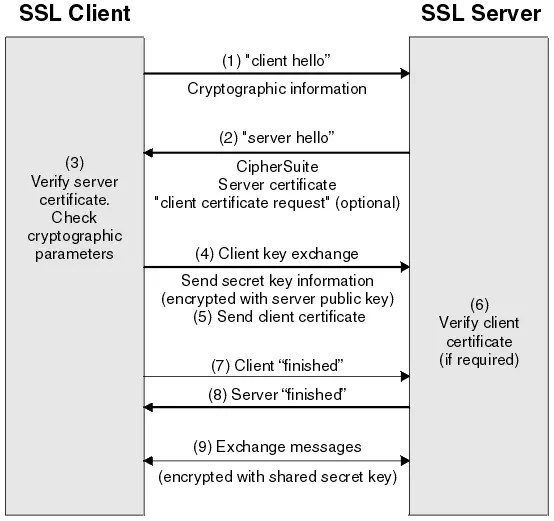

下面的图片描述了 TLS/SSL 握手协议的过程,从客户端的 "hello" 一直到服务器的 "finished" 完成握手。有兴趣的同学可以找更详细的资料看。对这个过程不了解也并不影响我们在 EMQX 中启用这个功能。


SSL/TLS 证书准备

通常来说,我们会需要数字证书来保证 TLS 通讯的强认证。数字证书的使用本身是一个三方协议,除了通讯双方,还有一个颁发证书的受信第三方,有时候这个受信第三方就是一个 CA。和 CA 的通讯,一般是以预先发行证书的方式进行的。也就是在开始 TLS 通讯的时候,我们需要至少有 2 个证书,一个 CA 的,一个 EMQX 的,EMQX 的证书由 CA 颁发,并用 CA 的证书验证。

获得一个真正受外界信任的证书需要到证书服务提供商进行购买。在实验室环境,我们也可以用自己生成的证书来模拟这个过程。下面我们分别以这两种方式来说明 EMQX 服务器的 SSL/TLS 启用过程。

注意: 购买证书与自签名证书的配置,读者根据自身情况只需选择其中一种进行测试。

购买证书

如果有购买证书的话,就不需要自签名证书。

为方便 EMQX 配置,请将购买的证书文件重命名为 emqx.crt,证书密钥重命名为 emqx.key

自签名证书

在这里,我们假设您的系统已经安装了 OpenSSL。使用 OpenSSL 附带的工具集就可以生成我们需要的证书了。

首先,我们需要一个自签名的 CA 证书。生成这个证书需要有一个私钥为它签名,可以执行以下命令来生成私钥:

openssl genrsa -out ca.key 2048

这个命令将生成一个密钥长度为 2048 的密钥并保存在 ca.key 中。有了这个密钥,就可以用它来生成 EMQX 的根证书了:

openssl req -x509 -new -nodes -key ca.key -sha256 -days 3650 -out ca.pem

查看 CA 证书信息(可选):

openssl x509 -in ca.pem -noout -text

根证书是整个信任链的起点,如果一个证书的每一级签发者向上一直到根证书都是可信的,那个我们就可以认为这个证书也是可信的。有了这个根证书,我们就可以用它来给其他实体签发实体证书了。

实体(在这里指的是 EMQX)也需要一个自己的私钥对来保证它对自己证书的控制权。生成这个密钥的过程和上面类似:

openssl genrsa -out emqx.key 2048

新建 openssl.cnf 文件,

  • req_distinguished_name :根据情况进行修改,
  • alt_names: BROKER_ADDRESS 修改为 EMQX 服务器实际的 IP 或 DNS 地址,例如:IP.1 = 127.0.0.1,或 DNS.1 = broker.xxx.com
[req]
default_bits  = 2048
distinguished_name = req_distinguished_name
req_extensions = req_ext
x509_extensions = v3_req
prompt = no
[req_distinguished_name]
countryName = CN
stateOrProvinceName = Zhejiang
localityName = Hangzhou
organizationName = EMQX
commonName = Server certificate
[req_ext]
subjectAltName = @alt_names
[v3_req]
subjectAltName = @alt_names
[alt_names]
IP.1 = BROKER_ADDRESS
DNS.1 = BROKER_ADDRESS

然后以这个密钥和配置签发一个证书请求:

openssl req -new -key ./emqx.key -config openssl.cnf -out emqx.csr

然后以根证书来签发 EMQX 的实体证书:

openssl x509 -req -in ./emqx.csr -CA ca.pem -CAkey ca.key -CAcreateserial -out emqx.pem -days 3650 -sha256 -extensions v3_req -extfile openssl.cnf

查看 EMQX 实体证书(可选):

openssl x509 -in emqx.pem -noout -text

验证 EMQX 实体证书,确定证书是否正确:

$ openssl verify -CAfile ca.pem emqx.pem
emqx.pem: OK

准备好证书后,我们就可以启用 EMQX 的 TLS/SSL 功能了。

SSL/TLS 启用及验证

在 EMQX 中 mqtt:ssl 的默认监听端口为 8883。

购买证书方式

EMQX 配置

将前文重命名后的 emqx.key 文件及 emqx.crt 文件拷贝到 EMQX 的 etc/certs/ 目录下,并参考如下配置修改 emqx.conf

## listener.ssl.$name is the IP address and port that the MQTT/SSL
## Value: IP:Port | Port
listener.ssl.external = 8883

## Path to the file containing the user's private PEM-encoded key.
## Value: File
listener.ssl.external.keyfile = etc/certs/emqx.key

## 注意:如果 emqx.crt 是证书链,请确保第一个证书是服务器的证书,而不是 CA 证书。
## Path to a file containing the user certificate.
## Value: File
listener.ssl.external.certfile = etc/certs/emqx.crt

MQTT 连接测试

当配置完成并重启 EMQX 后,我们使用 MQTT 客户端工具 - MQTTX(该工具跨平台且支持 MQTT 5.0),来验证 TLS 服务是否正常运行。

MQTTX 版本要求:v1.3.2 及以上版本

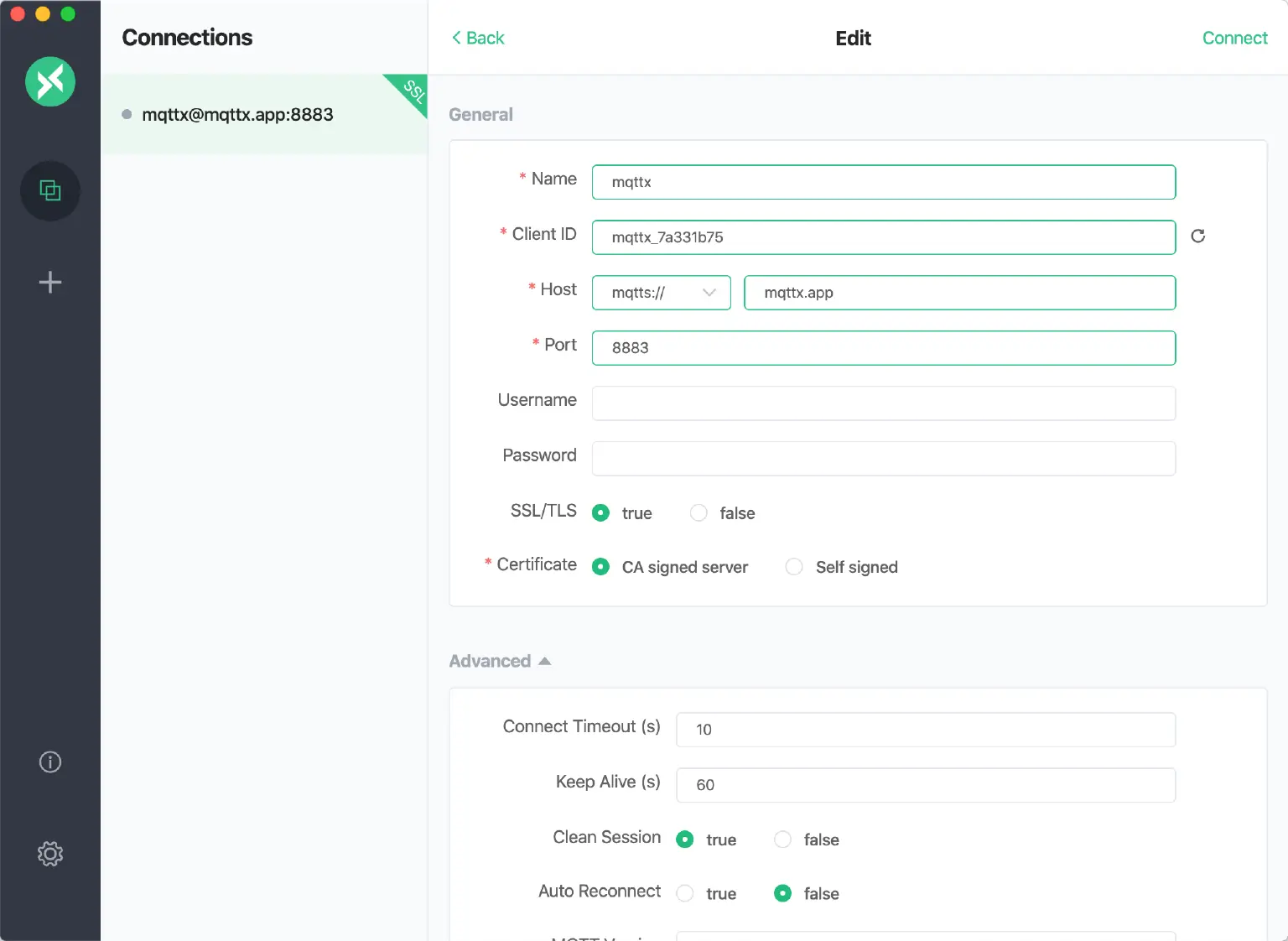

  • 参照下图在 MQTTX 中创建 MQTT 客户端(Host 输入框里的 mqttx.app 需替换为实际的域名)


注意:在 Certificate 一栏只需选择 CA signed server 即可,使用购买证书在进行单向认证连接时不需要携带任何证书文件(CA 文件也不需要携带)。

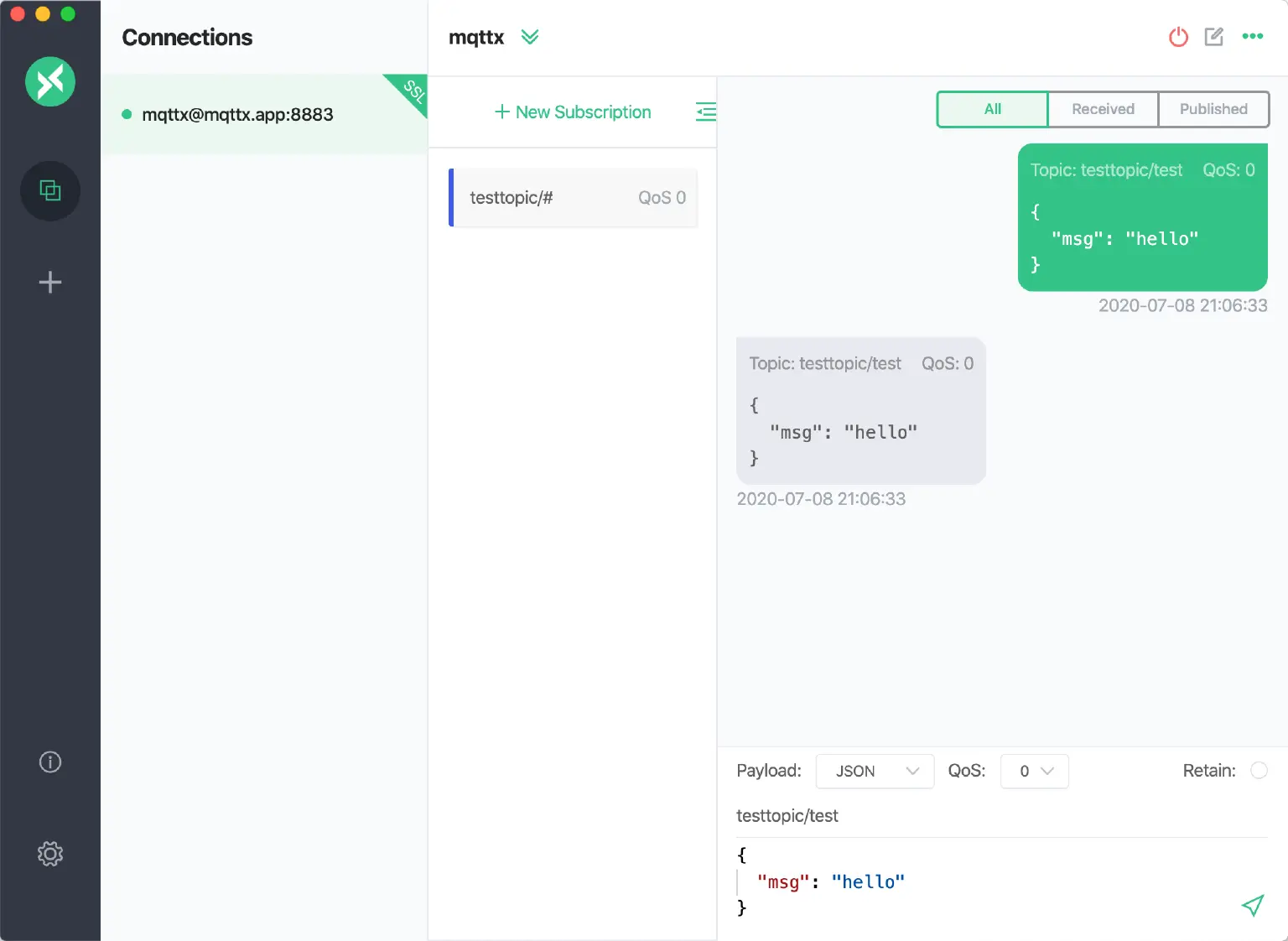

  • 点击 Connect 按钮,连接成功后,如果能正常执行 MQTT 发布/订阅 操作,则购买证书的 SSL 单向认证配置成功。


自签名证书方式

EMQX 配置

将前文中通过 OpenSSL 工具生成的 emqx.pememqx.keyca.pem 文件拷贝到 EMQX 的 etc/certs/ 目录下,并参考如下配置修改 emqx.conf

## listener.ssl.$name is the IP address and port that the MQTT/SSL
## Value: IP:Port | Port
listener.ssl.external = 8883

## Path to the file containing the user's private PEM-encoded key.
## Value: File
listener.ssl.external.keyfile = etc/certs/emqx.key

## 注意:如果 emqx.pem 是证书链,请确保第一个证书是服务器的证书,而不是 CA 证书。
## Path to a file containing the user certificate.
## Value: File
listener.ssl.external.certfile = etc/certs/emqx.pem

## 注意:ca.pem 用于保存服务器的中间 CA 证书和根 CA 证书。可以附加其他受信任的 CA,用来进行客户端证书验证。
## Path to the file containing PEM-encoded CA certificates. The CA certificates
## Value: File
listener.ssl.external.cacertfile = etc/certs/ca.pem

MQTT 连接测试(OpenSSL)

  • 使用 OpenSSL 作为 Server 与 Client

    openssl s_server -accept 2009 -key emqx.key -cert emqx.pem

    $ openssl s_client -connect localhost:2009 -CAfile ca.pem -showcerts

    Verify return code: 0 (ok)

  • 使用 OpenSSL 作为 Client,EMQX 作为 Server

    启动 EMQX 并将日志等级改为 Debug。

    ./bin/emqx start
    ./bin/emqx_ctl log set-level debug


    使用 openssl s_client 连接 EMQX 并发送一个 Client ID 为 "a" 的 MQTT Connect 报文。

    $ echo -en "\x10\x0d\x00\x04MQTT\x04\x00\x00\x00\x00\x01a" | openssl s_client -connect localhost:8883 -CAfile ca.pem -showcerts

    Verify return code: 0 (ok)


    如果你在 emqx/log/erlang.log.1 中看到以下日志,说明 SSL 认证成功。

    2020-11-26 17:39:13.933 [debug] 127.0.0.1:51348 [MQTT] RECV CONNECT(Q0, R0, D0, ClientId=a, ProtoName=MQTT, ProtoVsn=4, CleanStart=false, KeepAlive=0, Username=undefined, Password=undefined)


MQTT 连接测试(MQTTX)

当配置完成并重启 EMQX 后,我们使用 MQTT 客户端工具 - MQTTX(该工具跨平台且支持 MQTT 5.0),来验证 TLS 服务是否正常运行。

MQTTX 版本要求:v1.3.2 及以上版本

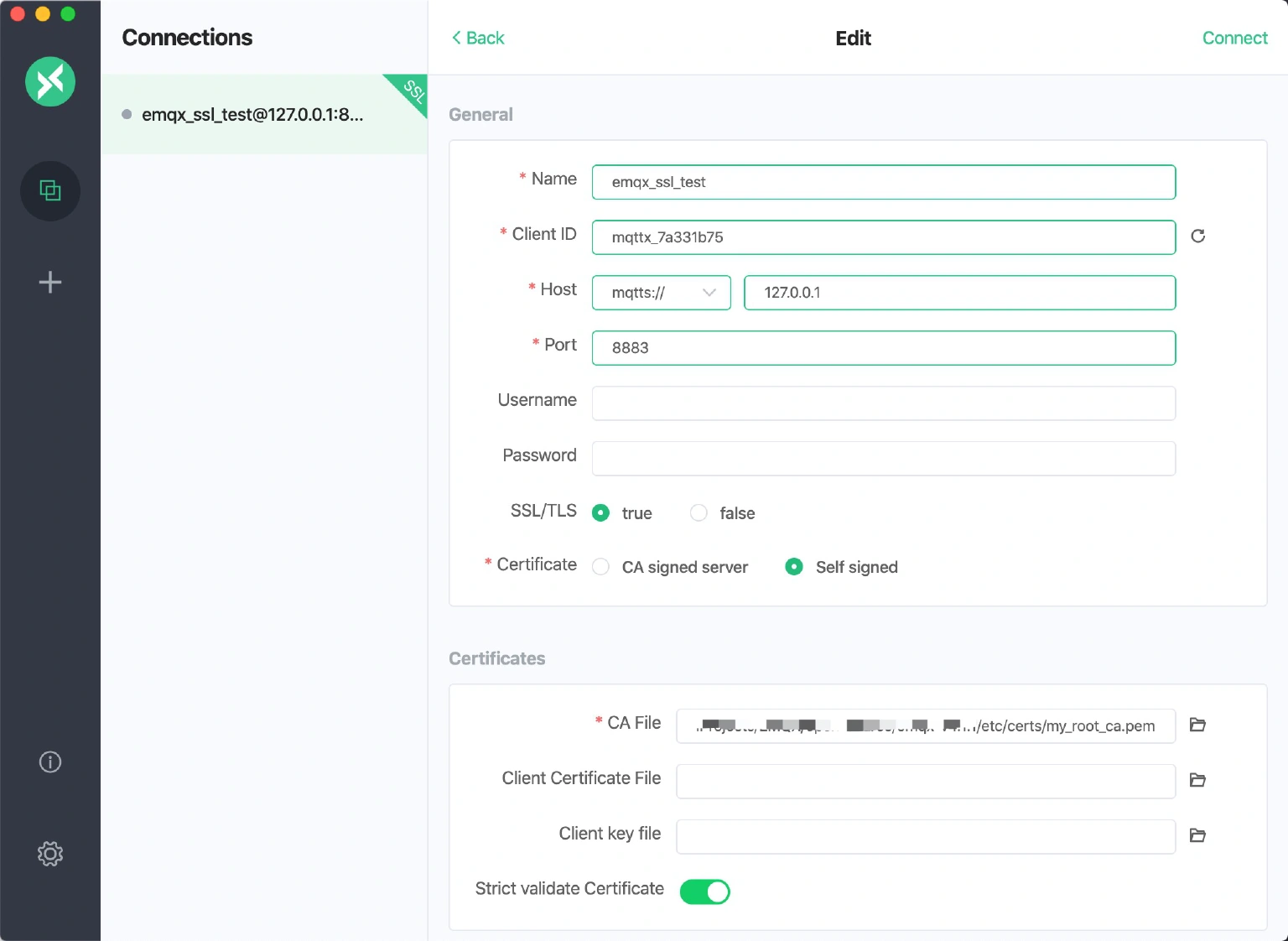

  • 参照下图在 MQTTX 中创建 MQTT 客户端(Host 输入框里的 127.0.0.1 需替换为实际的 EMQX 服务器 IP)

1594612437782.jpg 此时 Certificate 一栏需要选择 Self signed ,并携带自签名证书中生成的 ca.pem 文件。

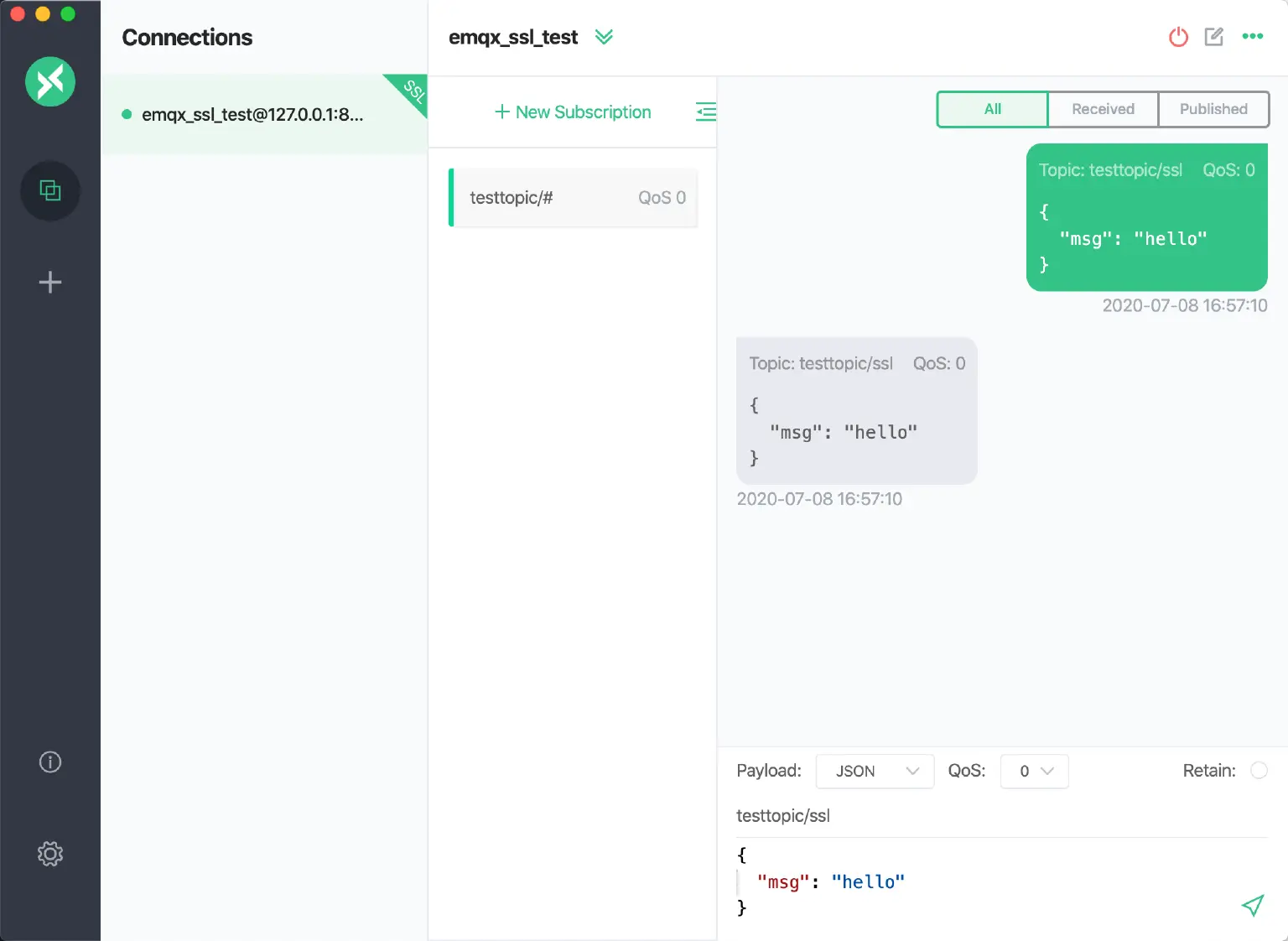

  • 点击 Connect 按钮,连接成功后,如果能正常执行 MQTT 发布/订阅 操作,则自签名证书的 SSL 单向认证配置成功。


EMQX Dashboard 验证

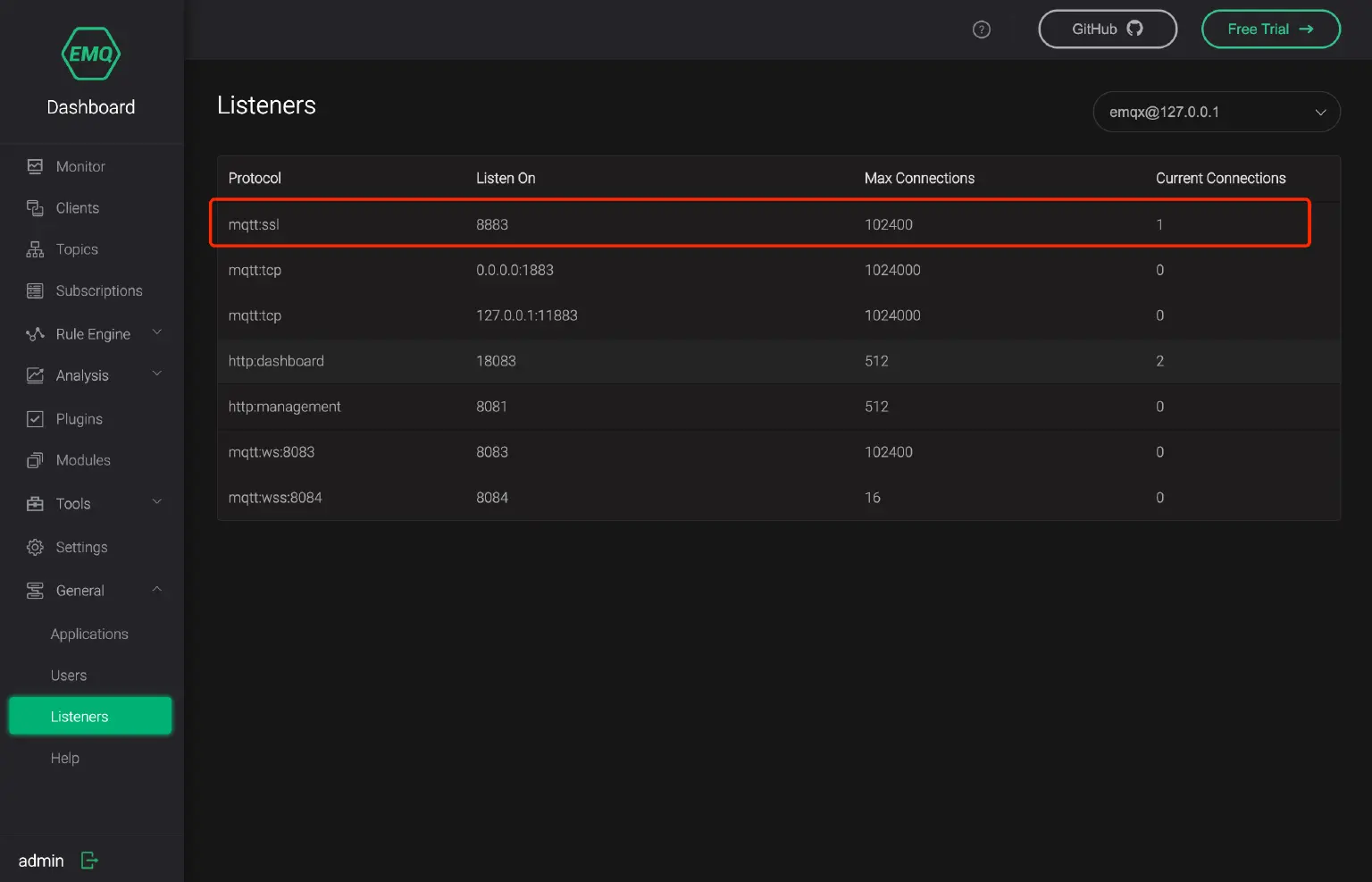

最后,打开 EMQX 的 Dashboard 在 Listeners 页面可以看到在 8883 端口上有一个 mqtt:ssl 连接。


至此,我们成功的完成了 EMQX 服务器的 SSL/TLS 配置及单向认证连接测试。EMQX SSL/TLS 双向认证配置文档请关注我们的后续文章。
