EMQX 速率限制(Rate Limit)配置指南

在阅读该指南之前,假定你已经了解 MQTT 与 EMQX MQTT 服务器 的简单知识。

EMQX Broker 从 V3 版本开始支持速率限制功能,包括了对 PUBLISH 报文接收速率TCP 数据包接收速率 的限制,本文将详细介绍该功能的配置与使用。

配置项

MQTT PUBLISH 报文接收速率

该配置位于 emqx.conf

zone.external.publish_limit = 10,1m

配置格式为:<Number>,<Duration>,表示在 <Duration> 时间段内,最多允许接收 <Number> 数量的 PUBLISH 报文。

TCP 数据包接收速率

该配置位于 emqx.conf

listener.tcp.external.rate_limit = 1024,4096

配置格式为:<Rate>,<Burst>,它表示允许的数据包接收的平均速率为 <Rate> 。但它允许的的最大峰值由<Burst> 值决定。详细的内容见下节: 速率限制算法令牌桶 — 算法

active_n

该配置位于 emqx.conf

listener.tcp.external.active_n = 100

active_n 实际上表示的是:在底层的异步 I/O 中允许读取的数据报条数,每当异步的读操作到达该限制时,便暂时的切换为同步模式。每当切换为同步模式时,则会执行一次速率限制的检查。因此,该值越大,系统的吞吐性能越好;该值越小,速率检查越精准,流入的流量越平稳,系统的安全性更高。

速率限制算法 - 令牌桶

简介

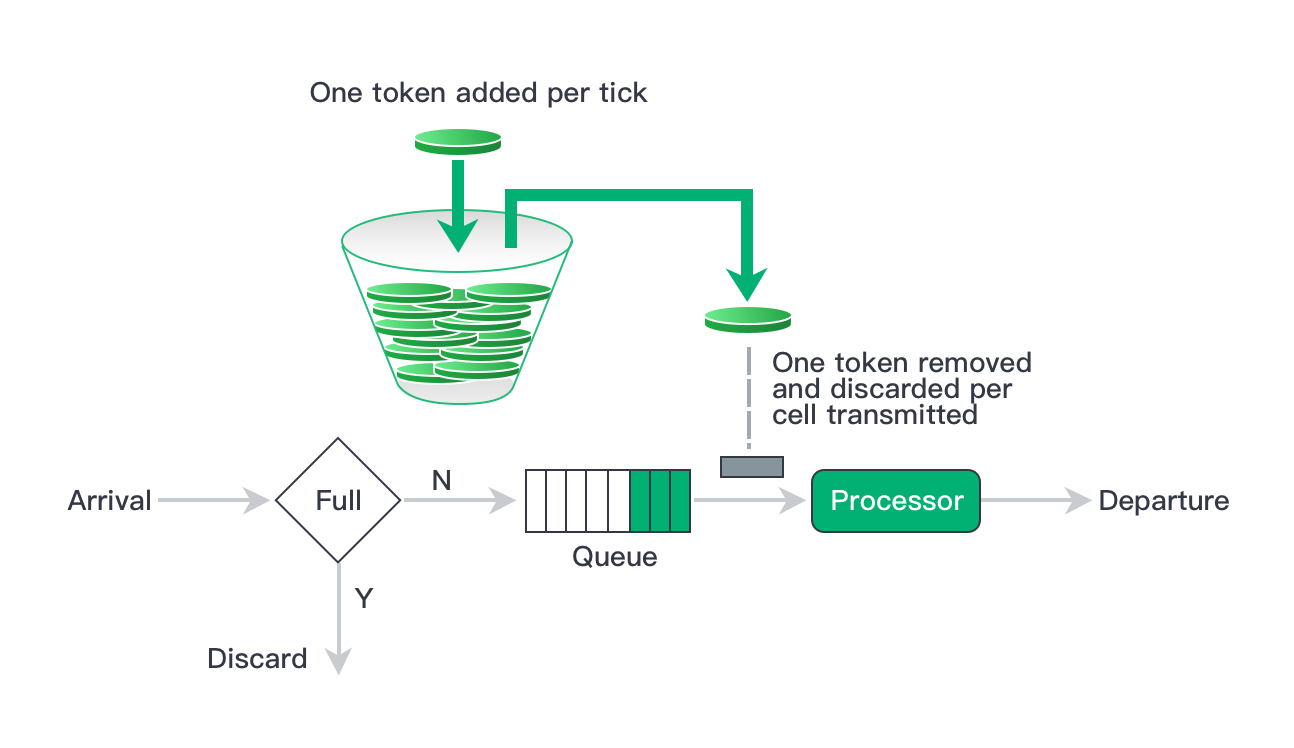

上述所提到 publish_limitrate_limit 都使用 令牌桶算法 实现,其算法逻辑如下图:


  1. 存在一个最多可容纳 burst 数量令牌 (Token) 的桶 (Bucket)。
  2. 我们将以每秒 N 个的速率向这个桶添加令牌,桶满时则不再向桶添加令牌,这个速率我们记为 rate
  3. 每当有请求抵达,则从桶中取出相应数量的令牌。如果桶为空则阻塞,直到足够数量的令牌被放入。

作用

通过 令牌桶 算法,我们能够:

  • 在长时间运行的情况下,被限制的请求速率的平均值等于令牌添加的速率,即 rate
  • 允许一定程度的峰值流量。如果请求速度为 M,且大于 rate,则令牌减少的速率为 M - rate,那么一个满的桶被取完令牌需要的时间为 burst / (M - rate),而在此期间接受的请求数量为 burst / (M - rate) * M

总之,可以简单理解 rate 为平均请求速率,burst为瞬间最大请求速率。

EMQX 速率限制实现

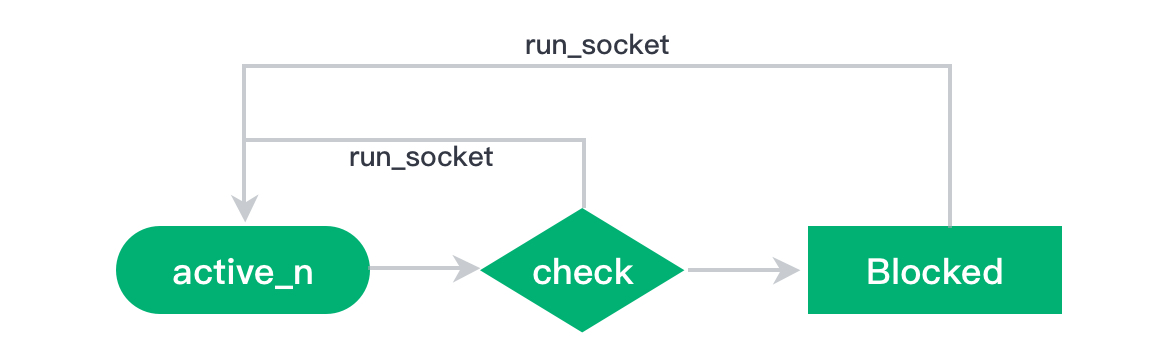

基于以上的 令牌桶 算法下,EMQX 对速率限制的实现逻辑如下:


其含义为:

  1. socket 每接收 n 个 TCP 数据报文,便进行一次速率检查,将收到的 n 个 TCP 数据报文的总长度记为 s。
  2. 令牌桶中的剩余令牌数大于等于 s,则更新对应令牌桶的令牌数量,并继续激活 socket 执行 active_n。
  3. 令牌桶中的剩余令牌数 r 小于 s,则等待 (s - r) / rate 秒再激活 socket。

速率限制配置示例

速率限制配置

listener.tcp.external.active_n = 100
listener.tcp.external.rate_limit = 1024,1024000

以上配置表示:

  • 每收到 100 个 TCP 报文进行速率检查。
  • 平均速率限制为 1024 byte/s。
  • 桶大小为 1000 KB,如果这 100 个 TCP 报文的总长度大于 1000KB,那么将会触发速率限制。

因此,用户需要根据实际报文大小来设置 <Burst>, EMQX 推荐配置为 (max_packet_size * active_n) / 2,以避免频繁发生阻塞。

listener.tcp.external.active_n = 100
zone.external.publish_limit = 10,1m

以上配置表示:

  • 每收到 100 个 TCP 报文进行速率检查。
  • 1 分钟内仅允许接收 10 个 PUBLISH 报文。

可以将 <Number>,<Duration> 转换为 <Rate>,<Burst> 的形式,即 <Number> / <Duration>, <Numebr>

其他配置

此外,除了这以上的 Rate Limit 限制外,在 etc/emqx.conf 配置中,还支持对 TCP、WebSocket 等连接进行以下限制:

listener.tcp.external.max_connections = 1024000

允许同时存在的最大连接数量,即最大同时在线客户端数量。

listener.tcp.external.max_conn_rate = 1000

每秒允许的最大并发连接数。
