在树莓派中使用 MicroPython 接入 MQTT

Yaqi Luo
2022-9-1
在树莓派中使用 MicroPython 接入 MQTT

树莓派 由英国树莓派基金会开发,是一款基于 ARM 的微型计算机主板。该主板提供 USB 接口和以太网接口,可以连接键盘、鼠标和网线,该主板具备 PC 的基本功能,同时树莓派集成了 Wi-Fi、蓝牙以及大量 GPIO,被广泛运用在教学、家庭娱乐、物联网等。

MicroPython 是 Python 3 编程语言的一个完整软件实现,用 C 语言编写,运行在 MCU(微控制器)硬件之上的完全的 Python 编译器和运行时系统,提供给用户一个交互式提示符(REPL)来立即执行所支持的命令。除了包括选定的核心 Python 库,MicroPython 还包括了给予编程者访问低层硬件的模块,是 Python 3 语言的精简实现 ,包括 Python 标准库的一小部分,经过优化可在微控制器和受限环境中运行。

MQTT 是一种基于发布/订阅模式的轻量级物联网消息传输协议 ,可以用极少的代码和带宽为联网设备提供实时可靠的消息服务,它适用于硬件资源有限的设备及带宽有限的网络环境。因此,MQTT 协议广泛应用于物联网、移动互联网、智能硬件、车联网、电力能源等行业。

本文将介绍如何在树莓派上使用 MicroPython 编写简单的 MQTT 客户端,并实现该客户端与 MQTT 服务器的连接、订阅、发布等功能。

环境搭建

安装 MicroPython

本文使用的树莓派操作系统为 Raspberry Pi OS with desktop (Debian version: 10,64-bit)

  • 当树莓派使用的操作系统基于 Debian version: 10 时可直接使用如下命令安装 MicroPython。

     sudo apt-get update
     # 安装 MicroPython
     sudo apt-get -y install micropython


    提示 如果安装过程中出现 E: Unable to locate package micropython 错误,可使用下面的 snap 或者源码编译方式安装。

  • 如果您的树莓派使用的操作系统基于 Debian version: 11,则可使用如下 snap 方式进行安装。

     sudo apt update
     sudo apt install snapd
     sudo reboot
     sudo snap install core
     sudo snap install micropython

  • 您也可以使用源码编译的方式进行安装。 具体细节请参考树莓派文档:https://docs.micropython.org/en/latest/develop/gettingstarted.html

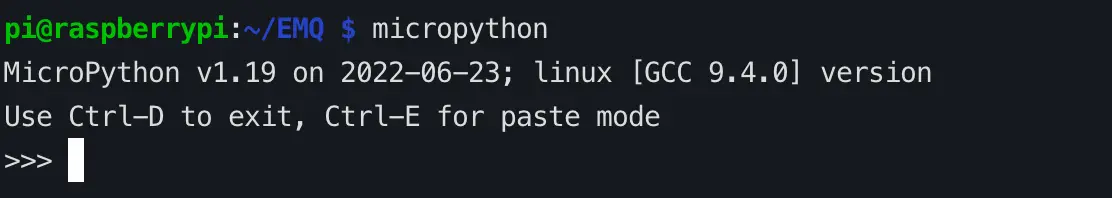

安装完成后,在终端执行 micropython,如果显示 MicroPython x.x.x(x 表示数字)则表示已经安装成功。

MicroPython

安装 MQTT 客户端库

为了方便连接到 MQTT 服务器,我们需要安装 umqtt.simple 库。

micropython -m upip install umqtt.simple

连接 MQTT 服务器

本文将使用 EMQ 提供的 免费公共 MQTT 服务器,该服务基于 MQTT 物联网云平台 - EMQX Cloud 创建。服务器接入信息如下:

  • Broker: broker.emqx.io
  • TCP Port: 1883
  • Websocket Port: 8083

订阅消息

打开任意编辑器,输入下面的代码,并保存为 sub.py 文件:

# sub.py
import time
from umqtt.simple import MQTTClient

# 定义 sub 客户端的连接信息
SERVER="broker.emqx.io"
ClientID = f'raspberry-sub-{time.time_ns()}'
user = "emqx"
password = "public"
topic = "raspberry/mqtt"
msg = b'{"msg":"hello"}'

def sub(topic, msg):
    # 在回调函数打印主题和消息
    print('received message %s on topic %s' % (msg, topic))

def main(server=SERVER):
    # 创建连接,参数分别为客户端 ID,broker 地址,broker 端口号,认证信息
    client = MQTTClient(ClientID, server, 1883, user, password)
    client.set_callback(sub)
    client.connect()
    print('Connected to MQTT Broker "%s"' % (server))
    # 如果与 broker 失去连接后重连,仍然会继续订阅 raspberry/topic 主题
    client.subscribe(topic)
    while True:
        if True:
            client.wait_msg()
        else:
            client.check_msg()
            time.sleep(1)

if __name__ == "__main__":
    main()

发布消息

打开任意编辑器,输入下面的代码,并保存为 pub.py 文件:

# pub.py
import time
from umqtt.simple import MQTTClient

# 定义 pub 客户端的连接信息
server="broker.emqx.io"
ClientID = f'raspberry-pub-{time.time_ns()}'
user = "emqx"
password = "public"
topic = "raspberry/mqtt"
msg = b'{"msg":"hello"}'

# 创建连接,参数分别为客户端 ID,broker 地址,broker 端口号,认证信息
def connect():
    print('Connected to MQTT Broker "%s"' % (server))
    client = MQTTClient(ClientID, server, 1883, user, password)
    client.connect()
    return client

def reconnect():
    # 若无法连接到 broker,打印一条消息以通知连接不成功,并且等待 5 秒发起重连
    print('Failed to connect to MQTT broker, Reconnecting...' % (server))
    time.sleep(5)
    client.reconnect()

# 若能连接到 broker,调用 connect(),反之调用 reconnect()
try:
    client = connect()
except OSError as e:
    reconnect()

# 每隔 1 秒给主题 raspberry/mqtt 发送一条消息
while True:
  print('send message %s on topic %s' % (msg, topic))
  client.publish(topic, msg, qos=0)
  time.sleep(1)

在上面的代码中,我们调用 publish() 函数向主题 raspberry/mqtt 发送消息。其中参数 QoS 是另一个 MQTT 特性,如果你想了解更多 QoS 的内容,可以查看 MQTT QoS(服务质量)介绍,本示例中我们设置为 0。

测试

我们使用 MQTT 5.0 客户端工具 - MQTTX 进行以下测试。

测试订阅消息

运行 MicroPython 代码,并主动发送一个消息。

  1. 打开终端,运行 MicroPython 代码,监听消息 。

    micropython sub.py


    运行订阅客户端

  2. 使用 MQTTX 客户端与 MQTT 服务器建立连接,并向主题 raspberry/mqtt 发送消息 。

    MQTT 消息发布

  3. 查看树莓派终端信息,将会看到已成功接收到 MQTTX 发布的消息。

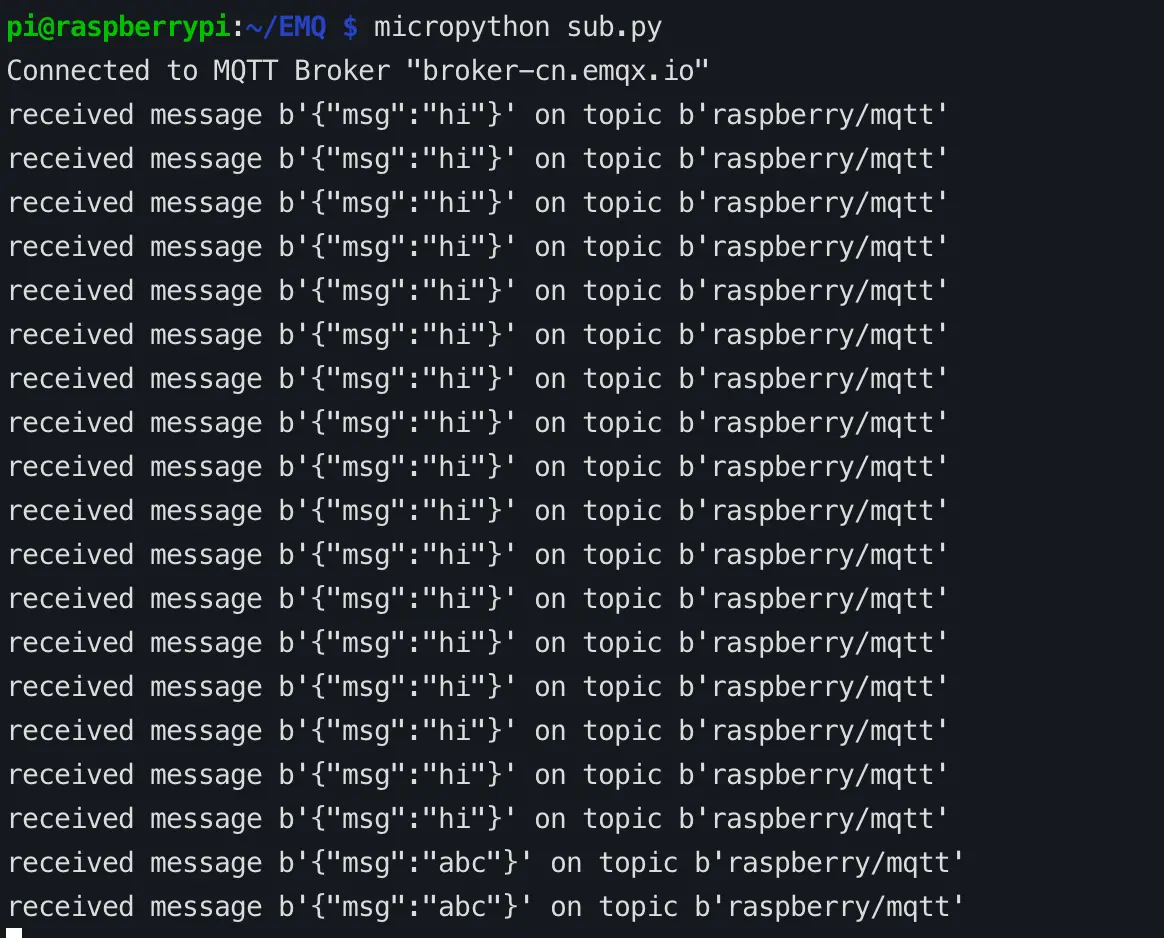

    MQTT 消息接收

测试发布消息

  1. 在 MQTTX 客户端中订阅 raspberry/mqtt 主题 。

  2. 在终端运行 MicroPython 代码 ,发布消息。

    micropython pub.py

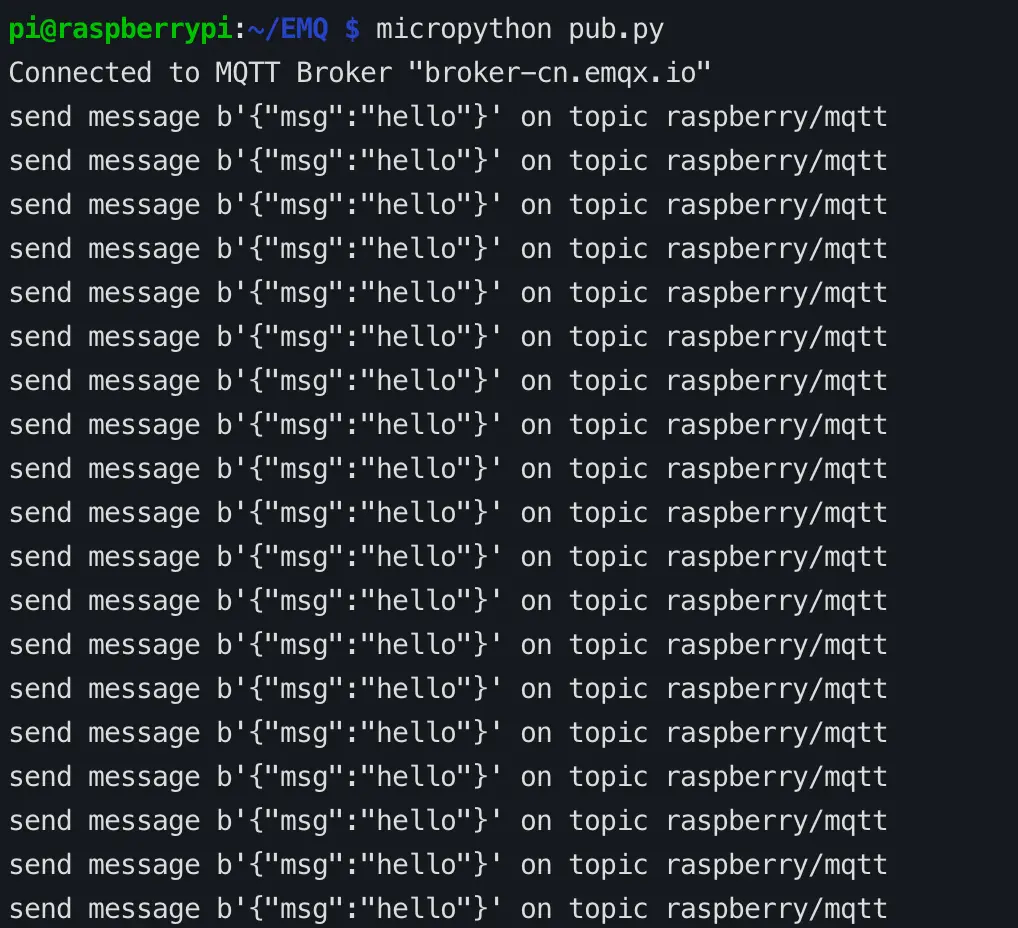

    MQTT 消息发布

  3. 在 MQTTX 客户端中,查看树莓派发送的消息。

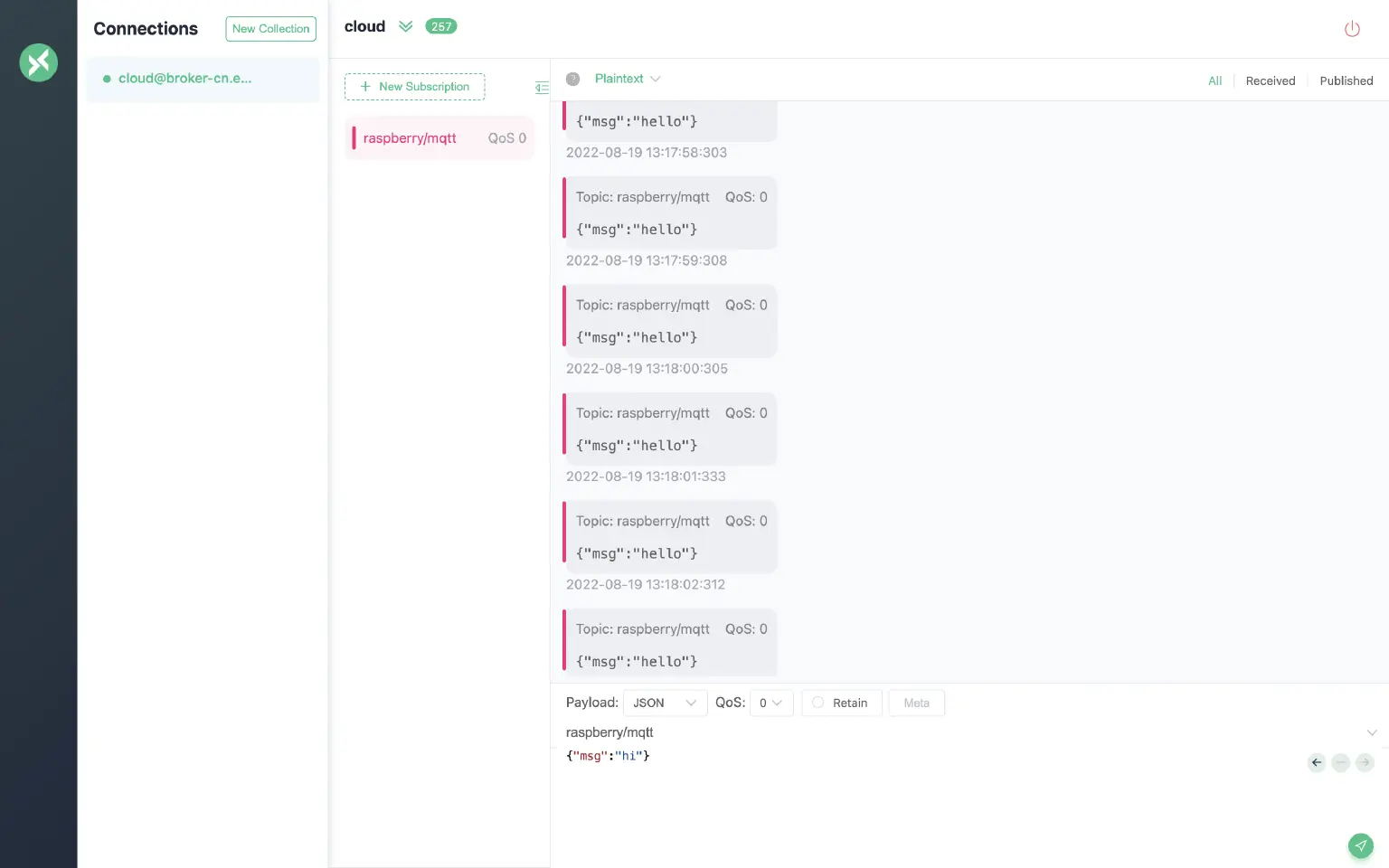

    MQTTX 接收消息

结语

以上就是在树莓派上使用 MicroPython 进行编程的简单示例。我们通过 MicroPython umqtt.simple 实现了一个简单的测试客户端,并完成了该客户端与 MQTT 服务器的连接与消息收发。 MQTT 最大优点在于以极少的代码和有限的带宽,为连接远程设备提供实时可靠的消息服务,而树莓派则是一个体积小、发热低、能耗低、相对全面的硬件模块。二者相结合,即使是在微控制器或是受限环境中,也可助您开发出更多创新应用。
