EMQ X 启用双向 SSL/TLS 安全连接

作为基于现代密码学公钥算法的安全协议,TLS/SSL 能在计算机通讯网络上保证传输安全,EMQ X 内置对 TLS/SSL 的支持,包括支持单/双向认证、X.509 证书、负载均衡 SSL 等多种安全认证。你可以为 EMQ X 支持的所有协议启用 SSL/TLS,也可以将 EMQ X 提供的 HTTP API 配置为使用 TLS。

在上一篇文章中,我们已经介绍过如何为 EMQ X MQTT 服务器启用 SSL/TLS 单向安全连接,本文将介绍如何在 EMQ X 中为 MQTT 启用双向 SSL/TLS 安全连接。

SSL/TLS 带来的安全优势

  • 强认证。 用 TLS 建立连接的时候,通讯双方可以互相检查对方的身份。在实践中,很常见的一种身份检查方式是检查对方持有的 X.509 数字证书。这样的数字证书通常是由一个受信机构颁发的,不可伪造。

  • 保证机密性。TLS 通讯的每次会话都会由会话密钥加密,会话密钥由通讯双方协商产生。任何第三方都无法知晓通讯内容。即使一次会话的密钥泄露,并不影响其他会话的安全性。

  • 完整性。 加密通讯中的数据很难被篡改而不被发现。

SSL/TLS 协议

TLS/SSL 协议下的通讯过程分为两部分,第一部分是握手协议。握手协议的目的是鉴别对方身份并建立一个安全的通讯通道。握手完成之后双方会协商出接下来使用的密码套件和会话密钥;第二部分是 record 协议,record 和其他数据传输协议非常类似,会携带内容类型,版本,长度和荷载等信息,不同的是它所携带的信息是加密了的。

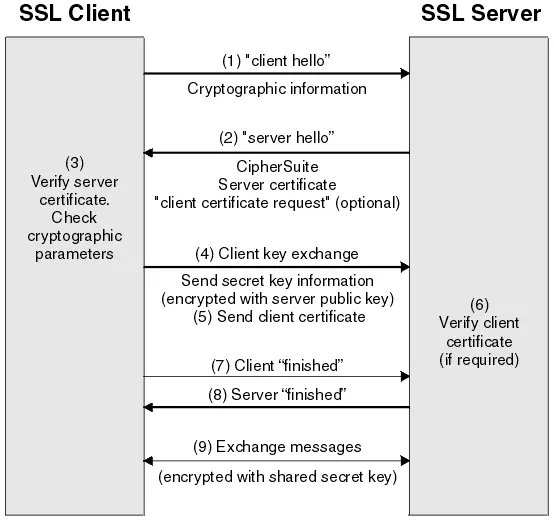

下面的图片描述了 TLS/SSL 握手协议的过程,从客户端的 "hello" 一直到服务器的 "finished" 完成握手。有兴趣的同学可以找更详细的资料看。对这个过程不了解也并不影响我们在 EMQ X 中启用这个功能。


为什么需要 SSL/TLS 双向认证

双向认证是指,在进行通信认证时要求服务端和客户端都需要证书,双方都要进行身份认证,以确保通信中涉及的双方都是受信任的。 双方彼此共享其公共证书,然后基于该证书执行验证、确认。一些对安全性要求较高的应用场景,就需要开启双向 SSL/TLS 认证。

SSL/TLS 证书准备

在双向认证中,一般都使用自签名证书的方式来生成服务端和客户端证书,因此本文就以自签名证书为例。

通常来说,我们需要数字证书来保证 TLS 通讯的强认证。数字证书的使用本身是一个三方协议,除了通讯双方,还有一个颁发证书的受信第三方,有时候这个受信第三方就是一个 CA。和 CA 的通讯,一般是以预先发行证书的方式进行的。也就是在开始 TLS 通讯的时候,我们需要至少有 2 个证书,一个 CA 的,一个 EMQ X 的,EMQ X 的证书由 CA 颁发,并用 CA 的证书验证。

在这里,我们假设您的系统已经安装了 OpenSSL。使用 OpenSSL 附带的工具集就可以生成我们需要的证书了。

生成自签名 CA 证书

首先,我们需要一个自签名的 CA 证书。生成这个证书需要有一个私钥为它签名,可以执行以下命令来生成私钥:

openssl genrsa -out ca.key 2048

这个命令将生成一个密钥长度为 2048 的密钥并保存在 ca.key 中。有了这个密钥,就可以用它来生成 EMQ X 的根证书了:

openssl req -x509 -new -nodes -key ca.key -sha256 -days 3650 -out ca.pem

根证书是整个信任链的起点,如果一个证书的每一级签发者向上一直到根证书都是可信的,那个我们就可以认为这个证书也是可信的。有了这个根证书,我们就可以用它来给其他实体签发实体证书了。

生成服务端证书

实体(在这里指的是 EMQ X)也需要一个自己的私钥对来保证它对自己证书的控制权。生成这个密钥的过程和上面类似:

openssl genrsa -out emqx.key 2048

新建 openssl.cnf 文件,

  • req_distinguished_name :根据情况进行修改,

  • alt_names: BROKER_ADDRESS 修改为 EMQ X 服务器实际的 IP 或 DNS 地址,例如:IP.1 = 127.0.0.1,或 DNS.1 = broker.xxx.com

    注意:IP 和 DNS 二者保留其一即可,如果已购买域名,只需保留 DNS 并修改为你所使用的域名地址。

[req]
default_bits  = 2048
distinguished_name = req_distinguished_name
req_extensions = req_ext
x509_extensions = v3_req
prompt = no
[req_distinguished_name]
countryName = CN
stateOrProvinceName = Zhejiang
localityName = Hangzhou
organizationName = EMQX
commonName = CA
[req_ext]
subjectAltName = @alt_names
[v3_req]
subjectAltName = @alt_names
[alt_names]
IP.1 = BROKER_ADDRESS
DNS.1 = BROKER_ADDRESS

然后以这个密钥和配置签发一个证书请求:

openssl req -new -key ./emqx.key -config openssl.cnf -out emqx.csr

然后以根证书来签发 EMQ X 的实体证书:

openssl x509 -req -in ./emqx.csr -CA ca.pem -CAkey ca.key -CAcreateserial -out emqx.pem -days 3650 -sha256 -extensions v3_req -extfile openssl.cnf

生成客户端证书

双向连接认证还需要创建客户端证书,首先需要创建客户端密钥:

openssl genrsa -out client.key 2048

使用生成的客户端密钥来创建一个客户端请求文件:

openssl req -new -key client.key -out client.csr -subj "/C=CN/ST=Zhejiang/L=Hangzhou/O=EMQX/CN=client"

最后使用先前生成好的服务端 CA 证书来给客户端签名,生成一个客户端证书:

openssl x509 -req -days 3650 -in client.csr -CA ca.pem -CAkey ca.key -CAcreateserial -out client.pem

准备好服务端和客户端证书后,我们就可以在 EMQ X 中启用 TLS/SSL 双向认证功能。

SSL/TLS 双向连接的启用及验证

在 EMQ X 中 mqtt:ssl 的默认监听端口为 8883。

EMQ X 配置

将前文中通过 OpenSSL 工具生成的 emqx.pememqx.keyca.pem 文件拷贝到 EMQ X 的 etc/certs/ 目录下,并参考如下配置修改 emqx.conf

## listener.ssl.$name is the IP address and port that the MQTT/SSL
## Value: IP:Port | Port
listener.ssl.external = 8883

## Path to the file containing the user's private PEM-encoded key.
## Value: File
listener.ssl.external.keyfile = etc/certs/emqx.key

## 注意:如果 emqx.pem 是证书链,请确保第一个证书是服务器的证书,而不是 CA 证书。
## Path to a file containing the user certificate.
## Value: File
listener.ssl.external.certfile = etc/certs/emqx.pem

## 注意:ca.pem 用于保存服务器的中间 CA 证书和根 CA 证书。可以附加其他受信任的 CA,用来进行客户端证书验证。
## Path to the file containing PEM-encoded CA certificates. The CA certificates
## Value: File
listener.ssl.external.cacertfile = etc/certs/ca.pem

## A server only does x509-path validation in mode verify_peer,
## as it then sends a certificate request to the client (this
## message is not sent if the verify option is verify_none).
##
## Value: verify_peer | verify_none
listener.ssl.external.verify = verify_peer

MQTT 连接测试

当配置完成并重启 EMQ X 后,我们使用 MQTT 客户端工具 - MQTT X(该工具跨平台且支持 MQTT 5.0),来验证 TLS 双向认证服务是否正常运行。

MQTT X 版本要求:v1.3.2 及以上版本

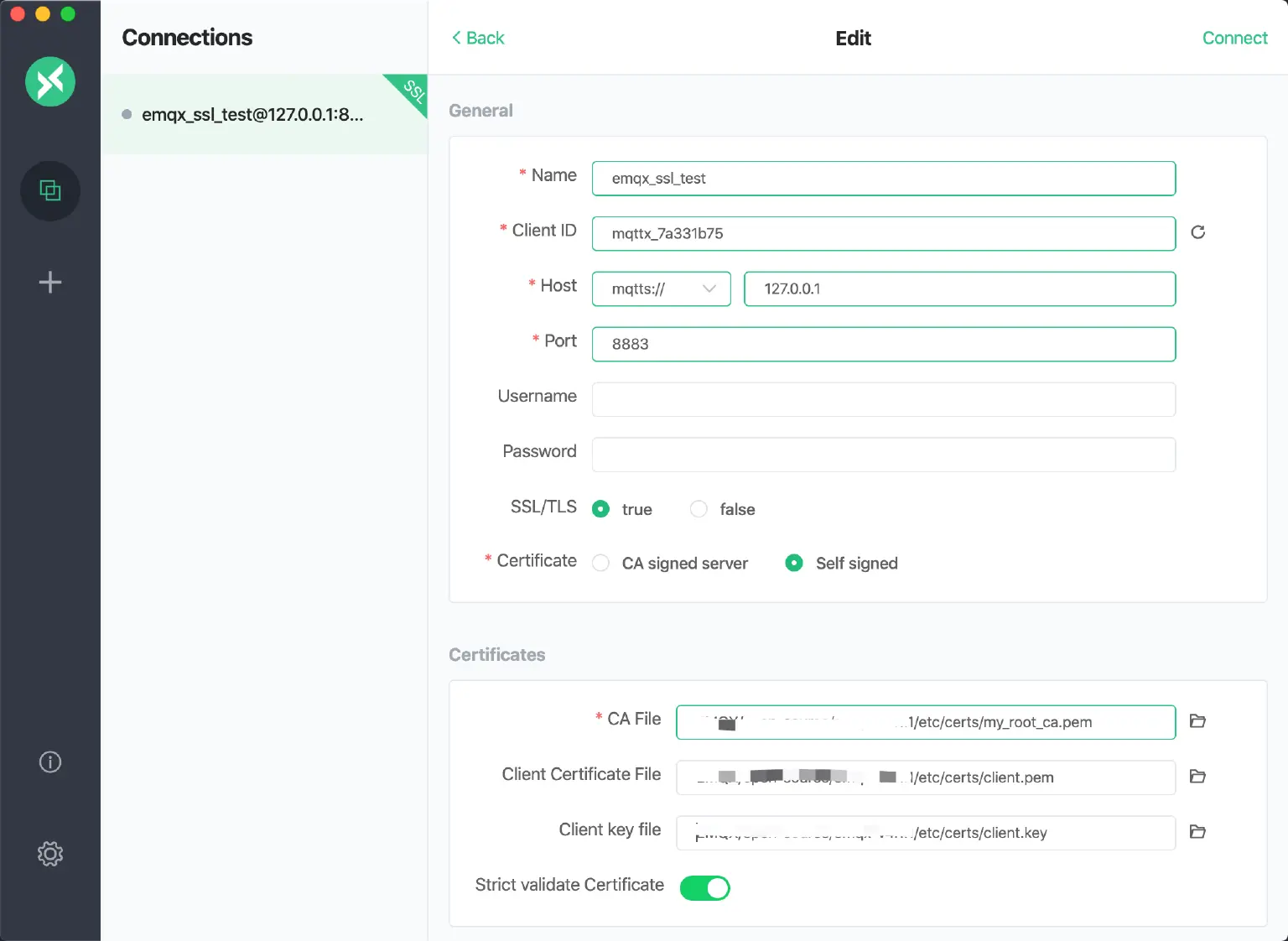

  • 参照下图在 MQTT X 中创建 MQTT 客户端(Host 输入框里的 127.0.0.1 需替换为实际的 EMQ X 服务器 IP)


    此时 Certificate 一栏需要选择 Self signed ,并携带自签名证书中生成的 ca.pem 文件, 客户端证书 client.pem 和客户端密钥 client.key 文件。

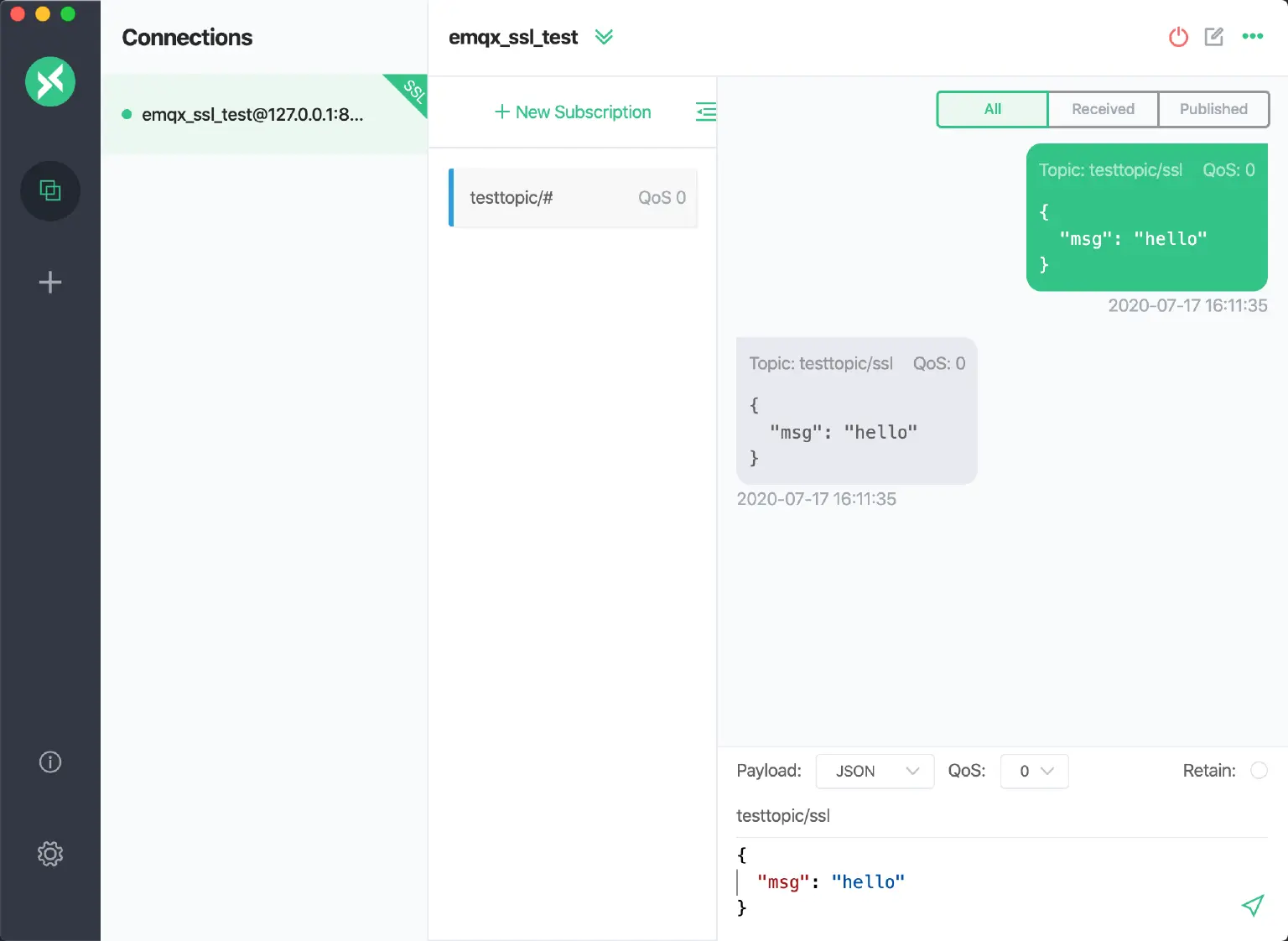

  • 点击 Connect 按钮,连接成功后,如果能正常执行 MQTT 发布/订阅 操作,则 SSL 双向连接认证配置成功。


EMQ X Dashboard 验证

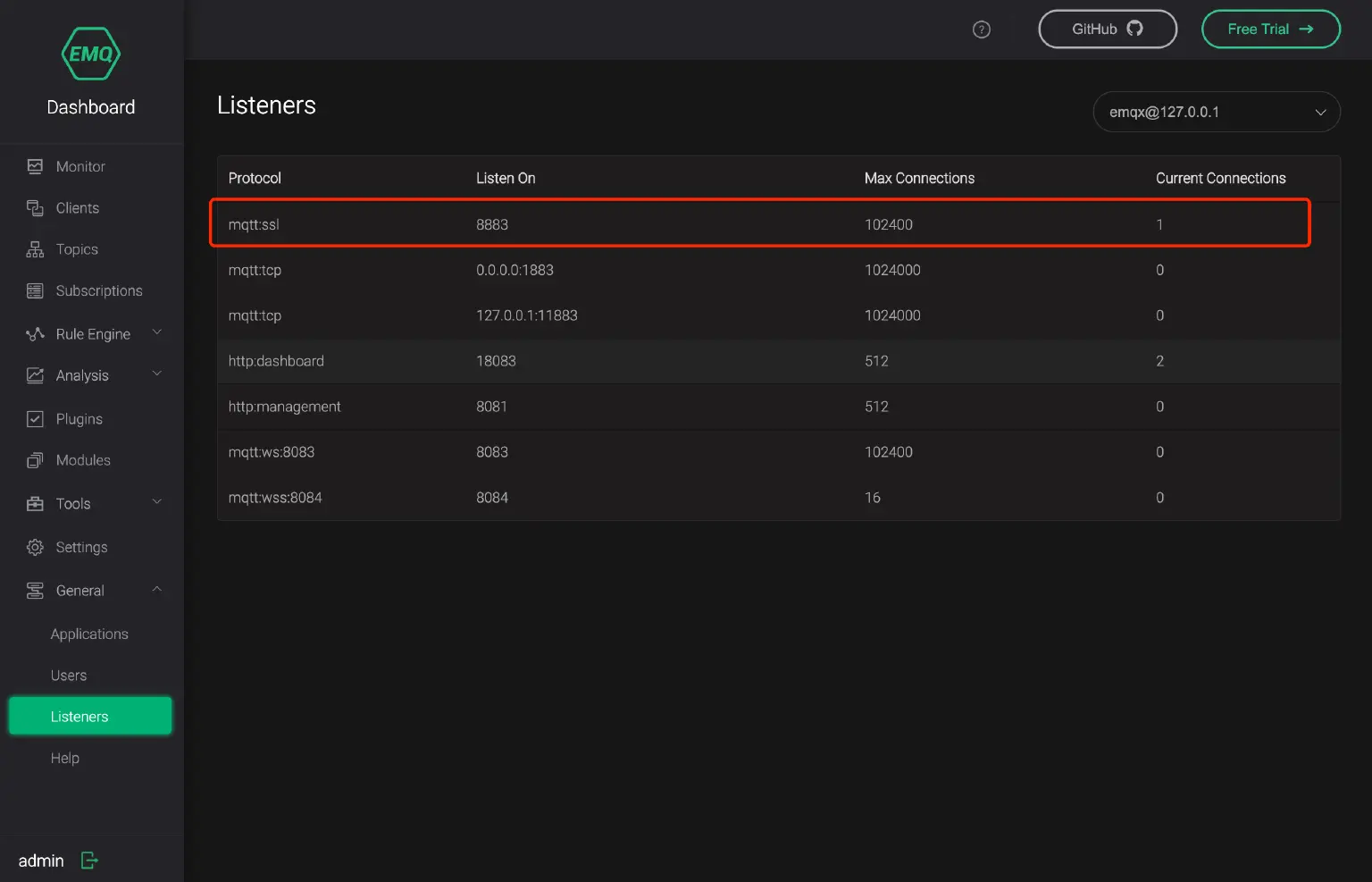

最后,打开 EMQ X 的 Dashboard 在 Listeners 页面可以看到在 8883 端口上有一个 mqtt:ssl 连接。

至此,我们成功的完成了 EMQ X 服务器的 SSL/TLS 配置及双向认证连接测试。
