MQTT 5.0 报文解析 04:PINGREQ 与 PINGRESP

EMQX Team
2023-9-12
MQTT 5.0 报文解析 04:PINGREQ 与 PINGRESP

欢迎阅读 MQTT 5.0 报文系列 的第四篇文章。在上一篇中,我们已经介绍了 MQTT 5.0 中的 SUBSCRIBE 报文和 UNSUBSCRIBE 报文。现在,我们将介绍用于维持连接的控制报文:PINGREQ 和 PINGRESP。

除了用于连接、发布和订阅的控制报文,MQTT 还有一类报文用于在客户端和服务端之间模拟心跳,以达到保持连接的目的,它们分别是 PINGREQ 报文和 PINGRESP 报文,我们通常也会称它们为心跳报文。

客户端定期向服务端发送 PINGREQ 报文,服务端可以由此得知连接良好且客户端仍然活跃。每收到一个 PINGREQ 报文,服务端就会回复一个 PINGRESP 报文,因此客户端也可以由此得知连接良好且服务端仍然活跃。

报文示例

我们使用 MQTTX CLI公共 MQTT 服务器 发起一个客户端连接,不发布消息也不订阅主题,但我们仍然可以在 Wireshark 中看到客户端和服务端之间总是周期性地出现 MQTT 报文的往返,这些报文就是 PINGREQ 和 PINGRESP 报文。

以下命令将创建一个 Keep Alive 为 5 秒的客户端连接,这可以让我们尽快看到客户端发送 PINGREQ 报文:

mqttx conn --hostname broker.emqx.io --mqtt-version 5 --keepalive 5

我们会发现 PINGREQ 和 PINGRESP 报文总是只有 2 个字节的大小,并且它们的内容似乎也永远不会发生变化:

# PINGREQ
c0 00
# PINGRESP
d0 00

这是因为这两个报文有着非常简单的报文结构。

PINGREQ & PINGRESP 报文结构

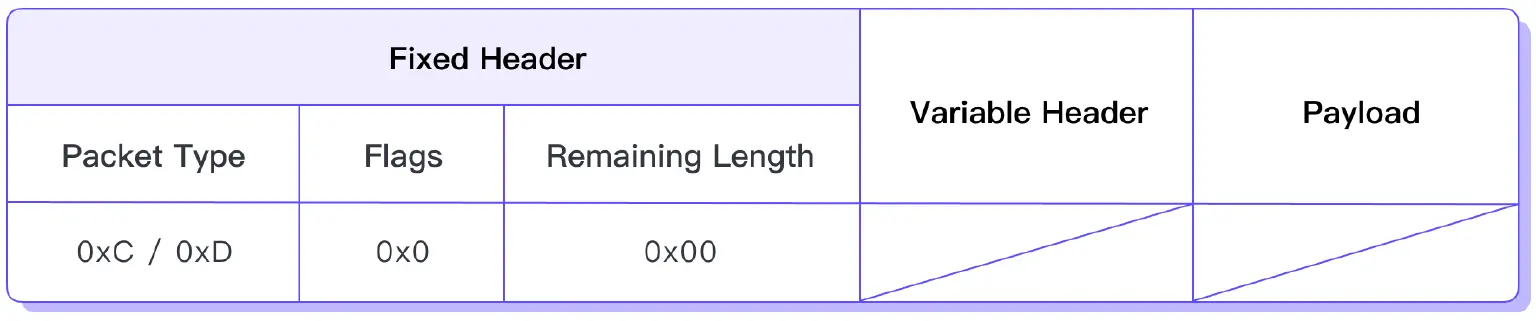

PINGREQ 和 PINGRESP 报文的区别仅仅是固定报头中报文类型的不同,12(0xC)表示这是一个 PINGREQ 报文,13(0xD)则表示这是一个 PINGRESP 报文。

因为 PINGREQ 和 PINGRESP 报文均不包含可变报头有效载荷,所以它们的固定报头中剩余长度字段的值永远都是 0。

PING 报文.png

这种报文结构让 PINGREQ 和 PINGRESP 报文的大小降到了最低,所以发送它们并不会占用太多的带宽。

总结

PINGREQ 和 PINGRESP 是 MQTT 中最简单的报文类型,它们的内容固定不变。我们唯一可以改变的,就是通过连接时的 Keep Alive 选项,影响客户端发送 PINGREQ 报文的频率。

如果服务端没有在 1.5 倍 Keep Alive 时间内收到客户端发送的任何控制报文,就会认为客户端处于非活跃状态或网络异常而断开连接。在本文的报文示例中,我们在连接时 Keep Alive 设置为 5 秒,那么对服务端来说超时时间就是 7.5 秒。

对于客户端来说,如果在发送 PINGREQ 报文之后的一段时间内,没有收到服务端返回的 PINRESP 报文,那么它应该断开连接。这个时间的长短,主要取决于客户端对网络延迟的预期以及各个客户端 SDK 的具体实现。

现在,我们对 MQTT 报文的了解又更进了一步,在下一篇文章中我们将继续介绍在断开连接时使用的 DISCONNECT 报文。
