MQTT 5.0 报文解析 06:AUTH

欢迎阅读 MQTT 5.0 报文系列 的最后一篇文章。在上一篇中,我们已经介绍了 MQTT 5.0 的 DISCONNECT 报文。现在,我们将介绍 MQTT 中的最后一个控制报文:AUTH。

MQTT 5.0 引入了增强认证特性,它使 MQTT 除了简单密码认证和 Token 认证以外,还能够支持质询/响应风格的认证。为了实现这一点,它在原先 CONNECT 和 CONNACK 报文的基础上,又引入了 AUTH 报文来实现任意多次的认证数据交换,以支持各种不同类型的认证机制,例如 SCRAMKerberos) 认证等等。

一次典型的增强认证的报文交互流程如下:

Enhanced Authentication.png

关于增强认证的详细介绍,可以参考 《MQTT 5.0 中的安全认证机制:增强认证介绍》。本文我们将主要介绍在增强认证中至关重要的 AUTH 报文。

AUTH 报文示例

由于目前没有支持增强认证特性的 MQTT 客户端,所以我们直接以图示的方式来展示一个典型的 AUTH 报文,里面包含了 AUTH 报文中最重要的两个属性,即认证方法(Authentication Method)和认证数据(Authentication Data):

AUTH Packet.png

接下来,我们将依次介绍这些字段的含义。

AUTH 报文结构

固定报头

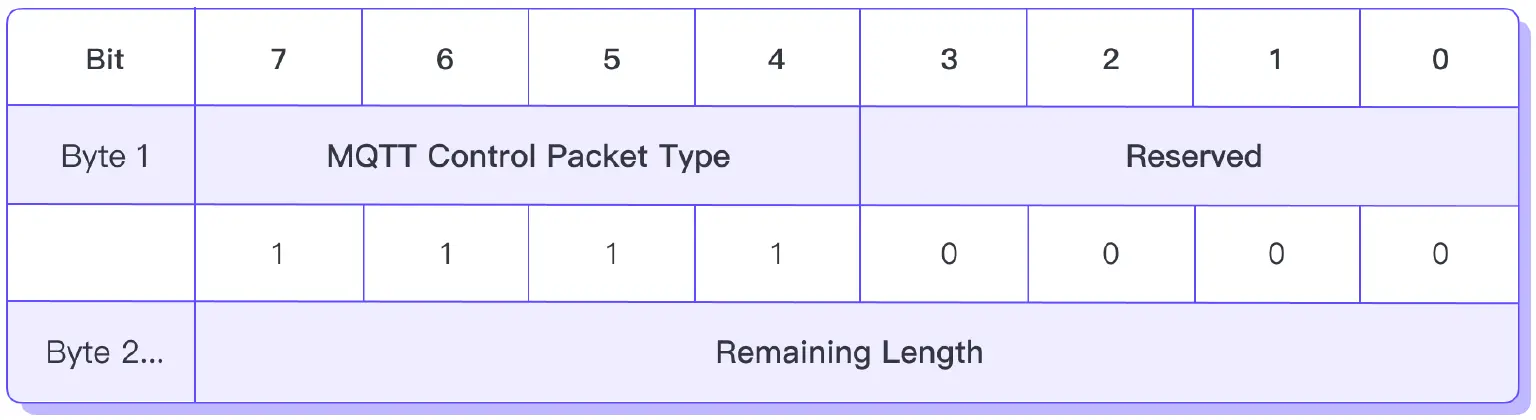

固定报头中首字节高 4 位的报文类型字段的值为 15(0b1111),低 4 位全部为 0,表示这是一个 AUTH 报文。

Fixed Header.png

可变报头

AUTH 报文的可变报头按顺序包含以下字段:

  • 原因码(Reason Code):一个单字节的无符号整数,AUTH 报文只有 3 个可用的原因码,它们都用于控制认证流程,分别是:
Value Reason Code Name Sent By Description
0x00 Success 服务端 认证成功,只会在重新认证成功时由服务端返回,如果是连接时的首次认证成功,服务端将返回 CONNACK 报文。
0x18 Continue authentication 客户端、服务端 指示对端继续下一步认证。
0x19 Re-authenticate 客户端 客户端可以在一个连接内随时发起重新认证,重新认证期间消息可以正常收发。
  • 属性(Properties):下表列出了 AUTH 报文的所有可用属性。
Identifier Property Name Type Description
0x15 Authentication Method UTF-8 编码的字符串 认证方法是一个 UTF-8 编码的字符串,用于指示本次认证所使用的认证机制,它可以是 SCRAM-SHA-1 这类已注册的 SASL 机制,也可以是客户端和服务端协商好的任意名称。一旦在 CONNECT 报文中确定了认证方法,那么后续的 AUTH、CONNACK 报文都不可以对其进行变更。
0x16 Authentication Data 二进制数据(由最前面的双字节整数来指示后续的字节数量) 用于承载认证需要的数据,数据的格式与内容由认证方法决定。
0x1F Reason String UTF-8 编码的字符串 表示返回此响应的原因,它可以是任意的内容,由发送端决定,但最好是人类易读的。
0x26 User Property UTF-8 字符串对 用于在报文中附加用户自定义的信息。一个报文中可以包含多个用户属性,即使它们的名字相同。

有效载荷

AUTH 报文不包含有效载荷。

总结

AUTH 报文是实现任意次数认证数据交换的核心,也使得 MQTT 的增强认证能够支持各种不同的认证机制。像 SCRAM 认证、Kerberos 认证,都能提供比简单密码认证更高的安全保障,目前 EMQX 已经支持了其中的 SCRAM 认证

现在,我们已经介绍了 MQTT 中的所有控制报文类型,MQTT 作为一个二进制协议,允许我们传输任意格式的应用消息。但相应地,我们也需要严格地按照协议规范来编码和解析 MQTT 报文,否则就可能造成协议错误。

当我们遇到问题时,可以优先查看对端返回的响应报文中的 Reason Code,它可以指明大部分的错误原因。而当一些嵌入式设备上的端侧 SDK 实现不佳无法直接给出 Reason Code 时,我们可以尝试网络抓包来查看报文中的 Reason Code,此时我们可以借助 Wireshark,避免自己人工解析。

EMQX 作为被广泛使用的可扩展、高可用的 MQTT Broker,也提供了一个方便用户排查问题的 日志追踪 功能,它可以记录下指定 Client ID、主题、IP 的所有相关日志,包括报文收发日志。所以我们可以用它来分析客户端的行为是否异常,例如是否正确地响应了 PUBACK,是否重复发送了连接报文等等。
